Na začátek otázka: Proč jsou některá rozložení tak pěkná na pohled a u jiných si říkáme: "Pil nějak designér nebo co se tam děje?" Této věci se chci zde věnovat, protože samozřejmě je rozdíl, zda je grafik opravdu chytrý lišák a pracuje s grafickou mřížkou, nebo ne. A toto bude jádro tohoto školení: grafická mřížka.
Na začátku se zabývám teoretickými základy, poté předpokládám, že můžeme v zájmu zákazníka vytvořit čtyřstránkový leták. A jdeme ještě o krok dál: od nápadu v hlavě přes rozhodnutí, kterou grafickou mřížku budeme používat, až po dokončení, kdy samozřejmě chceme naše rozložení odpovídajícím způsobem naplnit grafickou mřížkou.

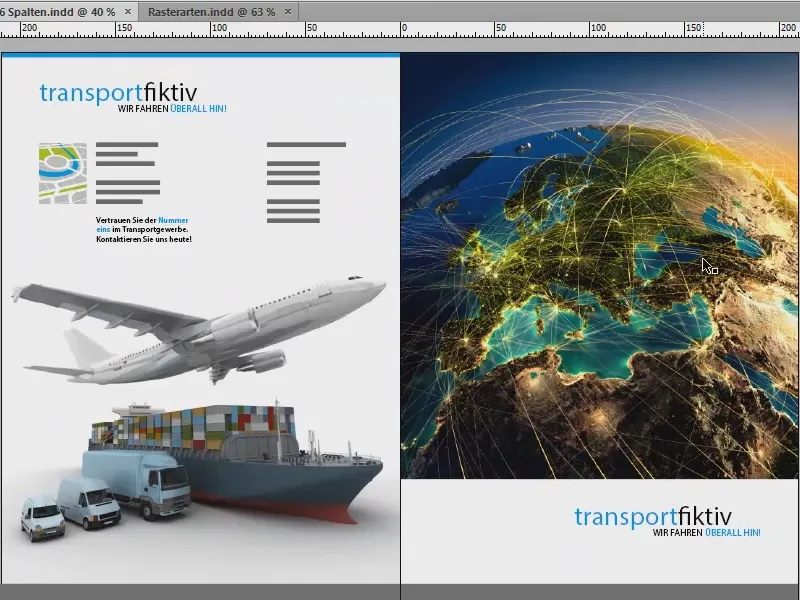

Pro zajímavost vám ukáži hned na začátku, kam míříme. Zde je čtyřstránkový leták, který mám na samostatné vrstvě. Přední strana, zadní strana ...
... a dvě vnitřní strany pro fiktivní silniční dopravní společnost: "transportfiktiv, jedeme všude", to je moto. Přesně to chceme společně vytvořit.
Základy: Zásobník, mezery, základní liniová mřížka, sloupcová mřížka
Ale pojďme se nejprve věnovat trochu suchým teoriím: Když pracujeme na stránkách, vždy máme některé stavební bloky, které nevyhnutelně patří, a to je samozřejmě zejména náš zásobník, tento modrý rámeček zde.

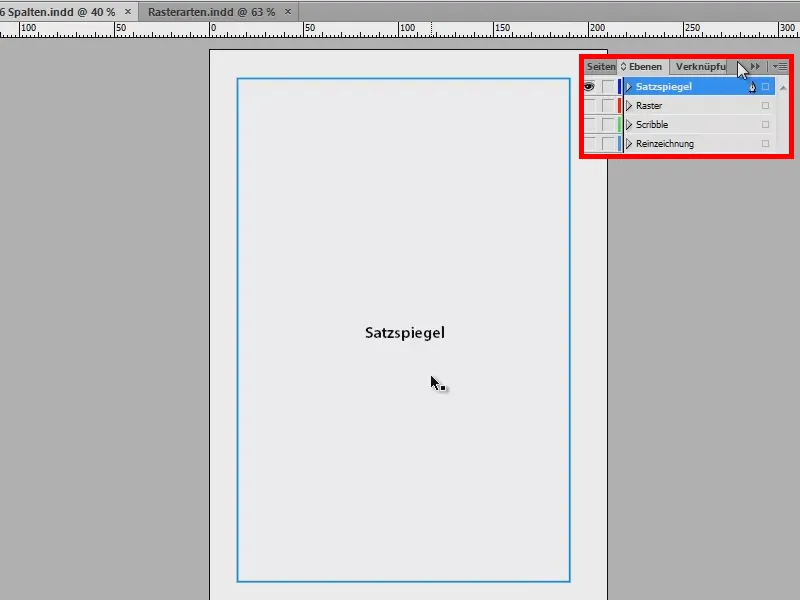

Zásobník označuje tisknutelnou oblast naší stránky, to znamená, že zde se v podstatě odehrává jádro našeho věci a je obklopen a ohraničen jednotlivými mezerami. Jsou tam jen k ohraničení.
Mají také jména: hlavičková mezera, vnější mezera, patová mezera a vazuální mezera. Vazuální mezera své jméno nese oprávněně, protože je vždy zarovnána k vazu, proto je zde na levé straně také obrácena dovnitř.
Při takových vazalčech mezích je vždy třeba být trochu opatrný: Pokud například musíte zpracovat opravdu silné brožury nebo katalogy, měli byste při lepeném vazbě dbát na to, aby se zde zásobník trochu zmenšil a vazala trochu rozšířila.
Proč? Pokud máme uprostřed lepenou vazbu a mnoho stránek je v ní vloženo, papír se ohýbá na tomto místě. Aby se neztratily žádná slova, písmena nebo jiné prvky, o trochu zmenšujeme zásobník, takže vznikající ohyb neovlivní text, který umístíme na zásobník.
Náš třetí společník na palubě čistého rozložení je základní liniová mřížka. Změním zobrazení (klikněte na červeně ohraničenou ikonu na obrázku), mimochodem to jde také zkratkou W.
Pod základní liniovou mřížkou se rozumí horizontální linie, které jdou přes celý dokument. A pro čistý design je to určitě první zásadní a také velmi důležitý prvek pro krásné horizontální zarovnání.
Kromě toho lze horní a dolní okraj textů, prvků a obrázků skvěle zarovnat podle těchto linií. V podstatě lze říci: Základní liniová mřížka je určitě část, na kterou byste neměli rezignovat.
Poslední, koho vám chci představit: Sloupcové mřížky, které vám ukáži na samostatném dokumentu o něco podrobněji. Příklad teď není opravdu pěkný, ale jde také o něco jiného: Chci vám znovu zdůraznit, s jakými druhy mřížek můžeme pracovat.
Vlevo vidíte například klasický jednosloupcový zásobník. Ten často najdeme u románů. Tam máme také velmi široké meze, text by měl obsahovat asi 50 až 70 znaků na řádek.
Na pravé straně máme klasický zásobník se dvěma mřížkami. Text začíná vlevo nahoře, jde dolů, přeskočí do dalšího pole, nahoru a zase dolů.
Na další stránce: Vlevo jsem vám přinesl třísloupcový zásobník. Rozdíl oproti předchozímu je v tom, že zde máme takzvaný marginální sloupec. Možná jste už slyšeli: Toto je sloupec, který naleznete venku v knize. Nabízí možnost pro doplňující informace. To často najdete v odborných knihách. Napravo text zaujímá obě sloupce (1). Jasně vidíte, že se nemusíte držet sloupcových mřížek, můžete přerušit a skákat až k dalšímu limitu. Napravo se hraje hudba, zatímco v levo v marginálním sloupci je možnost umístit třeba obrázky, tabulky, faktory, doplňující poznámky, citace, shrnutí, cokoliv.
V příkladovém obrázku napravo máme šestisloupcovou mřížku. I zde je stejné jako nalevo: Text vždy překračuje rozměr sloupce a zabírá dva z těchto sloupcových polí (2). Je to velmi praktické, pokud potřebujete použít pouze jeden sloupec, třeba umístit obrázky nebo být jinak při návrhu flexibilní. Zde je také jedna výjimka, kterou jsem umístil do spodku vpravo (3): Ani při umísťování obrázků se nemusíte vždy držet této mřížky. Je také velmi moderní, že obrázky překračují sloupcové mřížky a jsou pak pozicovány jako ořezy (3). Naprostý trend, opravdu vypadá docela dobře a design určitě zůstává dynamický, vzrušující a zajímavý.
Tip: Odděluje sloupce čárami
Sítě teď schovám, přesunul jsem je na druhou vrstvu.
Možná to znáte z novin, kde obvykle panuje nedostatek místa a sloupcový rozměr je držen velmi nízko. A jestli je to i váš případ, můžete využít malý trik:
Vezmete si nástroj čáry (1), nakreslíte čáru (2), zvolíte jemně šedou barvu (3) a tloušťku čáry 0.5 pt, aby nebyla tak výrazná. Takto mezi sloupci vytvoříte obrysování (4), které čtenáři naznačí: „Pozor, nový sloupec, nová slova, pravý text nemusí nutně souviset s levým textem, takže raději čtěte zhora dolů.“ Takže se čtenář nedostane jen tak ze sloupce do sloupce.
Výjimka: Fotokniha
Jedna zvláštnost u sítí: Existuje výjimka, kdy pravidlo sítě není dodržováno. Pokud pracujete s fotoknihou, nesmíte rozhodně přistřihovat obrázky jen proto, že se nevejdou do této sítě. Protože fotograf nebude zrovna nadšený, když zjistí, že jste mu zničili jeho skvělou harmonii, jeho kompozici, kterou vytvořil pečlivou prací. Takže u fotoknihy kvůli různým formátům fotografií nedělejte přistřihování (1: vloženo bez přistřihování; 2: vloženo s přistřihováním, obrázek je „podřízen“ rozvržení).
Nový dokument: Definovat rozměry
Základy máme za sebou a budeme pokračovat otázkou, jakou síť si vybereme. Abychom na to odpověděli, musíme si nejprve uvědomit, co vlastně chceme postavit. Mám pro vás svoje skicu:
Skicu jsem nakreslil na papíře, svoji představu, jak by měla vypadat na konci. A víte: Kreativita začíná v hlavě a pak se realizuje. Teprve poté, co jsem vytvořil skicu, mi bylo jasné: Chci použít šestisloupcovou síť, abych měl maximální flexibilitu v rámci dokumentu, abych mohl umístit obrázky, texty tak, aby vše bylo symetricky zarovnáno kolem os. To vše uděláme i v dalším kroku.
Vytvoření nového dokumentu: Jděte na Soubor>Nový>Dokument… Zde nastavím Cílová média na Tisk, jedna strana je pro začátek v pořádku, je důležité zaškrtnout Dvojstrana, formát A4, Na výšku. U Sloupců už ale nastavím, že chci mít šest sloupců a rozhodnu se pro Šířku sloupců 5 mm. Toto bude také vzdálenost, kterou budu mít mezi řádky základní sítě. Ale o tom později. To jsou tedy nastavení pro nový dokument – ale ještě k okrajům…
Vlastně nemáme ponětí, co tam nakonec zadat. Proto je důležité trochu „rozebrat“ a předělat dokument, protože okraje, ty růžové čáry na pozadí, je třeba nějak definovat.
Na to jsem přinesl trochu zmatečný, ale přesto efektivní výpočet. Výpočty rozměrů pro InDesign:
- Formát A4 má šířku 210 mm. Na to musíme umístit 6 sloupců s mezerou po 5 mm. Navíc okraj a vnější zesílení.
- Šířka sloupce je definována jako 25 mm: 6 sloupců x 25 mm = 150 mm.
- K tomu přičteme 5 mezer mezi sloupci po 5 mm: 5 x 5 mm = 25 mm.
- Součet: 150 mm + 25 mm = 175 mm.
- 210 mm (šířka formátu A4) - 175 mm (celkový součet našich výpočtů) = 35 mm. Tyto lze nyní využít pro okraje.
- Okrajový okraj dostane 15 mm a vnější okraj 20 mm.
Poté nám chybí ještě nahoře a dole. I tam nám drobná kalkulace pomůže:
- Formát A4 má výšku 297 mm. Při stejném dělení na 25 mm získáme ve výšce 9 buněk.
- 9 buněk s výškou 25 mm každá z nich dává 225 mm.
- Přidáme 8 mezer mezi buňkami po 5 mm: 8 x 5 mm = 40 mm.
- Součet: 225 mm + 40 mm = 265 mm.
- 297 mm (výška formátu A4) - 265 mm (celkový součet našich výpočtů) = 32 mm. Tyto nyní můžeme využít pro okraje.
- Horní okraj dostane 15 mm a dolní okraj 17 mm.
To vypadalo trochu záhadně, ale skutečně se to vyplatí: Udělejte to jednou pro šestisloupcovou síť, možná i pro pětisloupcovou síť, nakonec to uložte a máte vytvořen základ k flexibilní reakci na vaše požadavky.
Okraje jsou tedy definovány, nyní přidáme střihovou hraniční lištu 3 mm (viz obrázek na předchozí straně), protože nakonec chceme celé dílo vložit do tisku. Potvrďte tlačítkem OK - a máte nový dokument.
Nahoře máme střihovou hraniční lištu 3 mm (červená čára na okraji dokumentu), to je hranice naší stránky, tj. formát A4 (černý vnější lem). Zde máme naši horní hranu, kterou jsme definovali, horní okraj (růžová čára v červeném rámečku).
Ale co se stalo tady? To vůbec neodpovídá: Horní modrá řádka základní sítě je tady na špatném místě. To upravíme pomocí Upravit>Předvolby>Mřížka…
Zde začíná začátek při 12,7 mm. Ale chceme použít 15 mm, takže to změníme (1). Také změníme členění na každých 5 mm. Když stisknu Tab, přepočte to na Pt, takže 14,173 Pt (2). Jakmile to potvrdím, vypadá to dobře (3).
Na modelové stránce (1) si vytvořím základní čáry. Chybějí nám pro horizontální členění, protože dosud máme pouze šest sloupců mřížky.
K tomu jdu do Layout>Vytvořit základní čáry... Zde nyní zadávám devět základních čar, které chceme mít. Stisknu Tab a už máme vzdálenost mezi sloupci 5 mm.
Naplní to celý dokument.
Pokud jste při vytváření zapomněli na vertikální sloupce, můžete to udělat zde. Mohl bych jít na 6, pak by mi to přidalo také ty. Ale já je již mám, proto se vrátím na 0 a potvrdím to.
Můj šablona je hotová. Jednou to uložím, abychom to měli zajištěné a mohli se k tomu vrátit. Soubor>Uložit jako..., jako šablona pro InDesign CS6.
Zaplnění rozvržení obsahem (přední strana)
Můžeme začít plnit dokument. K tomu vytvoříme nové stránky.
Postupujeme podle obrázků: 1) klikání, 2) klikání a dvakrát 3) klikání. Protože jsme vytvořili základní čáry na modelové stránce (4), uvidíme je i na každé další stránce našeho dokumentu a nemusíme je znovu tvořit.
Malá poznámka: Zkontrolujte si zobrazení a zda jsou v Mřížka a základní čáry aktivovány body Vyrovnejte se k základním čarám a Inteligentní základní čáry. To nám umožňuje, že prvky umístěné se automaticky přichytávají k těmto základním čáram, když se k nim přiblížíme.
Nyní stisknu Ctrl + D, což je pro umístění obrázků. Vezmu si tento skvělý obrázek zde nahoře.
Tahám to až ke kšiltu. Dole zvětším pole ještě trochu (červená šipka na obrázku). Když to uděláte, uvidíte, jak se hrana pole přichytí k základním čáram, což je super praktické.
Nyní kliknu pravým tlačítkem myši na obrázek a vyberu Přizpůsobit > Ramenko rovnoměrně vyplnit.
Horní a pravý ořez máme také zde. To je v pořádku.
Poté bych chtěl mít dole jakousi patu. K tomu vezmu nástroj (1) a nakreslím to (2). Vyplním to barvou, která zatím není nastavena. Proto vytvořím nové Barevné pole (3, 4, 5) s 70% černou (6). Potvrdím to (7).
Tím mám pruh na dolní hranici (1). A pro přední stranu jsem si určitě myslel, že tam bude jméno. To jsem si uložil ve své knihovně (2). Jednoduše to vytáhnu (3 až 4).
Zaplnění rozvržení obsahem (zadní strana)
Levý strana: I zde chceme mít skvělý, velký obrázek. Ctrl + D... Začnu dole, s ořezem... V pořádku, je umístěn.
Skvělá věc na tomto obrázku je přechod. Máme jemné odstíny šedé a pak přechází do bílé. Díky tomu nemáme tvrdé hrany nad obrázkem.
A zde vlevo nahoře ještě jednou vložím název firmy.
Zde chci po levé straně ještě doplnit adresu a zprava takovou malou poznámku: "Vaše výhody najdete na první pohled", takže samozřejmě máme i výzvu k akci.
Takže nakreslím textové pole (1), zahrnuje dvě pole (2)...
… a vložíme text. Co vám zde chci ukázat, je: Text je zarovnán na základní řádky, tak trochu jako knihy v knihovním regálu (1). Řádkování zde v zásadě nemá přímý vliv, protože každý řádek je zvlášť zarovnán na základní řádek, které mají od sebe vzdálenost 5 mm.
Jak toho dosáhnout? Přes Písmo>Odstavec a poté kliknout na toto symbol (1). Pokud nechci, aby text byl zarovnán na základní řádky, stačí na toto jednoduše kliknout (2). Poté platí běžné řádkování, v našem příkladu 12 bodů. Vrátím to zpět (1) a zavřu okno odstavce.
Nyní přidám ještě slogan, který jsem si již připravil v knihovně.
Vlevo vedle toho přidám mapa. Ta začíná dole u posledního řádku s telefonním číslem.
V tomto případě se nepřidržuji mřížky, protože tam jde i o optiku: Protože první řádek s „transportfiktiv GmbH“ nepřestává nahoře na základní čáře, ale mírně níže, zarovnám i rámeček pro mapu asi tam.
Znovu Ctrl + D, tady bude tahle mapa. Proč nevidíme nic z obrázku? Rámeček je jako obrázkový rám, který je příliš malý pro obrázek vevnitř.
Když vezmete myš, otevře se skutečný obrázek a už uvidíte: Obrázek je příliš velký (1, hnědý rám). To můžeme snadno opravit, znovu pravým kliknutím a pak přes Upravit>Rám plným poměrem.
Nyní je však trochu oříznuto vlevo a vpravo (2), ale pro mě je to naprosto přijatelné. A horizontální okraj obrázku dobře souhlasí s textem (3).
Nyní ještě další textové pole vedle adresy. Nadpis „transportfiktiv GmbH“ zkopíruji, vložím sem, pak změním text na: „Vaše výhody stručně“. A k tomu: „Výhoda 1“ až „Výhoda 6“ (1).
A to teď nechci mít v polotučné. Pro nadpis je to naprosto v pořádku, ale jednotlivé výhody chci mít v obvyklé písmo. Takže to označím a nastavím na obvyklé písmo (2). Toto je zřejmě Myriad Pro, to je velmi dobře zpracované písmo s mnoha řezmi, a proto ji mám rád, protože s ní můžete opravdu flexibilně pracovat. Opět označím celé a pak přes Objekt>Odstavec zarovnat (3).
To všechno bychom samozřejmě mohli udělat také přes formáty odstavců, ale to by nemělo být jádro tohoto tutoriálu, proto to nechám stranou a udělám to ručně.
V přehledu to teď vypadá takto. Všiml jsem si, že druhé textové pole je možná trochu příliš blízko, takže ho posunu trochu doprava. A u seznamu s výhodami můžeme ještě přidat takové odrážky.
Tím bychom vlastně měli zhotovenu přední a zadní stranu. Mimochodem – pokud se divíte, proč jsem to udělal na dvojstránku: Máte naprostou pravdu. Obvykle by přední strana měla být na první (1), ale udělal jsem to tak, abych vám lépe mohl ukázat, o co mi jde.
Přejděme na vnitřní strany. K tomu ještě dvě nové stránky (2) vytvořte a znovu stiskněte tlačítko W.
Vyplnění rozložení obsahem (Levá vnitřní strana)
Zde mám již konkrétní představu, tak se podíváme ještě na mé náčrtky: Zde máme obrázky, texty, malý seznam s piktogramy a dole ještě naše logo. Tak by to mělo vypadat.
Znovu Ctrl + D a tento obrázek. Umístím ho na tento bod mé nejvyšší sloupce (1). Celé to trochu oříznu (viz šipka na obrázku), až sem, aby se zachovala vzdálenost také k dalším prvkům (2).
Vlevo nahoře vložíme teaser, který je také v knihovně.
Poté umístíme další obrázky. K tomu tentokrát vezmu Nástroj obdélník (1) a přetáhnu tři obrázky. Zelené vodící linky mi už říkají: „Aha, chceš vytáhnout něco stejně velkého jako ostatní, že?“ Takto vytvořím ty tři obrázky (3, 4, 5).
Na patě chci mít stejný sokl jako nahoře. Takže si ho z první stránky zkopíruji pomocí Ctrl + C (1) a vložím ho pravým kliknutím: Upravit>Vložit na původní pozici (2). Pak sedí jako ulitý dolů (3).
Na horním okraji druhé stránky bych chtěl mít něco podobného, jenom ne tak tlusté. Odstřih si také zase vezmu. A zde je firemní barva ještě jednou výrazně zdůrazněna, abych vytvořil trochu kontrastu a také splnil požadavky firemního designu.
Nyní zpět k právě vytvořeným rámečkům: Ctrl + D. Vezmu letadlo, náklaďák a loď, klepnu na Otevřít (1).
Nyní mám všechny tři obrázky v načteném ukazovátku myši (2). Malé číslo mi také říká, že v načteném ukazovátku myši jsou tři obrázky. Pokud se nejedná o obrázek, který chci použít, mohu přepínat pomocí šipek.
Tady chci mít letadlo, tady náklaďák a tady loď. Zde také opět máme problém, že obrázky jsou příliš velké (1). Takže: Vše označit, Upravit>Rámeček proporcionálně vyplnit (2).
A náklaďák teď ještě jednou horizontálně zrcadlím (Objekt>Transformovat>Horizontálně zrcadlit), protože se mi nelíbí, když prvky odjíždějí z rozložení – tam není nic zajímavého a chceme také řídit pohled čtenáře. Proto se ujistíme, že vše hezky hledí do designu. Také tedy loď bude ještě horizontálně zrcadlena.
Dole vlevo ještě vložíme logo z knihovny (není zobrazeno na obrázku).
Nyní vložím texty (1). Takže vytáhnu textové pole na toto místo pod teaserem, zvolím zase Myriad Pro a napíšu: „Všechny logistické služby z jedné ruky“.
Vidíme, že řádek nesedí na základním řádkovém hranolu (2). Takže vše označím a zarovnám to pomocí Písmo>Odstavec zase kliknutím na toto symbol (3).
Nyní jednou stisknu Enter v textovém poli. Tím mi vynechá jeden řádek (1). To je proto, že zde nahoře máme 14,4 Pt řádkovou výšku (2) a řádky jsou od sebe 5 mm. To znamená, že řádková výška je příliš velká. Zobrazím si skryté znaky (Písmo>Zobrazit skryté znaky). Nyní ještě jednou stisknu Enter a tak mi opět vynechá jeden řádek (1).
Abych tomu předešel, snížím prostor mezi řádky prostě na 12 Pt (3).
Písmo>Vyplnit textem z hlavního textu (4). A nadpis ještě nastavím na polotučně Semibold (5). Tak to vypadá dobře, to by měla být jakási popiska k letecké přepravě.
To textové pole zkopíruji (Ctrl + C) a znovu jej vložím pod náklaďákem. S Alt a stisknutou Shift-klávesou vytvořím z toho duplikát a posunu ho doprava pod loď. Pokud držím Shift, textové pole se mi neotočí.
Levá strana je zde tedy hotová.
Vyplnění layoutu obsahem (pravá vnitřní strana)
Pokračujeme na pravé straně. Zde to vypadá podobně: S podrženou Alt-klávesou vytvořím z textu zase klon, posunu ho na tuto pozici (1), ne k okraji, ale tam (2), a rozepřu pole o pár milimetrů (3).
Dole budou přidány fakt-krabičky. Jednu si nakreslím (1), vyplním ji barvou (2). Pak si zase udělám dvě kopie (3).
Na tyto krabičky se využívají například k popisu růstu tím, že se tam vloží roční čísla nebo obraty nebo kolik lodí bylo loňský rok od této přepravní společnosti potopeno... Do textového pole ještě vložím trochu více textu (4).
Teď přidám piktogramy napravo, takže nejdříve vytáhnu tři rámečky (1). Ty označím a duplikáty posunu s podrženou Alt- a Shift-klávesou dolů (2). Mezi nimi nechám dva pole volné (3).
Pomocí Ctrl + D si přivedu soubory AI (4). Jsou to piktogramy na vektorové bázi.
Rozdíl oproti pixelovým obrázkům spočívá v tom, že vektorové grafiky jsou založeny na matematických vzorcích a mohou proto být snadno škálovány ve své velikosti, což s pixelovými obrázky není možné. Pak znovu pravým šipkám vyberu správný obrázek a umístím ho do připraveného rámečku (5).
Toto jsou piktogramy zase příliš velké pro rámečky, takže je označím všechny a zvolím upravit a tentokrát proporcionálně upravit obsah. Vypadá to skvěle.
Tyto tři vyčnívají z rozložení (1), takže jsou horizontálně překlopeny, aby se dívaly do rozložení (2). Vždy si dejte pozor, pokud jsou na obrázcích texty - při překlopení se stanou nečitelnými a vaše odrazka bude patrná.
Nyní přidáme ještě malé popisky (3), přičemž vždy vezmeme dvě buňky designové mřížky.
Nyní jsem změnil zarovnání textu na pravý okraj, abych zdůraznil spojení s piktogramy.
Nakonec to vypadá tak. Máme zde opět barvu nahoře, všechny obrázky jsou umístěny, stejně jako texty, a na dně se objevuje sokl a také jsou zde faktické boxy…
A jak vidíte: Takto snadněji pracuje designová mřížka. Vše to šlo teď opravdu rychle, protože jsme si předem udělali práci a navrhli takovou designovou mřížku.
Dokonce takto i „transportfiktiv“ vypadá dobře, ať už ztratily při plavbě z Nového Zélandu do Ameriky kolik kontejnerů chtějí. Nehraje to roli. Vidíte: Designové mřížky stojí za to. Opravdu vám je mohu jen doporučit.
A pokud nyní nakonec umístíme na novou vrstvu naše náčrtky a snížíme průhlednost, uvidíte, že jsme se při hledání nápadů dostali ke konečnému návrhu a že nám designová mřížka pomohla.
V tomto smyslu: Těším se na vaše komentáře, napište něco, co se vám líbí, co se vám nelíbí, chválu nebo pokárání - těším se na vaši zpětnou vazbu a doufám, že jste si něco odnesli. Jen to jednoduše vyzkoušejte sami.
Váš Stefan
