En kompas er ikke kun et nyttigt værktøj til navigation, men også et imponerende grafisk element, der anvendes i mange designprojekter. I denne vejledning lærer du, hvordan du i Adobe Illustrator laver gradstræk for 10° og 20° afstande og præcist placerer alle nødvendige gradtal. Stol på enkle trin for at gøre dit projekt effektivt og attraktivt.
Vigtigste erkendelser
- Opret separate lag for 10° og 20° gradstræk.
- Brug rotationsværktøjet til præcis placering.
- Placer gradtal på de rigtige positioner for et visuelt tiltalende design.
Trin-for-trin vejledning
Opret nyt lag for 20° gradstræk
Begynd med at oprette et nyt lag, som du kalder „Grad Stræk 20°“. I dette lag vil du tegne 20° gradstræk. Med linjeværktøjet kan du nu oprette en horisontal linje. Husk at aktivere hjælpe-linjerne for at justere linjen præcist. Du bør vælge en stregtykkelse på 0,4 punkter for at øge synligheden. Når du har indstillet stregfarven til en attraktiv rød nuance (162, 27, 37), skal du placere linjen det ønskede sted.
Kopier og roter linjer

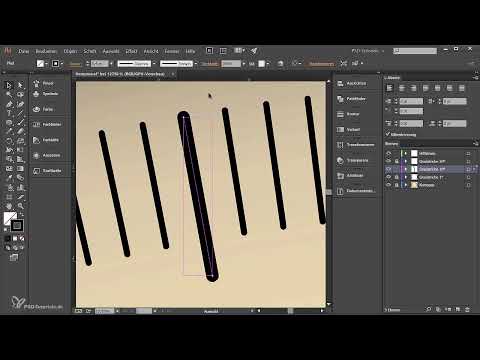

Efter oprettelsen af den første linje har du nu brug for rotationsværktøjet. Hold alt-tasten nede og klik på midten af den første tegnet linje. Indstil rotationen til 20°. Ved simpel kopiering får du de næste 20° streger ved at bruge "Ctrl" + "D" (Windows) eller "Cmd" + "D" (Mac) funktionen flere gange i træk for at gentage kopien, indtil du har otte streger hele vejen rundt.
Opret nyt lag for 10° gradstræk
Opret nu et andet lag, kaldet „Grad Stræk 10°“. Gentag proceduren: Find en 10° streg som reference og tegne igen en streg med linjeværktøjet. Sørg for, at denne også har en stregtykkelse på 0,4 punkter for at skabe en lille, men fin forskel til 20° stregerne.
Brug rotationsværktøjet til 10° streger
Ligesom med 20° stregerne, brug rotationsværktøjet til at kopiere den nye streg med 20°. Gentag kopieringsprocessen, indtil du har i alt 36 linjer, der danner en komplet cirkel.
Placer gradtal på stregerne
Nu er det tid til at tilføje gradtal. Opret et nyt lag med titlen „Gradtal“. Lås de tidligere tegnede streger op, vælg dem alle og juster deres størrelse for at skabe tilstrækkelig plads til mærkningen. Brug tekstværktøjet til at placere tallet „0°“ på den relevante position og vælg en læsbar skrifttype som Myriad Pro i 6 punkts størrelse.
Arranger talene omkring stregerne
Tag det tal, du lige har indtastet, og brug igen rotationsværktøjet til at kopiere det med 20°. Så får du numre for hver gradsektion. Sørg for, at tallene er centreret over de respektive streger. Et lille tip: Hvis du ønsker at flytte udsnittet i Illustrator, er det en god idé at bruge markeringsværktøjet først.
Foretag justeringer og arbejde med detaljer
Hvis du opdager, at tallene ikke er perfekt centreret, kan du justere afsnitsformatet i tekstværktøjet. Vælg det relevante tal og centrer det, før du fortsætter med at bearbejde tallene for de andre gradsektioner.
Opsummering - Opret kompas i Adobe Illustrator
Afslutningsvis har du i denne vejledning lært, hvordan du i Adobe Illustrator laver gradstræk for 10° og 20° afstande og placerer alle gradtal. Med denne viden kan du nu skabe et præcist og professionelt udseende kompas, der både er funktionelt og æstetisk tiltalende.
Ofte stillede spørgsmål
Hvordan kan jeg ændre stregtykkelserne i Illustrator?Du vælger linjen og kan justere stregtykkelsen i kontur-panelet.
Hvordan kan jeg gemme mine kreativt lavede gradstræk?Gem dit projekt ved blot at vælge „Fil“ > „Gem som“ og vælge det ønskede format.
Kan jeg ændre farverne på linjerne senere?Ja, farven kan ændres når som helst via farvevælger værktøjet i værktøjslinjen.
