Takso diagram i Excel: Sådan opretter du det hurtigt

Tacho-Diagrammer er praktiske visualiseringværktøjer, der ofte anvendes i controlling. De giver dig mulighed for at få et hurtigt overblik over vigtige nøgletal, især i form af dashboards eller visualiseringscockpits. I denne vejledning viser jeg dig, hvordan du kan oprette et tacho-diagram i Excel trin for trin. Du vil lære, hvilke data du har brug for, hvordan du formaterer diagrammet, og hvordan du kan gøre det dynamisk.

Vigtigste erkendegørelser

• Du kan oprette et tacho-diagram i Excel ved at kombinere en ringgraf og et cirkeldiagram.
• En dropdown-liste giver mulighed for dynamisk valg af procenter.
• Du lærer at tilpasse designet og korrekt vise tachonålen.

Trin-for-trin vejledning

Forbered grunddataene

For at oprette et tacho-diagram skal du først have passende data. Start med at oprette et Excel-dokument, hvor du angiver forskellige procentdele til visualisering. For eksempel kan du liste 10%, 20%, ..., op til 100% i en kolonne. Overvej at indtaste disse værdier i trin på 10%.

Opsæt dropdown-liste for valg af værdier

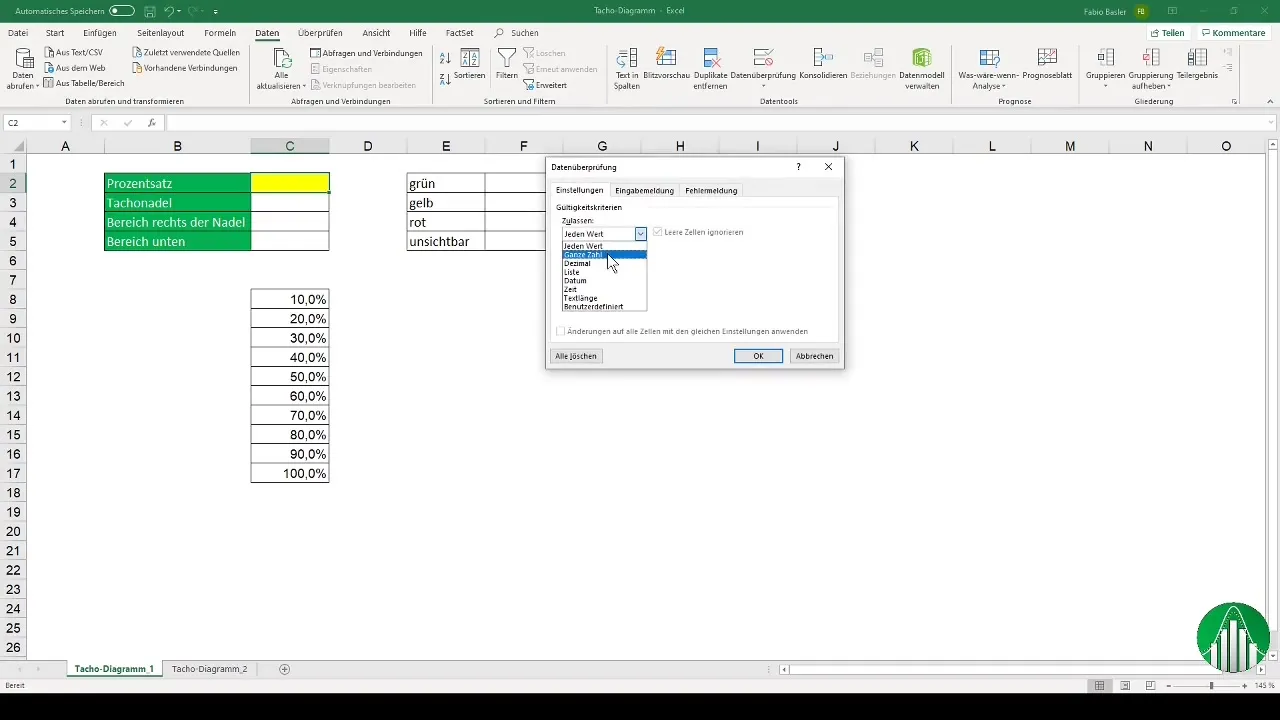

Når du har dine basisværdier, skal du oprette en dropdown-liste. Gå til "Data" og vælg "Datavalidering". Klik på "Liste" og angiv det område, hvor dine procenter er angivet, som kilde. Dette giver dig mulighed for med et klik at vælge forskellige værdier.

Opret hjælpedata til diagrammet

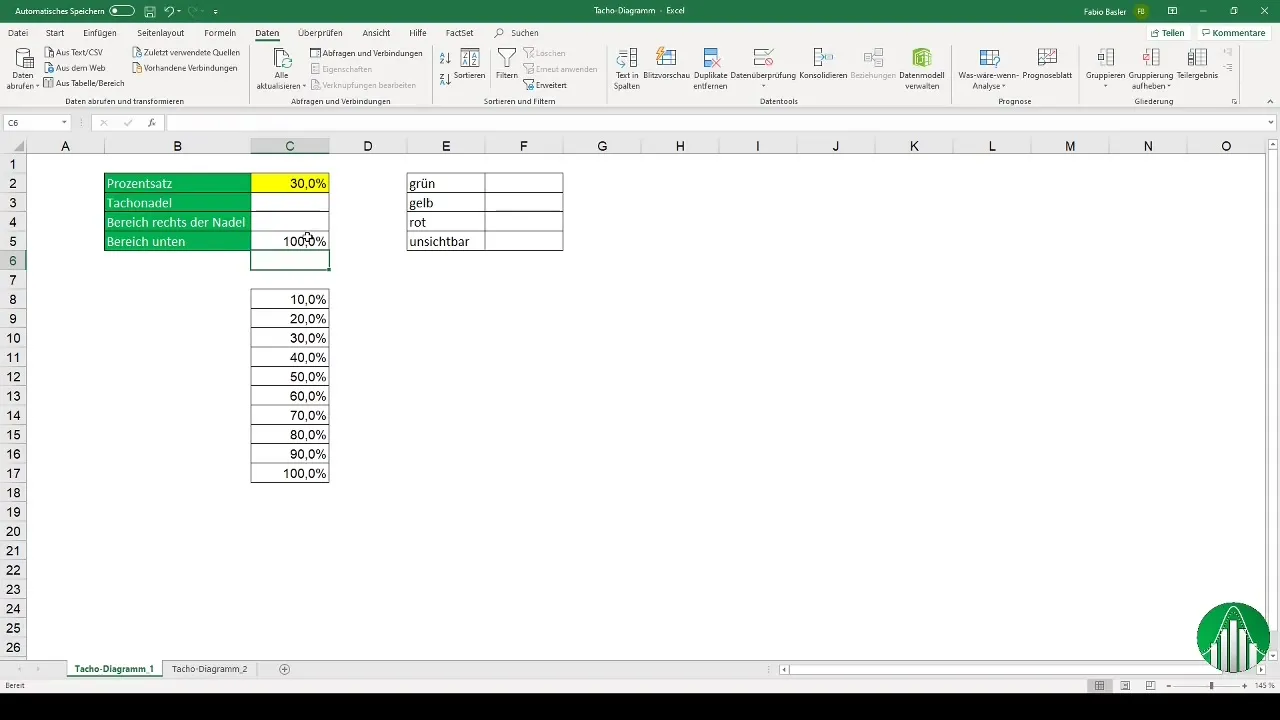

Til tacho-diagrammet har du også brug for hjælpedata, som understøtter grundværdierne. Det er vigtigt at bemærke, at tachonålen bevæger sig i et bestemt interval. Definer den stationære del af dit diagram, i dette tilfælde 100%. Herefter angiver du den specifikke procentdel, som nålen skal vise.

Opret ringdiagram

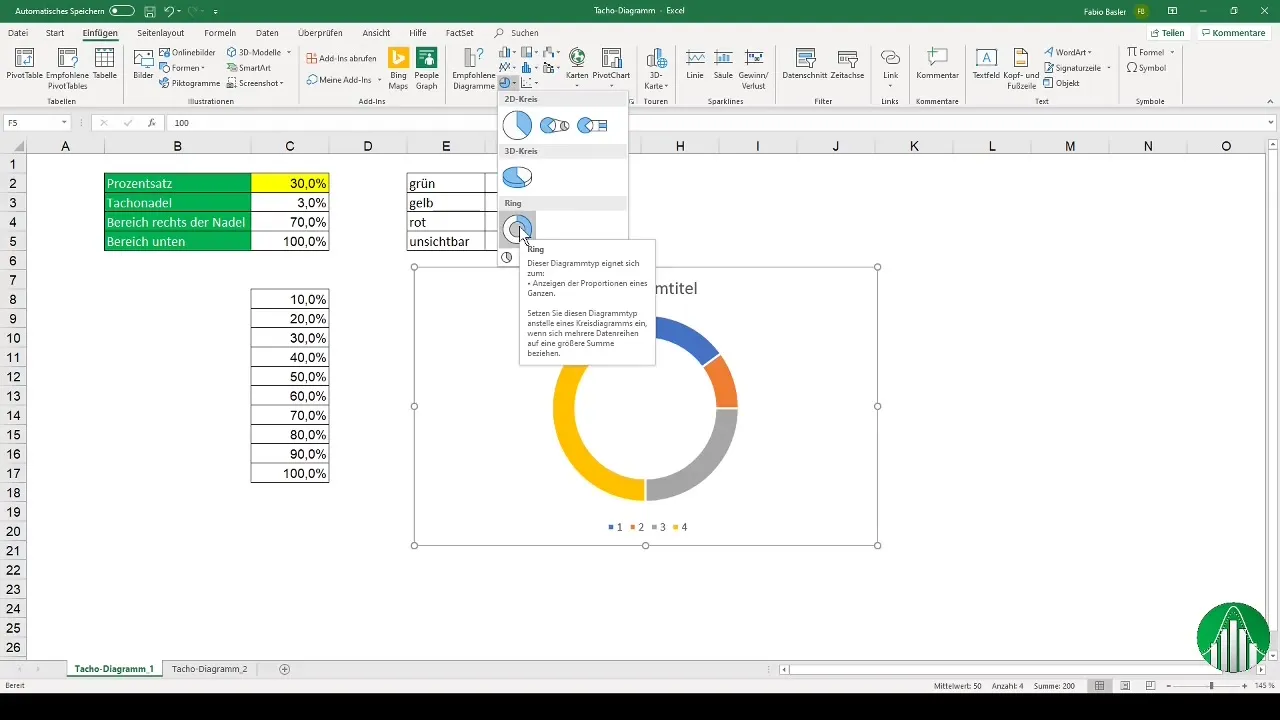

For at opbygge det egentlige tacho-diagram skal du nu oprette et ringdiagram. Marker de relevante hjælpedata og gå til "Indsæt" -> "Diagrammer" -> "Ringdiagram". Dette sikrer, at du repræsenterer dataene proportionalt.

Tilpas diagrammet og vis nålen

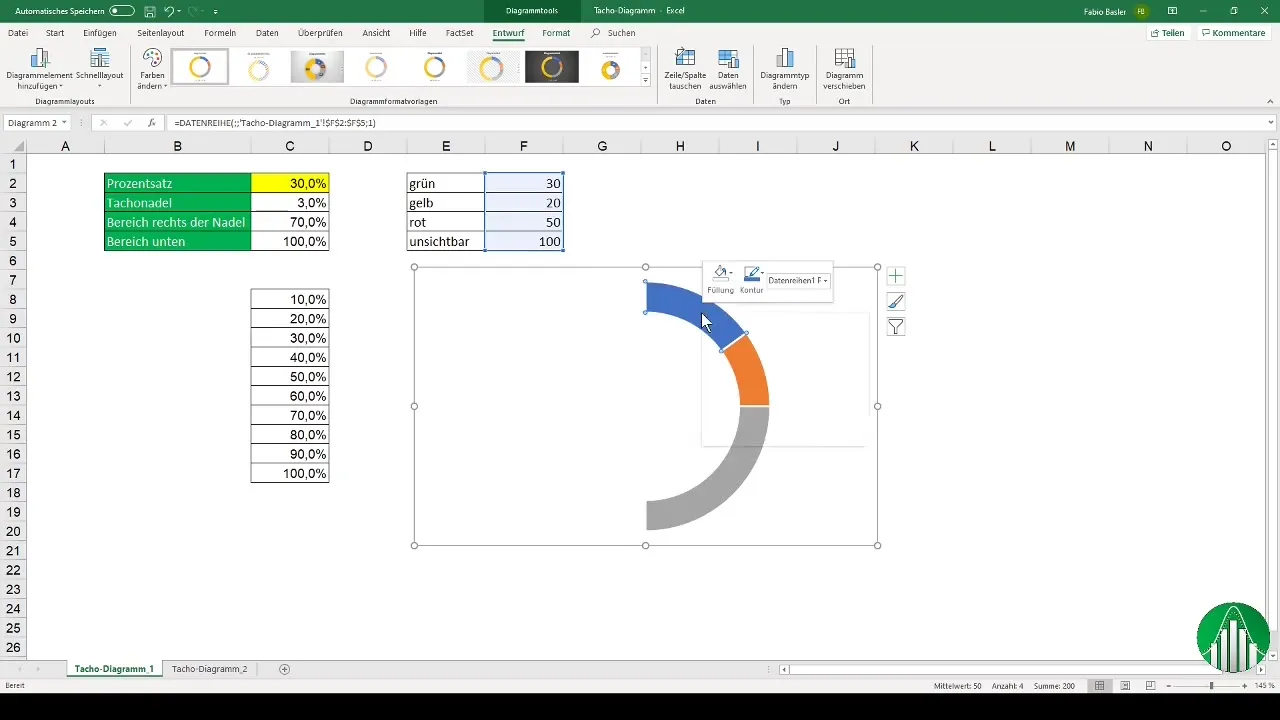

Nu er det tid til at tilpasse dit ringdiagram. Fjern oversigten og udfyldningsfarven for området, der repræsenterer 100%, for at optimere visualiseringen. Angiv udfyldningsfarverne til de forskellige områder (f.eks. grøn, orange og rød), så de passer til dit diagrammets behov.

Drej diagrammet og tilføj tachonålen

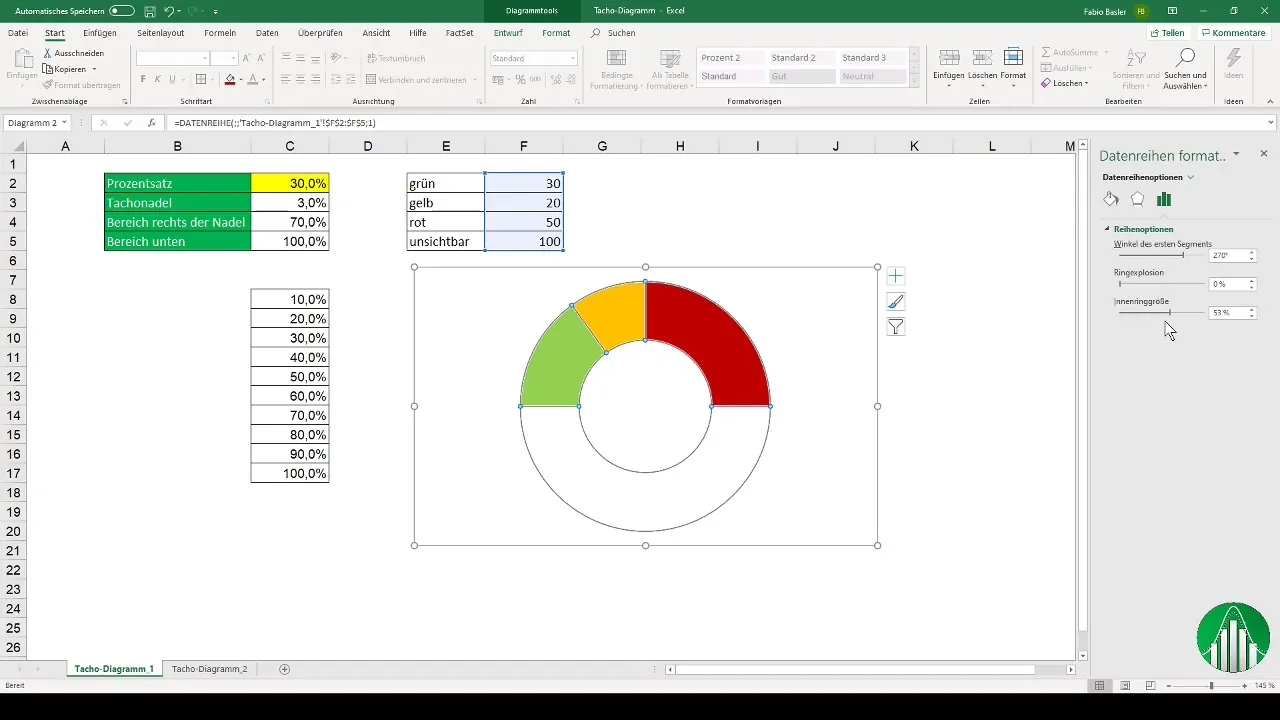

For at vise diagrammet, som ønsket, skal du justere vinklen på segmenterne. Indstil vinklen til 270 grader, så tachonålen vises korrekt. Tachonålen kan du udlede af hjælpedataene ved at oprette en anden dataserie, der visuelt repræsenterer værdierne.

Gør nålen til et dynamisk element

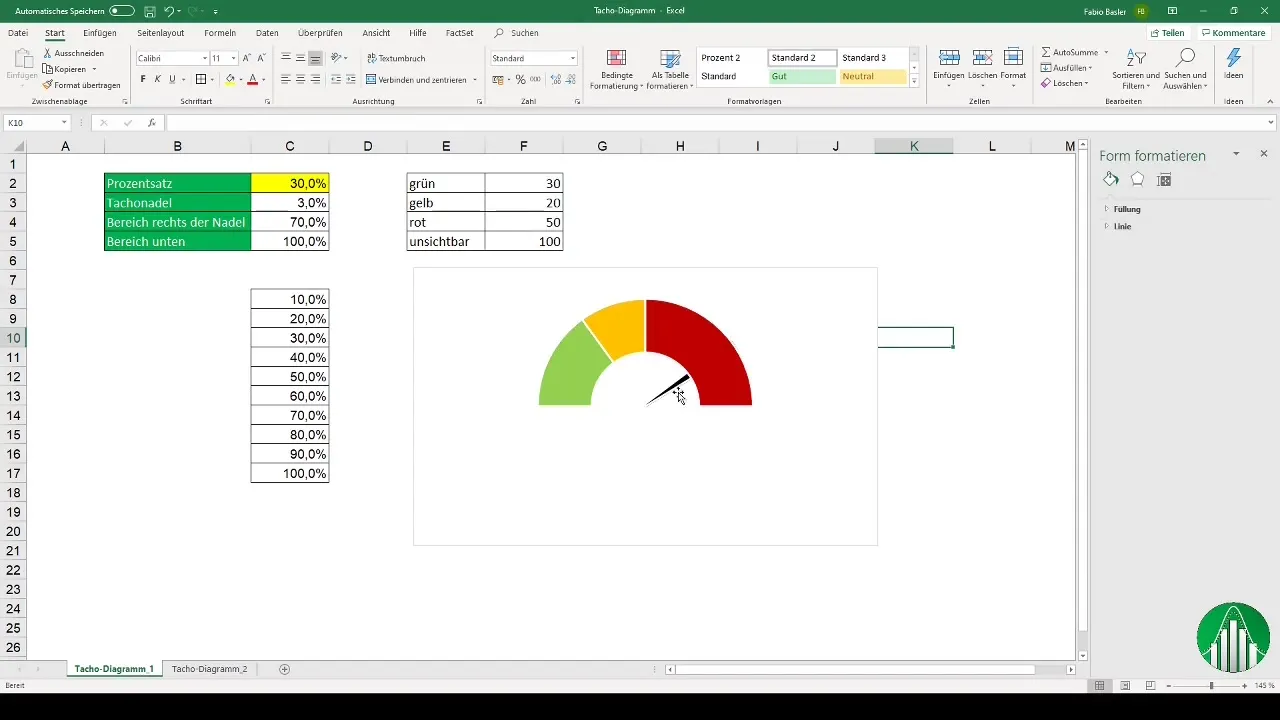

For at gøre nålen dynamisk, oprettes et kombineret diagram: Vælg ringdiagrammet til den indre repræsentation af værdier og et cirkeldiagram til nålen. Placer nålen på den sekundære akse, så den vises oven på ringdiagrammet.

Funktionalitetskontrol

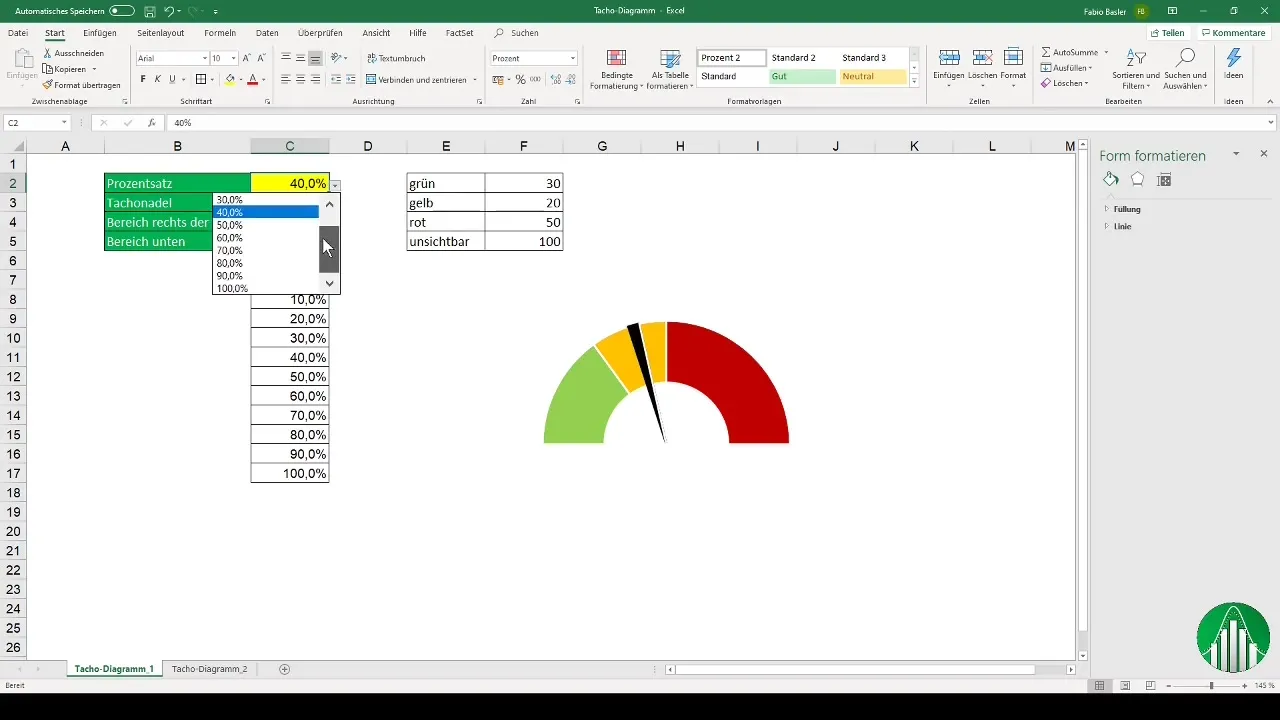

Med disse trin bør du nu være i stand til at oprette en funktionsdygtig hastighedsmåler i Excel. Kontroller, om du kan vælge forskellige procentdele i din dropdown og se, at nålen justerer sig herefter.

Alternativer til visualisering af speedometerdiagrammet

Der er alternative metoder til at visualisere et speedometerdiagram i Excel, som du også kan prøve. En mulighed er at bruge et punktdiagram med interpolerede linjer. Her kan du beregne basisværdier ved hjælp af bueformlen i Excel for at få XY-koordinater til nålen.

Opsamling

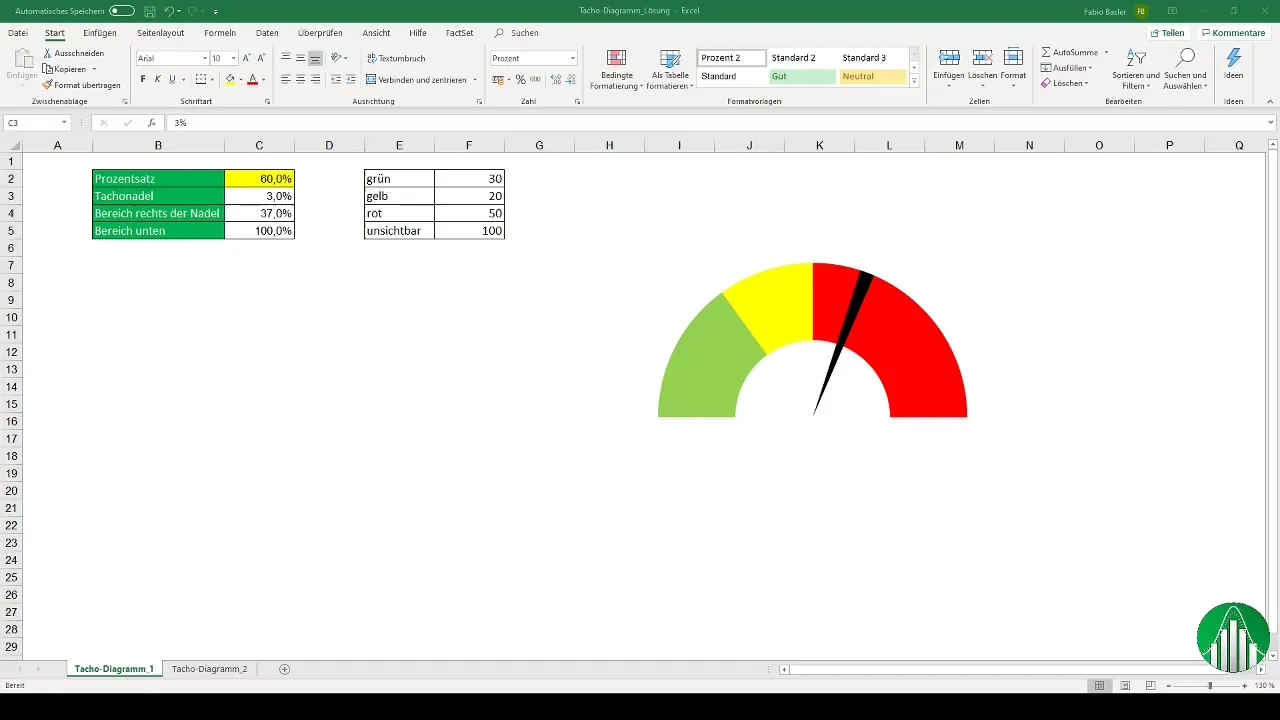

Speedometerdiagrammer er effektive værktøjer til visualisering af nøgletal. Ved at kombinere ring- og cirkeldiagrammer kan du oprette tiltalende dashboards i Excel, der dynamisk reagerer på forskellige input. Trinnene inkluderer forberedelse af data, oprettelse af rullemenuer, tegning af diagrammer og indsættelse af nålen. Med disse vejledninger er du godt rustet til at designe dine egne speedometerdiagrammer.
