Lautsprecherbox aus Würfel gestalten – Anleitung in Cinema 4D

Du hast die grundlegenden Funktionen von Cinema 4D kennengelernt und möchtest das Gelernte nun in einem praktischen Projekt umsetzen? In diesem Beitrag zeige ich dir, wie du aus einem einfachen Würfel eine Lautsprecherbox baust. Wir gehen Schritt für Schritt vor, um eine klare und funktionale Struktur zu schaffen, die nicht nur gut aussieht, sondern auch effektiv genutzt werden kann.

Wichtigste Erkenntnisse

• Du lernst, wie man einen Würfel in eine Lautsprecherbox umwandelt.
• Wir nutzen die Polygonbearbeitung, um Öffnungen zu erstellen.
• Die Scheibe für die Membran wird korrekt positioniert und skaliert.
• Am Ende verbinden wir die Objekte, um ein Gesamtobjekt zu erstellen.

Schritt-für-Schritt-Anleitung

Würfel erstellen und anpassen

Zuerst erstellst du einen Würfel, der als Grundlage für deine Lautsprecherbox dient. Setze die Maße des Würfels so, dass sie den typischen Dimensionen einer Bassbox entsprechen. Für diese Anleitung kannst du beispielsweise die folgenden Maße verwenden: 80 cm Tiefe, 60 cm Breite und 100 cm Höhe.

Segmentation des Würfels

Damit du später eine präzise Bearbeitung durchführen kannst, ist es wichtig, den Würfel in gleichmäßige Segmente zu unterteilen. Setze die Segmentierung auf sechs Unterteilungen für die Tiefe (60 cm) und zehn Unterteilungen für die Höhe (100 cm). Diese regelmäßige Struktur vereinfacht die spätere Bearbeitung.

Würfel umwandeln

Um mit der Bearbeitung des Würfels fortzufahren, musst du ihn in ein Polygonobjekt umwandeln. Drücke dazu die Taste "C". Damit hast du alle nötigen Möglichkeiten zur Bearbeitung des Würfels und kannst jetzt die Polygonbearbeitung aktivieren.

Polygone für die Öffnung erstellen

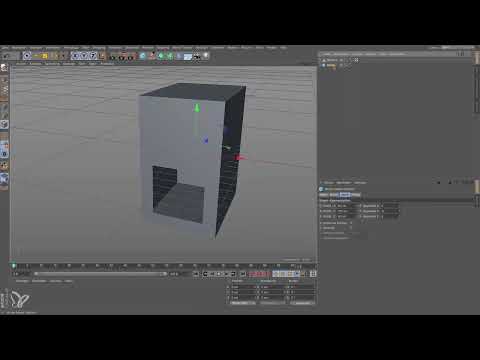

Um die Lautsprecheröffnung zu erstellen, wählst du die unteren Polygone des Würfels aus und löschst sie. Klicke dazu auf die Polygone, die du entfernen möchtest, und drücke die „Delete“-Taste.

Membran erstellen

Als Nächstes musst du eine Scheibe für die Membran erstellen. Diese Scheibe wird die Öffnung in der Box darstellen. Positioniere die Scheibe im Koordinatenmittelpunkt und skaliere sie auf einen Durchmesser von etwa 19 cm. Jetzt musst du darauf achten, dass die Position richtig ist, damit sie perfekt in die Box passt.

Snapping aktivieren

Um die Scheibe genau zu positionieren, empfehle ich dir, das Snapping-Werkzeug zu aktivieren. Dadurch wird es einfacher, die Kanten der Scheibe exakt auf die Kanten des Würfels auszurichten. Du kannst die Snapping-Funktionen in den Einstellungen des Programms aktivieren.

Anzahl der Segmente anpassen

Die Membran hat zur Zeit 30 Segmente. Um sicherzustellen, dass sie gut mit dem Würfel verbunden werden kann, stelle die Anzahl der Segmente auf 16 ein. So stehen die Kanten der Membran den entsprechenden Kanten des Würfels gegenüber.

Objekte verbinden

Der nächste Schritt besteht darin, den Würfel und die Membran zu einem einzigen Objekt zu verbinden. Dies ist wichtig, um die Löcher, die nach dem Löschen der Polygone entstanden sind, schließen zu können. Das machst du, indem du beide Objekte wählst, zu den Objektoptionen gehst und "Verbinden und Löschen" auswählst.

Box benennen Bevor du das Projekt abschließt, benennst du das neue Objekt einfach in „Box“. Damit hast du eine funktionale Lautsprecherbox aus einem einfachen Würfel erstellt.

Zusammenfassung – Lautsprecherbox aus einem Würfel erstellen

In dieser Anleitung hast du gelernt, wie du aus einem Würfel eine Lautsprecherbox in Cinema 4D gestalten kannst. Wir haben die notwendigen Schritte durchlaufen, einschließlich der Segmentierung, der Formanpassung und der Erstellung einer Scheibe für die Membran. Diese praktischen Fähigkeiten werden dir helfen, deine Designs in der 3D-Gestaltung präziser und kreativer zu gestalten.
