Spline effizient erstellen in Cinema 4D - Scheinwerferformen gestalten

Das Zeichnen eines Spline kann eine anspruchsvolle, aber auch erfüllende Aufgabe in Cinema 4D sein, besonders wenn es darum geht, eine präzise Form wie die eines Scheinwerfers zu erstellen. In dieser Anleitung wirst du Schritt für Schritt lernen, wie du anhand von Fotografien die notwendigen Maße abliest und dann einen Spline so anlegst, dass er der gewünschten Form entspricht. Die richtigen Einstellungen und Techniken helfen dir, effiziente Ergebnisse zu erzielen, die sowohl funktional als auch ästhetisch ansprechend sind.

Wichtigste Erkenntnisse

• Die Verwendung von Referenzbildern ermöglicht präzise Maße und Proportionen bei der Erstellung von Splines.
• Die Punkte eines Splines sollten zunächst als Eckpunkte gesetzt werden; Rundungen können später mithilfe des Fasen-Befehls hinzugefügt werden.
• Das Verstehen der Spline-Werkzeuge in Cinema 4D, einschließlich Interpolation und Selektion, ist entscheidend für ein erfolgreiches Design.

Schritt-für-Schritt-Anleitung

Schritt 1: Vorbereiten der Arbeitsfläche

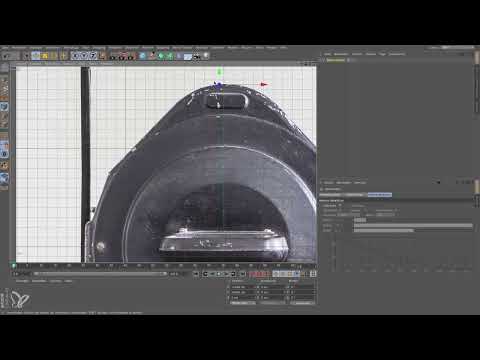

Bevor du mit dem Zeichnen des Splines beginnst, lade eine Referenzaufnahme deines Scheinwerfers in die Vorne-Ansicht von Cinema 4D. Diese Ansicht ist nützlich, da du direkten Zugriff auf die Z-Achse hast. Gehe zu den Optionen und wähle die Ansichtsvoreinstellungen im Attributmanager aus, um das Hintergrundbild zu laden. Achte darauf, dass du das Bild korrekt skalierst und positionierst, sodass du einen guten Überblick über das Profil des Scheinwerfers hast.

Schritt 2: Ablesen Maße und Platzieren der Ausgangsform

Besorge dir verschiedene Maße des Scheinwerfers aus den Fotografien und erzeuge eine Ausgangsform, indem du einen Zylinder in das Projekt einfügst. Stelle sicher, dass der Zylinder dem Durchmesser des Scheinwerfers entspricht und richte ihn in der Z-Richtung aus. Die genaue Platzierung ist wichtig, da du so die Größe des Splines bestimmten kannst. Das Ziel ist es, alle relevanten Dimensionen einzuhalten, um später eine korrekte Form zu erzeugen.

Schritt 3: Erstellen des Splines

Nachdem du die Referenz und Maße festgelegt hast, kannst du den Spline mit dem Spline-Stiftwerkzeug erstellen. Setze Eckpunkte, indem du einfach auf deinen Bildschirm klickst. Achte darauf, dass du den Spline nicht auf beiden Seiten zeichnest, da du ihn später spiegeln möchtest. Beginne leicht versetzt von der Y-Achse und zeichne, um die Form des Scheinwerfers nachzuvollziehen. Wichtig ist, dass du zu Beginn nur Eckpunkte setzt und die Kurven später bearbeitest.

Schritt 4: Umwandeln der Punkte

Wechsel zu den Eigenschaften des Splines und wähle „Mesh Spline“ mit einer harten Interpolation aus, sodass alle Punkte zu Eckpunkten werden. Dies erleichtert später das Bearbeiten und Formen der Kurven. Nun kannst du anfangen, die Ecken zu selektieren, die abgerundet werden sollen, um der gewünschten Form deines Scheinwerfers gerecht zu werden.

Schritt 5: Anwenden des Fasen-Befehls

Wähle den Fasen-Befehl aus, um die ausgewählten Eckpunkte abzurunden und die Übergänge weicher zu gestalten. Experimentiere mit dem Radius, um die ideale Rundung für deine Form zu erzielen. Oftmals musst du mit verschiedenen Einstellungen spielen, um die perfekte Anpassung zu finden. Achte darauf, dass die Rundungsdetails für die Gestaltung der Scheinwerferform entscheidend sind.

Schritt 6: Überprüfen der Spline-Hälfte

Wenn du mit der Gestaltung der einen Hälfte des Splines zufrieden bist, kontrolliere das Ergebnis, indem du in die zentralperspektivische Ansicht wechselst. Dies gibt dir eine gute Übersicht über deine Fortschritte. Jetzt ist es an der Zeit, die andere Hälfte zu erstellen. Kopiere deine bisherige Spline-Hälfte, um Zeit zu sparen und behalte das gleiche Profil bei.

Schritt 7: Spiegeln der Spline-Hälfte

Wechsle in den Bearbeitungsmodus und nutze das Rotationswerkzeug, um die kopierte Spline-Hälfte um 180° zu drehen. Stelle sicher, dass beide Hälften korrekt ausgerichtet sind, um ein gut proportioniertes Gesamtdesign zu erhalten. Gehe Zusammenführungen und Abstimmungen durch, um sicherzustellen, dass die Linien in der Mitte sauber miteinander verbunden sind, bevor du die endgültigen Anpassungen vornimmst.

Zusammenfassung – Spline-Erstellung in Cinema 4D für Scheinwerferformen

Du hast gelernt, wie man mit fotografischen Referenzen einen Spline in Cinema 4D erstellt, einschließlich der korrekten Verwendung von Methoden zum Setzen von Eckpunkten und dem Fasen-Befehl. Diese Techniken sind entscheidend für die genaue Nachbildung komplexer Formen.
