Verbunddiagramme, auch als Kombidiagramme bekannt, sind eine hervorragende Möglichkeit, um verschiedene Datenarten in einem einzigen Diagramm zu visualisieren. Sie ermöglichen es dir, unterschiedliche Darstellungstypen zu kombinieren, beispielsweise ein Säulendiagramm mit einem Liniendiagramm, und bieten so einen klaren Überblick über komplexere Datenbeziehungen. In dieser Anleitung lernst du, wie du effektiv verschiedene Diagrammtypen in Excel erstellen kannst, um deine Daten anschaulich und informativ darzustellen.
Wichtigste Erkenntnisse
- Verbunddiagramme kombinieren verschiedene Diagrammtypen in einem einzigen Diagramm.
- Du kannst unterschiedliche Achsen für verschiedene Datenserien verwenden.
- Die Anpassungsmöglichkeiten sind vielfältig, einschließlich Farben und Layouts.
Schritt-für-Schritt-Anleitung
Um ein effektives Verbunddiagramm in Excel zu erstellen, folge diesen Schritten:
Schritt 1: Daten vorbereiten und auswählen
Zuerst benötigst du eine geeignete Datenbasis. Zum Beispiel kannst du Daten über Temperatur und Niederschlag nutzen. Wähle deine erste Datenreihe aus, die für das Diagramm verwendet werden soll, indem du die entsprechenden Zellen markierst.

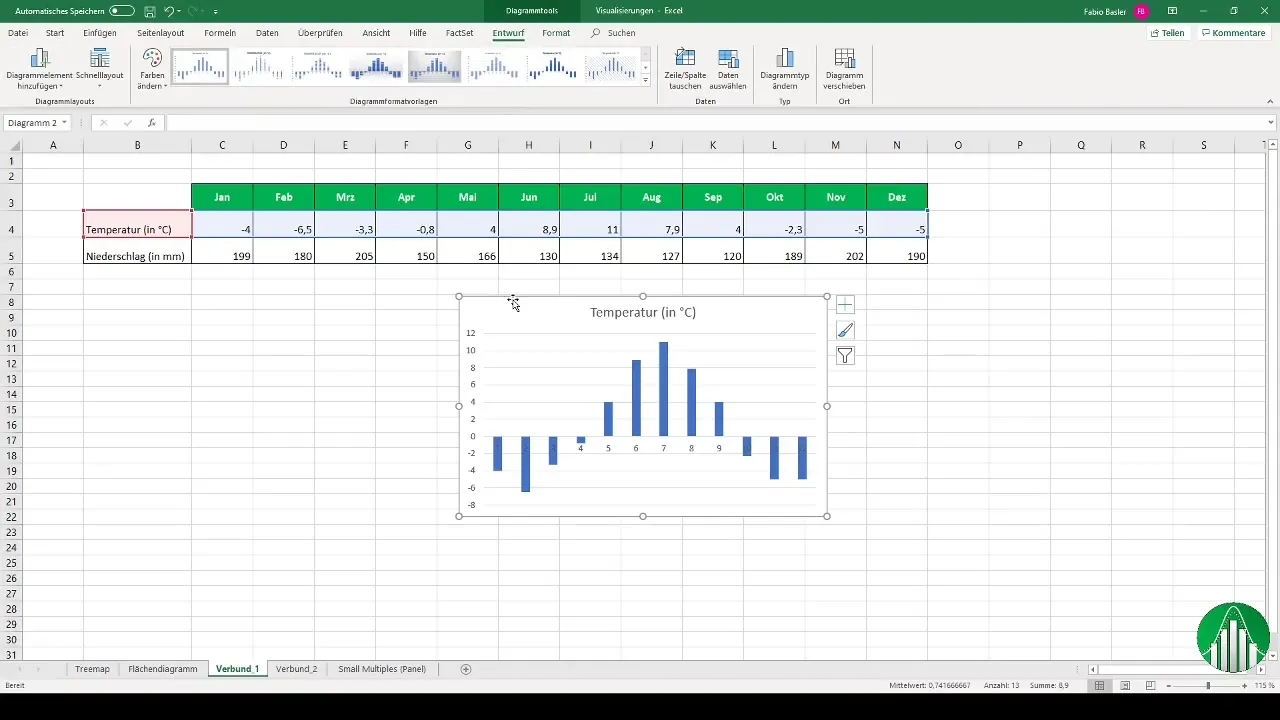

Schritt 2: 2D-Säulendiagramm einfügen
Gehe auf die Registerkarte „Einfügen“ und wähle ein 2D-Säulendiagramm aus. Dies ist die erste von zwei Darstellungsformen, die du kombinieren möchtest.

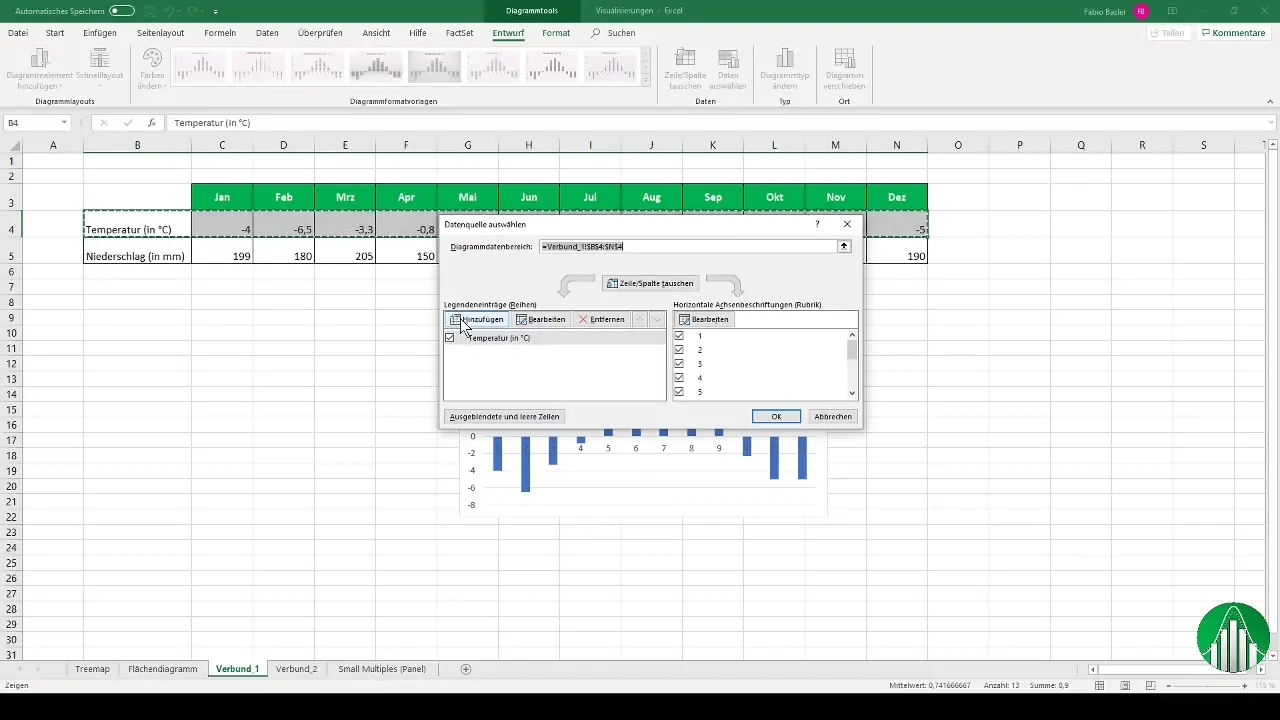

Schritt 3: Zweite Datenreihe hinzufügen
Jetzt musst du die zweite Datenreihe auswählen, in diesem Fall die Niederschlagsdaten. Dazu machst du mit der rechten Maustaste auf das Diagramm und wählst „Daten auswählen“, um die Niederschlagsdaten hinzuzufügen.

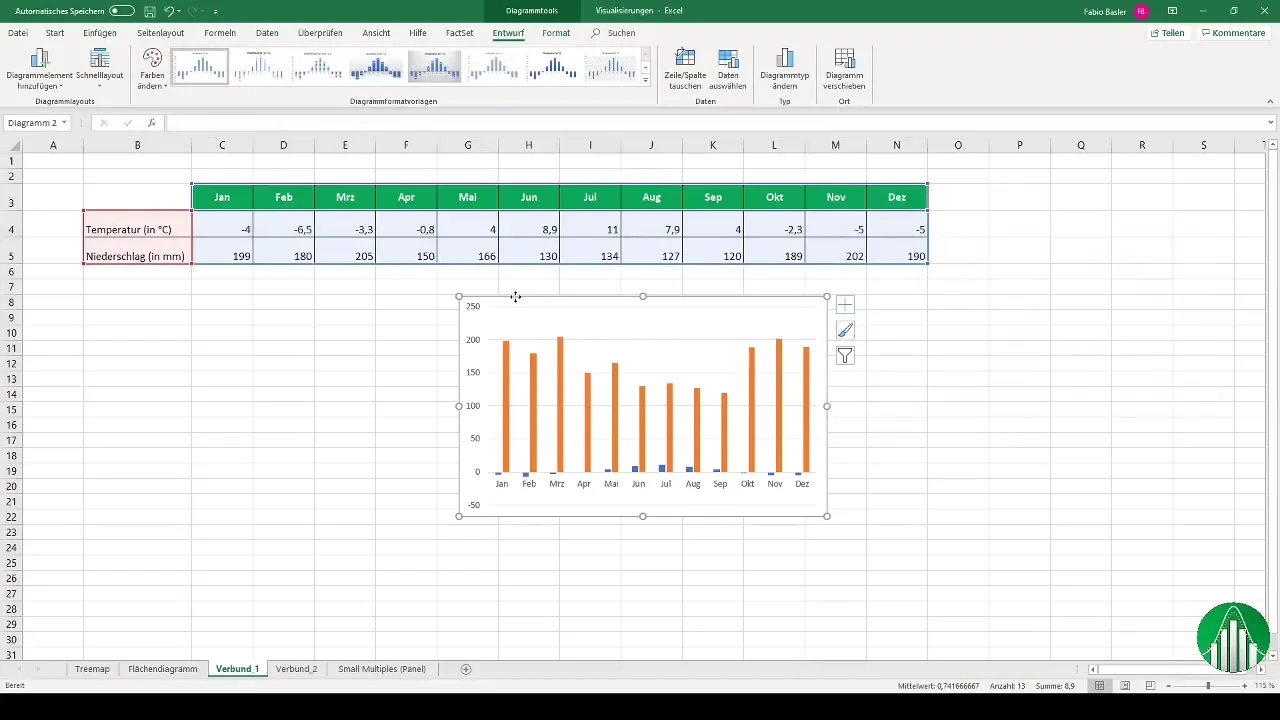

Schritt 4: Diagramm anpassen
Das Diagramm wird nun erstellt, ist aber möglicherweise noch nicht optimal. Um die horizontale Achsenbeschriftung hinzuzufügen, klicke auf „Bearbeiten“ und wähle die relevanten Monate aus. Danach musst du auf einen Rechtsklick gehen und „Diagrammtyp ändern“ auswählen.

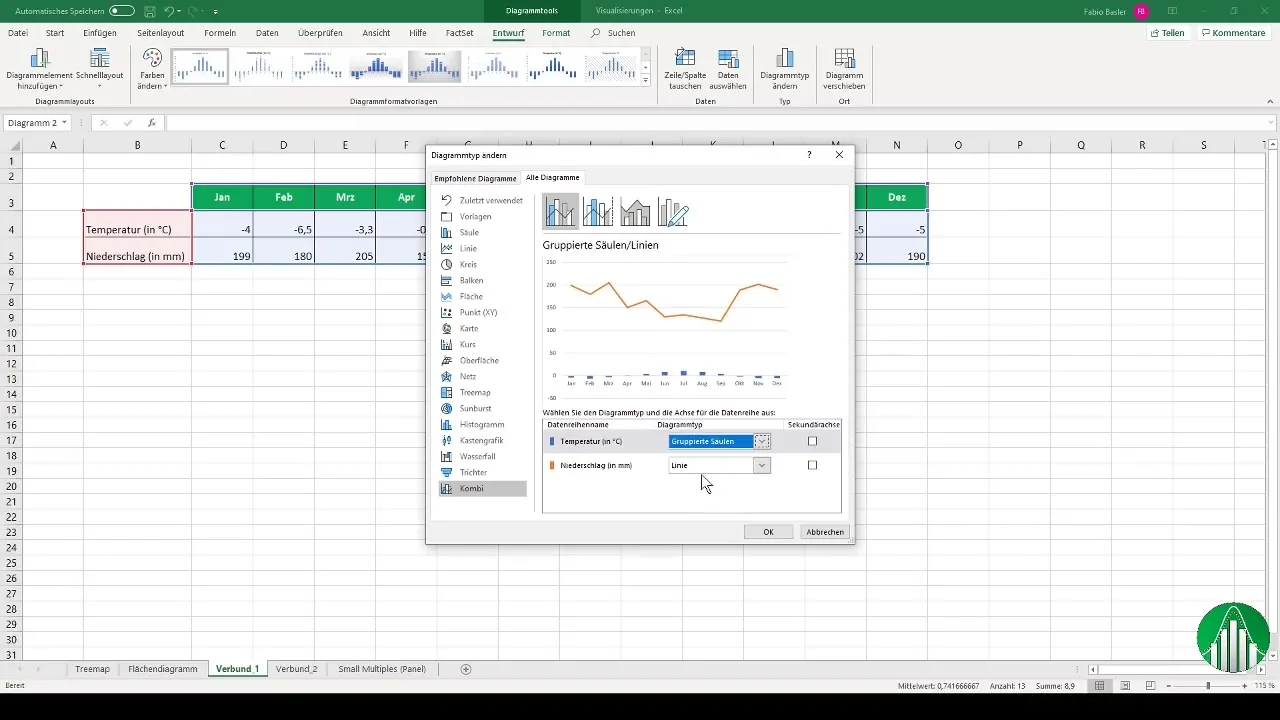

Schritt 5: Diagrammtyp auswählen

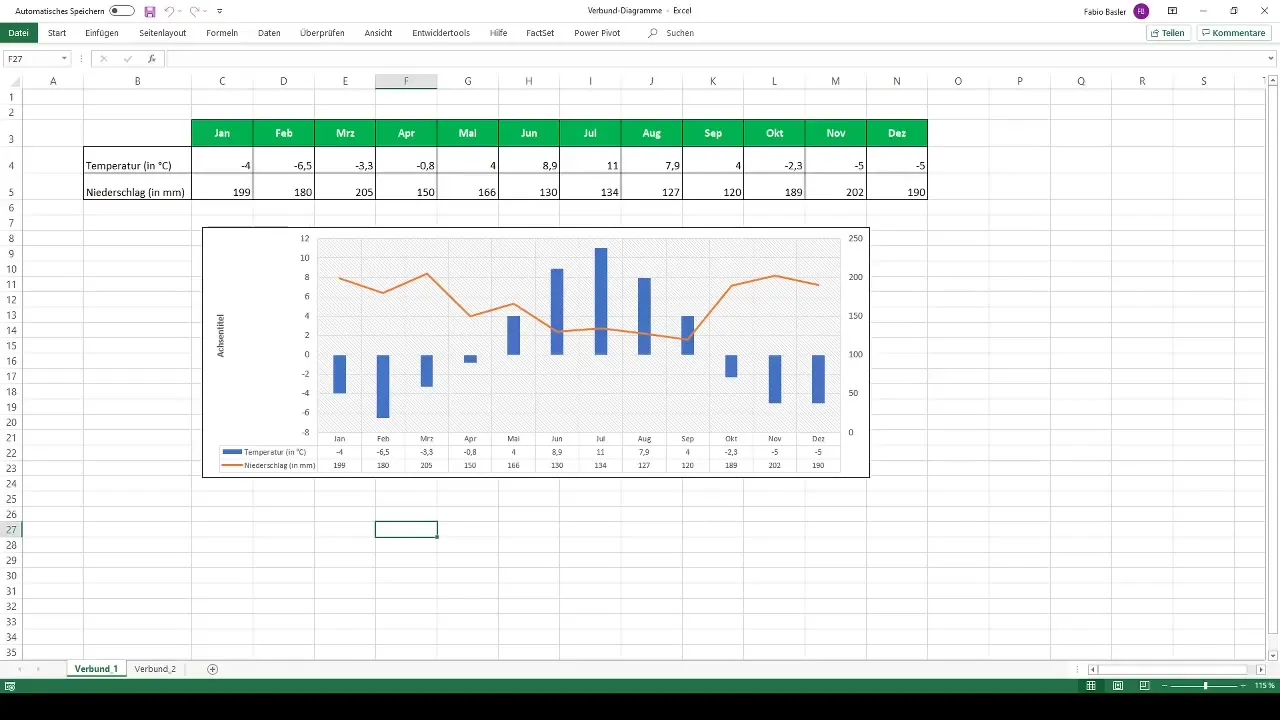

Wähle das Kombidiagramm aus. Du möchtest beispielsweise die Temperatur als gruppierte Säulen und den Niederschlag als Liniendiagramm anzeigen. Stelle sicher, dass der Niederschlag auf einer sekundären Achse dargestellt wird.
Schritt 6: Datenbeschriftungen hinzufügen
Um dein Diagramm informativer zu gestalten, kannst du auch die Datenbeschriftungen hinzufügen. Klicke dazu mit der rechten Maustaste auf das Diagramm und wähle „Datenbeschriftungen hinzufügen“.

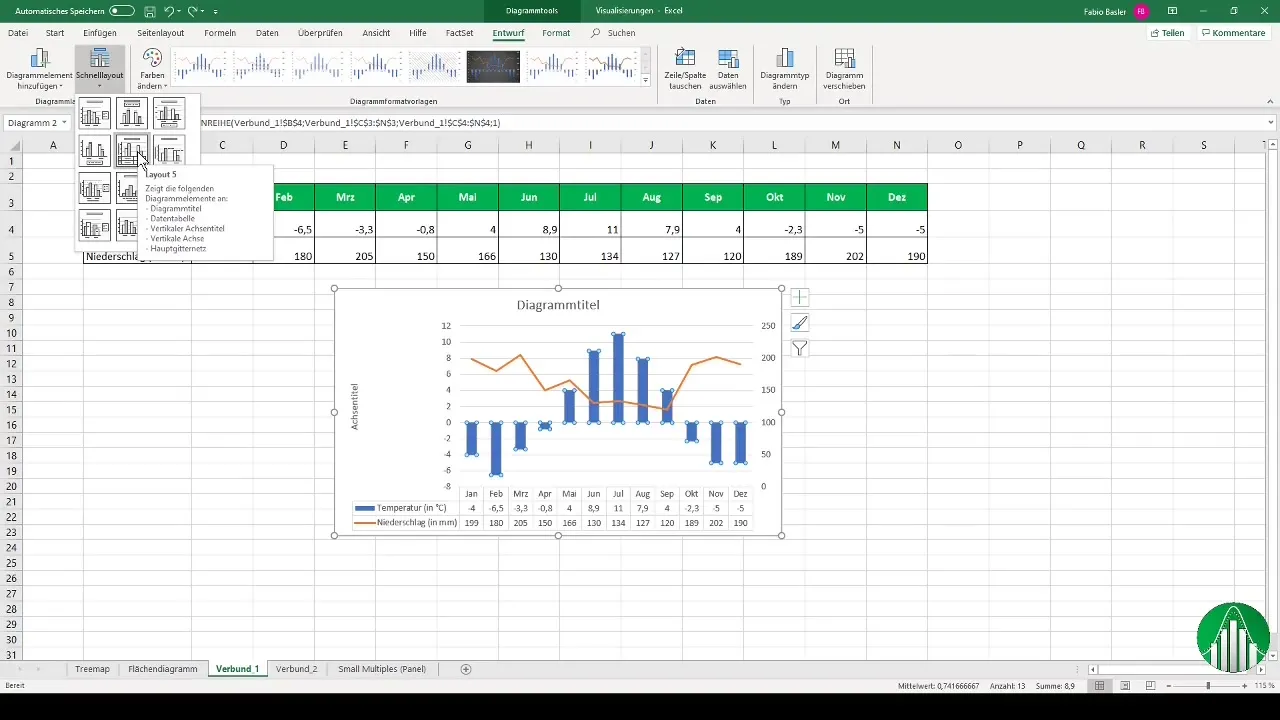

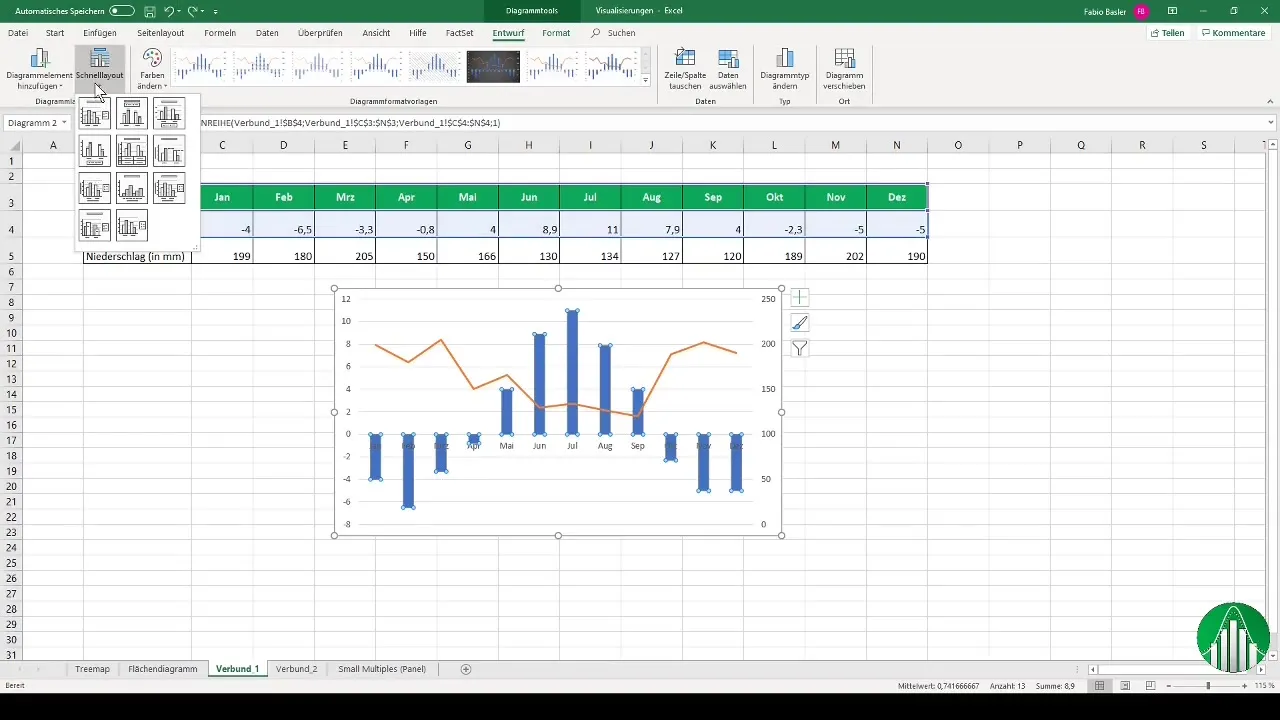

Schritt 7: Layout anpassen
Es ist hilfreich, verschiedene Layouts auszuprobieren, um das Diagramm visuell ansprechender zu gestalten. Wähle das gewünschte Layout aus, um die entsprechenden Zahlen unter deiner Visualisierung anzuzeigen.
Schritt 8: Zweites Verbunddiagramm erstellen
Nun schauen wir uns eine andere interessante Kombination an: Ein Flächendiagramm zusammen mit einem Liniendiagramm. Wähle die Umsatzdaten aus und wähle ein Flächendiagramm.

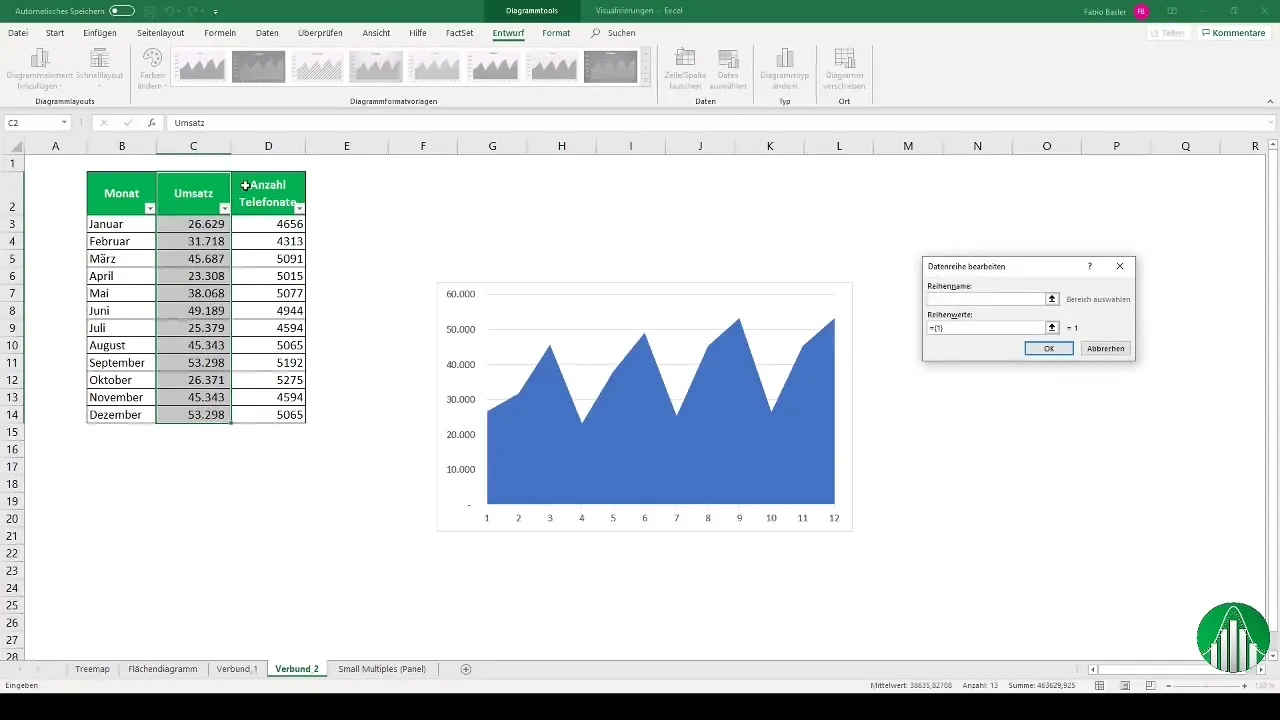

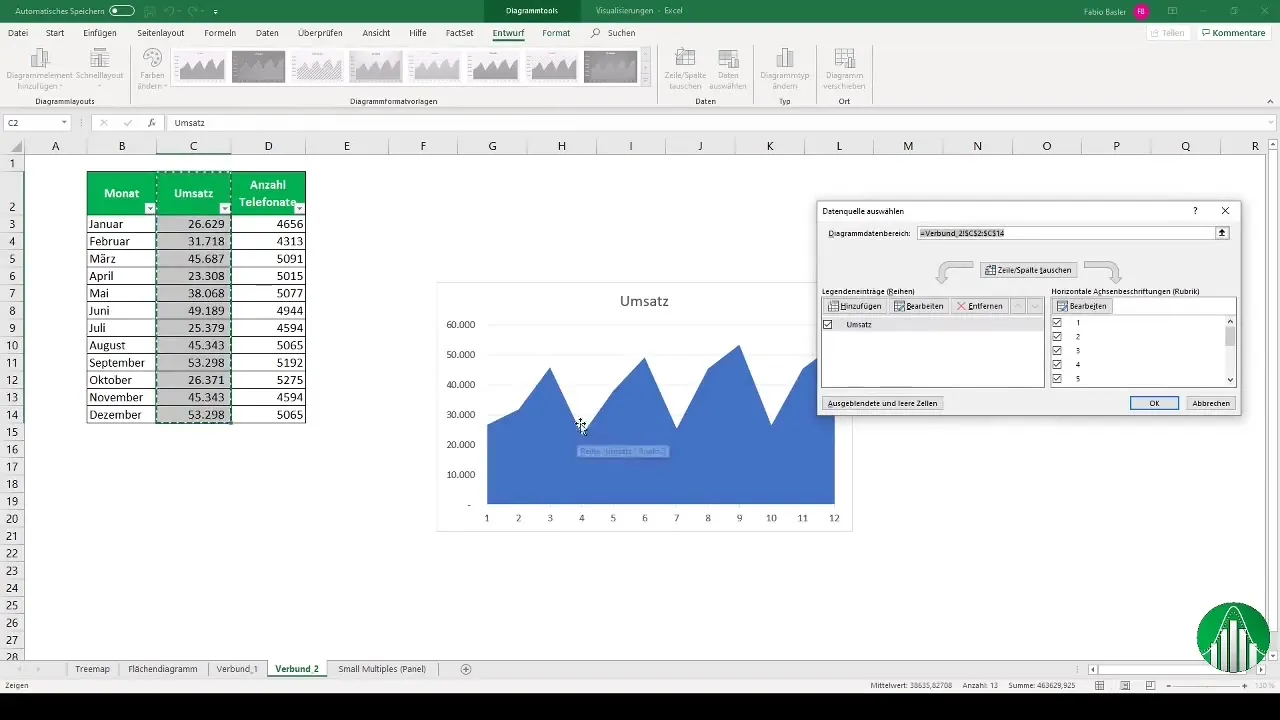

Schritt 9: Zweite Datenreihe hinzufügen
Führe die gleichen Schritte durch, um die Datenreihe für die Anzahl der Telefonate hinzuzufügen. Klicke erneut mit der rechten Maustaste und wähle „Daten auswählen“. Füge die Werte für die Telefonate an.

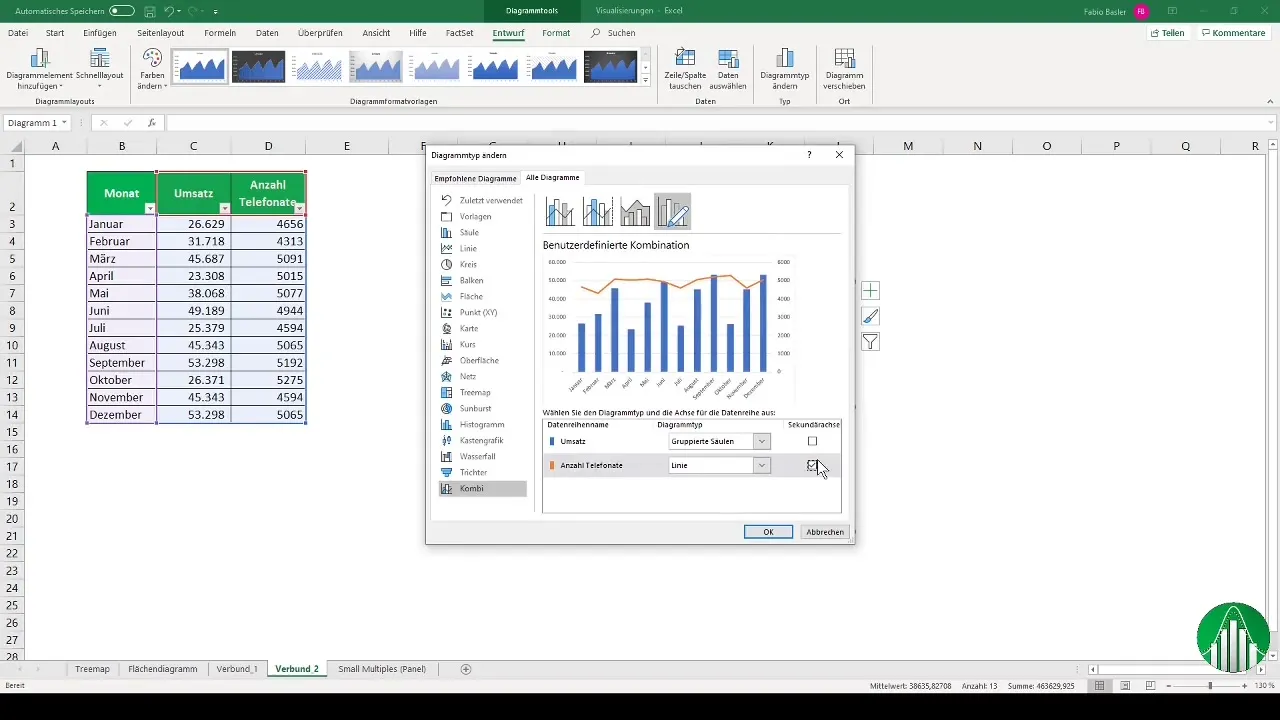

Schritt 10: Diagrammtyp ändern
Du musst jetzt wieder den Diagrammtyp ändern. Wähle erneut „Diagrammtyp ändern“ und stelle die Darstellung auf ein Kombinationsdiagramm um. Achte darauf, dass die Flächen- und Liniendiagramme gut leserlich sind.

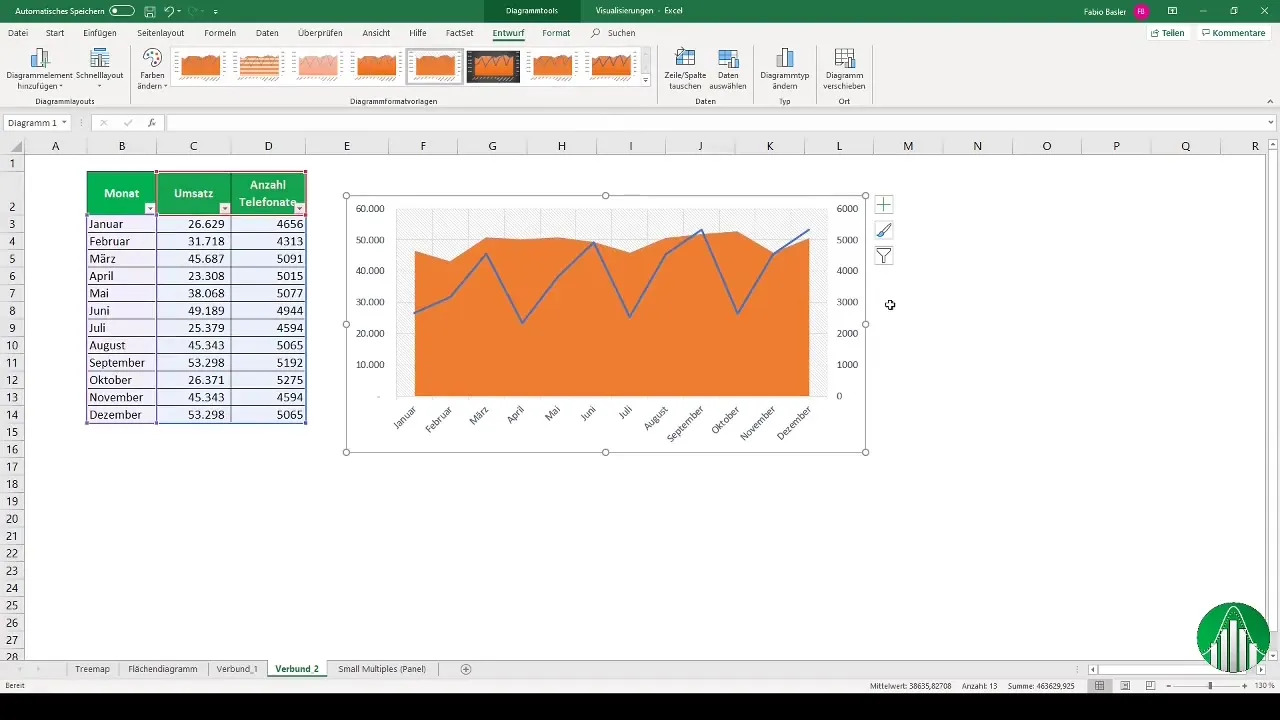

Schritt 11: Diagramm anpassen
Jetzt kannst du verschiedene Parameter hinsichtlich der Darstellungsweise ändern. Experimentiere mit den Farben und Layouts, um die gewünschten visuellen Ergebnisse zu erzielen.
Zusammenfassung
Verbunddiagramme sind eine effektive Methode, um mehrere Datensätze anschaulich darzustellen. Mit den oben genannten Schritten kannst du unterschiedliche Diagrammtypen kombinieren und anpassen, um komplexe Entwicklungen und Trends klar abzubilden.
Häufig gestellte Fragen
Was ist ein Verbunddiagramm?Ein Verbunddiagramm ist ein Diagramm, das verschiedene Darstellungsformen kombiniert, z.B. Säulen und Linien, um unterschiedliche Datensätze zu visualisieren.
Wie füge ich eine zweite Datenreihe hinzu?Wähle dein Diagramm aus, klicke mit der rechten Maustaste, wähle „Daten auswählen“ und füge die gewünschte Datenreihe hinzu.
Kann ich unterschiedliche Achsen verwenden?Ja, in Verbunddiagrammen ist es möglich, für verschiedene Datenserien unterschiedliche Achsen zu verwenden.
Wie kann ich das Layout meines Diagramms anpassen?Du kannst Layouts auswählen und Farben anpassen, um das Diagramm visuell ansprechender zu gestalten.
Welche Diagrammtypen kann ich kombinieren?Du kannst eine Vielzahl von Diagrammtypen kombinieren, einschließlich Säulen-, Linien-, Flächen- und anderen Diagrammen.
