Στον τελευταίο μέρος θα ασχοληθούμε με το να εισάγουμε τα υπόλοιπα σύμβολα που λείπουν ακόμα και να τοποθετήσουμε την τοποθεσία μας.

Προσθήκη λειπόμενων δρόμων

Πριν όμως προχωρήσουμε σε αυτό, θα σχεδιάσουμε ακόμα τους υπόλοιπους λειπόμενους δρόμους. Αν εμφανίσουμε ξανά τον χάρτη στην προβολή επιπέδων τώρα, θα δούμε πως μας λείπουν ακόμα μερικοί δρόμοι.

Χαρτογραφία (σχεδίαση χαρτών κατεύθυνσης) με Illustrator - Μέρος 6

Και φυσικά θέλουμε να τους προσθέσουμε αυτούς. Αυτό το κάνουμε ξανά κλειδώνοντας τα μη χρησιμοποιούμενα επίπεδα και ξεκλειδώνοντας τους κεντρικούς δρόμους μας. Στη συνέχεια παίρνουμε το εργαλείο μονοπατιού και σχεδιάζουμε τους δρόμους μας.

Χαρτογραφία (σχεδιασμός χαρτών κατευθύνσεων) με Illustrator - Μέρος 6

Καθώς είχαμε προσυγκρίνει τους κεντρικούς μας δρόμους ως στυλ γραφικών προηγουμένως, τώρα απλώς τους επιλέγουμε όλους και τους εφοδιάζουμε με το στυλ γραφικών για τους δρόμους.

Χαρτογραφία (σχεδιασμός διαδρομών) με το Illustrator - Μέρος 6

Τώρα πρέπει να συνδέσουμε τους δρόμους που μόλις δημιουργήσαμε μεταξύ τους. Εάν ρίξουμε μια ματιά, θα δούμε ότι η "Λεωφόρος Καισαρίνης Αυγούστα" βρίσκεται κάτω από τον νεοδημιουργημένο μας δρόμο.

Χαρτογραφία (σχεδιασμός χαρτών κατεύθυνσης) με το Illustrator - Μέρος 6

Απλώς τα ενώνουμε καθώς αποδιαθέτουμε πρώτα τον συνθετημένο μονοπάτι στους παλιούς κεντρικούς δρόμους. Μόνο τότε μπορούμε να προσθέσουμε τους νεοδημιουργημένους δρόμους.

Λοιπόν, επιλέγουμε πρώτα τους συνθετημένους κεντρικούς δρόμους και πηγαίνουμε με δεξί κλικ στο μονοπάτι της οδού. Εκεί επιλέγουμε από το μενού ενότητας Επαναπροσδιορισμός Συνθετημένου Μονοπατιού.

Χαρτογραφία (σχεδιάζοντας χάρτες κατευθύνσεων) με τον Illustrator - Μέρος 6

Έχουμε ήδη χωρίσει όλα τα μονοπάτια μας. Για έλεγχο, βλέπουμε στο Πίνακα Επιπέδων ότι όλα τα μονοπάτια είναι πλέον ξεχωριστά.

Χαρτογραφία (σχεδιασμός χάρτη πρόσβασης) με τον Illustrator - Μέρος 6

Τώρα μπορούμε να ενώσουμε όλους τους κεντρικούς δρόμους ξανά σε ένα συνθετημένο μονοπάτι πηγαίνοντας στο Πίνακα Επιπέδων, επιλέγοντας όλους, ...

Χαρτογραφία (σχεδιασμός χαρτών κίνησης) με Illustrator - Μέρος 6.

... κάνοντας δεξί κλικ σε ένα από τα μονοπάτια στην εργαστηριακή περιοχή και πηγαίνοντας σε Δημιουργία Συνθετημένου Μονοπατιού.

Χαρτογραφία (σχεδίαση χαρτών κυκλοφορίας) με τον Illustrator - Μέρος 6

Και έτσι όλα τα μονοπάτια έχουν ξανά συγχωνευτεί μεταξύ τους.

Χαρτογραφία (σχεδιασμός χαρτών κατεύθυνσης) με το Illustrator - Μέρος 6

Τέλος θα πρέπει απλά να προσθέσουμε ξανά τις ονομασίες των δρόμων.

Χαρτογραφία (σχεδιασμός χαρτών κατευθύνσεων) με το Illustrator - Μέρος 6

Δημιουργία Πινακίδων - Υπόγειος Σιδηρόδρομος

Έπειτα, θα δημιουργήσουμε τώρα τις πινακίδες. Ξεκινάμε με μία πινακίδα υπόγειου σιδηρόδρομου. Για να μη ζωγραφίσουμε στους κεντρικούς μας δρόμους, κλειδώνουμε όλα τα επίπεδα και ξεκλειδώνουμε το επίπεδο "Εικονίδια" μας. Πρώτα από όλα χρειαζόμαστε το Εργαλείο Στρογγυλεμένου Ορθογωνίου. Με αυτό σχεδιάζουμε ένα στρογγυλεμένο τετράγωνο στην εργαστηριακή μας περιοχή και του δίνουμε τις ακόλουθες τιμές:

Περίγραμμα: κανένα
Χρώμα Εμβέλειας: #293176

Χαρτογραφία (σχεδιασμός χαρτών κατεύθυνσης) με Illustrator - Μέρος 6

Στη συνέχεια σχεδιάζουμε ένα πλαίσιο κειμένου με το Εργαλείο Κειμένου και γράφουμε ένα "Υ" μέσα. Μπορούμε να το μεγαλώσουμε τόσο πολύ ώστε να χωράει μέσα στο τετράγωνο. Αυτά τα στοιχεία μπορούν να πάρουν τις ακόλουθες τιμές:

Εμβέλεια: Λευκό
Περίγραμμα: Κανένα
Γραμματοσειρά: Tunga
Έντονη Γραμματοσειρά: Παχιά
Μέγεθος Γραμματοσειράς: 129 Σημεία

Χαρτογραφία (σχεδίαση χαρτών κατεύθυνσης) με Illustrator - Μέρος 6

Έπειτα μπορούμε να σμίκρυνουμε το σύμβολο στο μέγεθος που ταιριάζει.

Χαρτογραφία (σχεδιασμός χαρτών κίνησης) με τον Illustrator - Μέρος 6

Στη συνέχεια μεγεθύνουμε και σμικρύνουμε τον ακτινικό ακροδέκτη, καθώς δεν προσαρμόστηκε κατά τη μείωση.

Χαρτογραφία (σχεδίαση χάρτη κατευθύνσεων) με τον Illustrator - Μέρος 6

Θέλετε να αποφύγετε κάτι τέτοιο την επόμενη φορά; Απλά πηγαίνετε στην επιλογή Επεξεργασία>Προτιμήσεις και τσεκάρετε το κουτάκι Κλιμάκωση των γραμμών και των εφέτων.

Χαρτογραφία (σχεδίαση χαρτών κατεύθυνσης) με Illustrator - Μέρος 6

Στη συνέχεια, επιλέγουμε και μετατρέπουμε αμφότερες τις επιφάνειες σε μια ομάδα με το συνδυασμό πλήκτρων Ctrl+G.

Για να αποθηκεύσουμε το σήμα του μετρό ως Σύμβολο, επιλέγουμε ολόκληρο το σήμα και πιέζουμε το πλήκτρο F8. Στο εμφανιζόμενο μενού εισαγάγουμε τα εξής:

Όνομα: Μετρό
Τύπος: Γραφικό

Καρτογραφία (σχεδίαση χαρτών κατευθύνσεων) με το Illustrator - Μέρος 6

Μπορούμε τώρα να ανοίξουμε την παλέτα Συμβόλων και να σύρουμε επιπλέον σύμβολα του μετρό στον χώρο εργασίας μας.

Χαρτογραφία (σχεδίαση χαρτών) με το Illustrator - Μέρος 6

Κι αν κρίνουμε πως τα σύμβολα του μετρό είναι λίγο μεγάλα, μπορούμε με διπλό κλικ στη Παλέτα των Συμβόλων στο σύμβολο του μετρό να προσαρμόσουμε το μέγεθος και την ακτίνα των γωνιών αναλόγως.

Χαρτογραφία (σχεδίαση χαρτών πρόσβασης) με το Illustrator - Μέρος 6

Σύμβολο του Ηλεκτρικού Σιδηρόδρομου

Τώρα μας λείπει μόνο το σύμβολο του Ηλεκτρικού Σιδηρόδρομου. Γι' αυτό αποφασίζουμε να χρησιμοποιήσουμε το Εργαλείο Ελλείψεων. Με αυτό τραβάμε έναν κύκλο και του δίνουμε ένα Γκρίζο. Κάνουμε κλικ στη γραμμή του Γκρίζου και μετά στο αριστερό κουτάκι με τον χρωματικό επιλογέα. Εκεί εμφανίζεται ένα μικρό μενού με ένα μικρό τρίγωνο προς τα κάτω στη δεξιά γωνία. Κάνουμε κλικ πάνω του για να αλλάξουμε τη ρύθμιση από Αποχρώσεις Γκρι σε RGB, ώστε να μπορούμε να ορίσουμε πολύχρωμες τιμές.

Χαρτογραφία (σχεδίαση χαρτών κατεύθυνσης) με τον Illustrator - Μέρος 6

Χρώμα: #007A3C

Χαρτογραφία (σχεδίαση χαρτών πρόσβασης) με τον Illustrator - Μέρος 6

Στο δεξί κουτάκι με το χρωματικό επιλογέα (μετά τη μετατροπή σε RGB) εισάγουμε:

Χρώμα: #008B44

Χαρτογραφία (σχεδιάζοντας χάρτες κατευθύνσεων) με τον Illustrator - Μέρος 6

Και ένα γωνία 90°.

Χαρτογραφία (σχεδιασμός χαρτών κίνησης) με Illustrator - Μέρος 6

Πατάμε με το Εργαλείο Κειμένου στην εργασία, δημιουργούμε ένα "S" με λευκό γέμισμα και το ταιριάζουμε στον κύκλο.

Χαρτογραφία (σχεδίαση χαρτών πρόσβασης) με Illustrator - Μέρος 6

Ονομασίες για τα Εικονίδια

Έχουμε δημιουργήσει προσωρινά τα εικονίδιά μας. Μας λείπουν μόνο οι κατάλληλες ονομασίες για τους σταθμούς. Αρχικά, πηγαίνουμε στο παράθυρο Επίπεδα και κλειδώνουμε το επίπεδο "Εικονίδια". Στη συνέχεια δημιουργούμε ένα νέο επίπεδο και το ονομάζουμε "Ονομασίες Συμβόλων".

Χαρτογραφία (σχεδίαση χαρτών κίνησης) με Illustrator - Μέρος 6

Στη συνέχεια, κλικ στην εργασία και ονομάζουμε τον σιδηροδρομικό σταθμό μας "Βερολίνο Δυτικά" με μέγεθος 18 Pt. Στη συνέχεια, αντιστοιχίζουμε τον σταθμό μετρό με ένα στυλ από το πάνελ Γραφικών Στιλών για τις ονομασίες των δρόμων. Κάτι αντίστοιχο κάνουμε και με τους σταθμούς του μετρό.

Χαρτογραφία (σχεδιασμός χαρτών πρόσβασης) με Illustrator - Μέρος 6

Δημιουργία Πινακιδών Αυτοκινητόδρομου

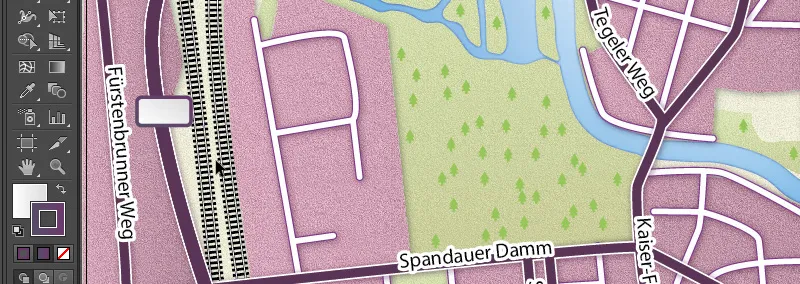

Αυτό που μας μένει τώρα είναι ένα πινακίδα αυτοκινητόδρομου που μας ενημερώνει για τον είδος του αυτοκινητόδρομου. Για να το πετύχουμε αυτό, χρησιμοποιούμε ξανά το Εργαλείο Παραλληλογράμμου με Γύρισμα. Δημιουργούμε ένα πλαίσιο με μια περίγραφο 3 Pt.

Χαρτογραφία (σχεδιασμός χαρτών πρόσβασης) με Illustrator - Μέρος 6

Στη συνέχεια, δίνουμε στην επιφάνεια ένα Γκρίζο:

Χρώμα αριστερά: Λευκό (#ffffff)
Χρώμα δεξιά: #dbdbdb
Γωνία: 60°

Και στην Περίγραφο δίνουμε επίσης ένα Γκρίζο:

Χρώμα αριστερά: #524c67
Χρώμα δεξιά: #6c346e
Γωνία: 60°
Πάχος περιγράμματος: 3 Pt

Χαρτογραφία (σχεδιάζοντας χάρτες κατευθύνσεων) με Illustrator - Μέρος 6

Μόνο η ονομασία λείπει τώρα. Οι τιμές μου είναι οι ακόλουθες:

Γραμματοσειρά: Myriad Pro
Στυλ γραμματοσειράς: Έντονη
Μέγεθος γραμματοσειράς: 14 Pt
Χρώμα γραμματοσειράς: #515150

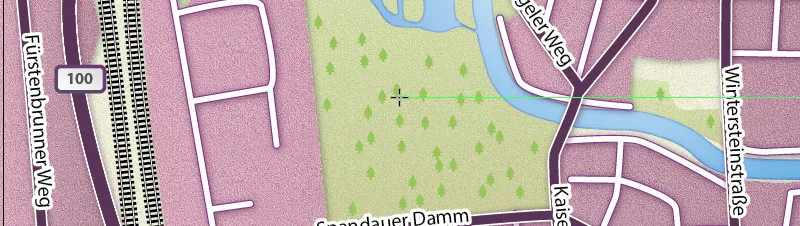

Και το μόνο που μένει είναι να το τοποθετήσουμε σωστά στο σύμβολο.

Χαρτογράφηση (σχεδίαση χαρτών κατευθύνσεων) με τον Illustrator - Μέρος 6.

Τοποθεσία

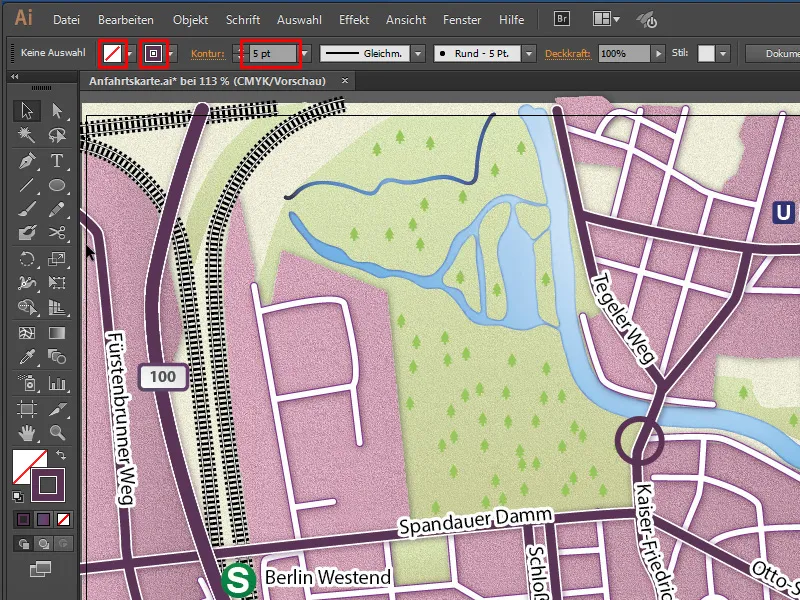

Κάνουμε την τοποθεσία ως εξής: Παίρνουμε το Εργαλείο Ελλείψεων και σχεδιάζουμε έναν κύκλο με τις ακόλουθες τιμές:

Επιφάνεια: Καμία
Χρώμα περιγράμματος: #593055
Πάχος περιγράμματος: 5 Pt

Χαρτογραφία (σχεδιασμός χαρτών κίνησης) με Illustrator - Μέρος 6

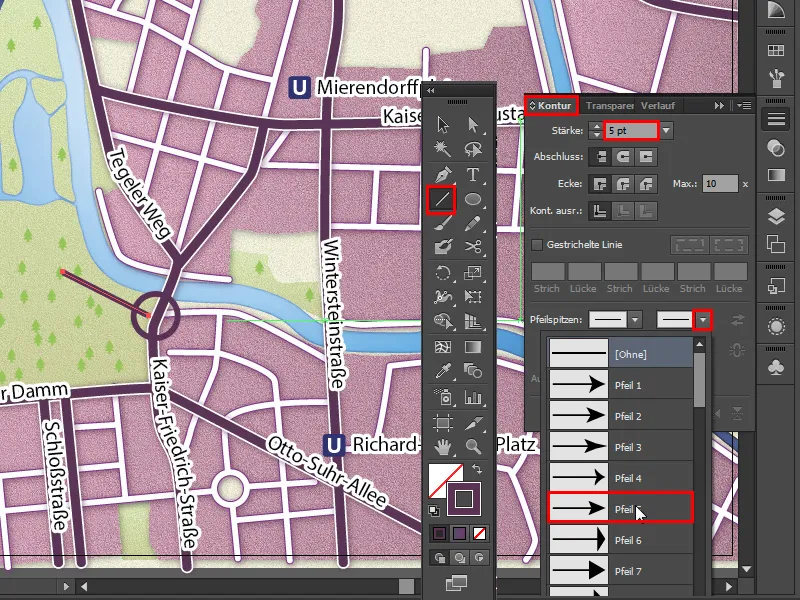

Και με το Εργαλείο Γραμμών σχεδιάζουμε την τοποθεσία. Για μια βέλος, πηγαίνουμε στο Πάνελ Περιγράμματος στο σημείο Άκρα βέλους και επιλέγουμε το Βέλος 5 στον δεύτερο καταχώρηση.

Χαρτογραφία (σχεδιάζοντας χάρτες κατευθύνσεων) με τον Illustrator - Μέρος 6

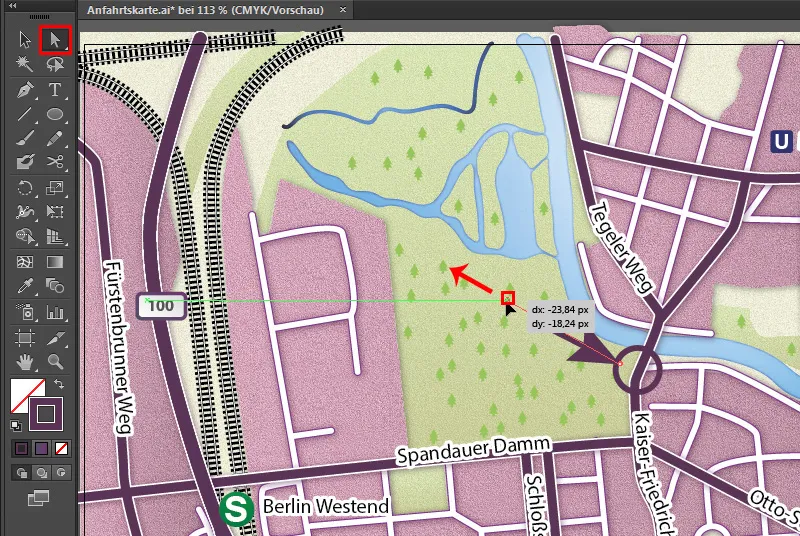

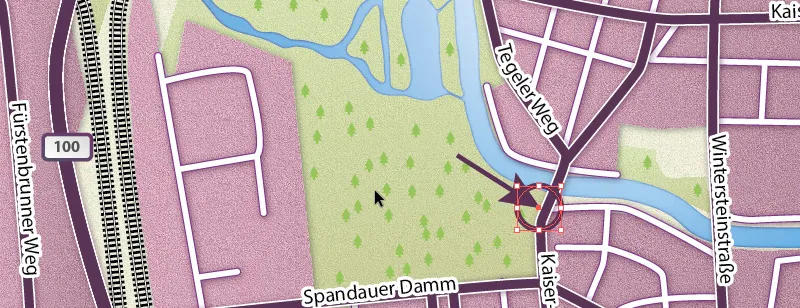

Καθώς η άκρη είναι λίγο μεγάλη, μπορούμε να σημειώσουμε το τέλος της βέλους με το Εργαλείο Άμεσης Επιλογής και να το μεγαλώσουμε λίγο.

Χαρτογραφία (σχεδιασμός χαρτών πρόσβασης) με τον Illustrator - Μέρος 6.

Όταν επιλέγουμε τον κύκλο, βλέπουμε πού είναι το κέντρο του κύκλου. Μπορούμε να το χρησιμοποιήσουμε ως προσανατολισμό και να τοποθετήσουμε την άκρη της βέλους στη σωστή μέση θέση.

Χαρτογραφία (Σχεδίαση χαρτών κατεύθυνσης) με τον Illustrator - Μέρος 6

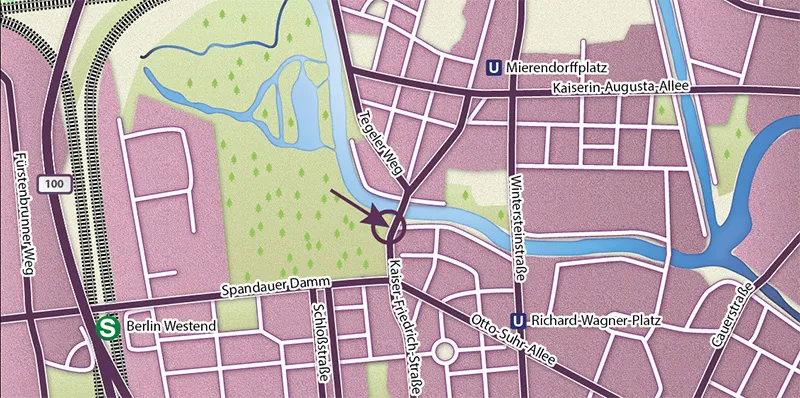

Τώρα η αναχροντική κάρτα είναι έτοιμη:

Χαρτογραφία (σχεδιασμός χαρτών πρόσβασης) με το Illustrator - Μέρος 6

Εξαγωγή

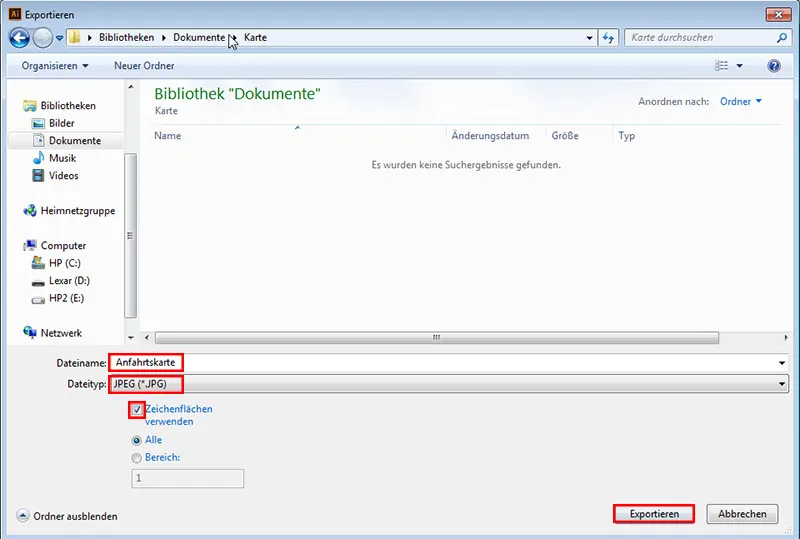

Για να εξαγάγουμε το χάρτη, μεταβαίνουμε στο μενού Αρχείο>Εξαγωγή, δίνουμε ένα όνομα αρχείου και ορίζουμε τον τύπο αρχείου σε JPEG(*.JPG).

Όνομα αρχείου: οποιοδήποτε
Τύπος αρχείου: JPEG(*.JPG)
Χρήση περιοχών σχεδίου: Ναι

Χαρτογραφία (σχεδιασμός χαρτών κίνησης) με τον Illustrator - Μέρος 6

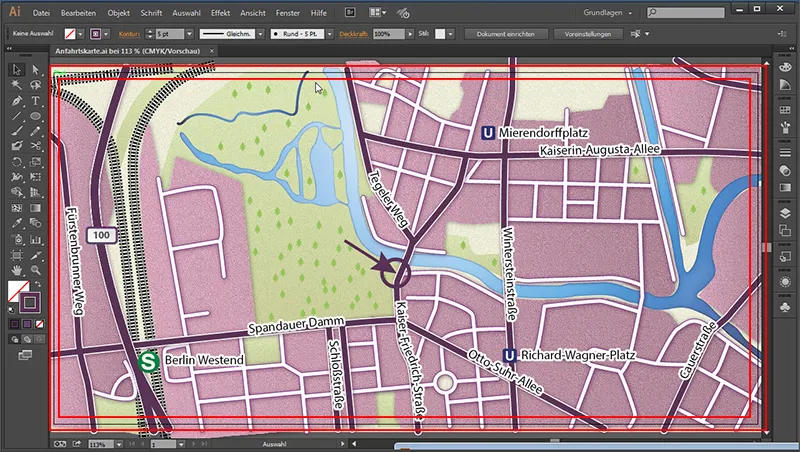

Είναι σημαντικό να το τικάρουμε το Χρήση περιοχών σχεδίου, γιατί όταν δούμε το έγγραφο μας στο Illustrator, βλέπουμε ένα μαύρο περίγραμμα γύρω από το χάρτη μας ...

Χαρτογραφία (Σχεδιασμός χαρτών πρόσβασης) με τον Illustrator - Μέρος 6

... και πάνω από αυτό έχουμε σχεδιάσει. Αυτός κομμένος ωραία καθαρίζει στο άκρο μετά την ενεργοποίηση αυτής της επιλογής.

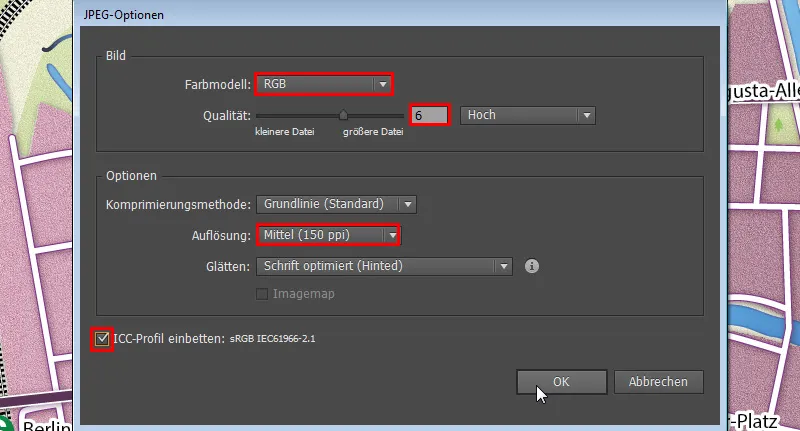

Οι Επιλογές JPEG τις ρυθμίζουμε ως εξής:

Χρωματικό μοντέλο: RGB
Ποιότητα: 6 (Υψηλή)
Ανάλυση: Μεσαία (150 ppi)
Ενσωμάτωση ICC προφίλ: Ναι

Χαρτογραφία (σχεδιασμός χαρτών πρόσβασης) με τον Illustrator - Μέρος 6

Είναι πολύ σημαντικό να ενσωματώσουμε το προφίλ χρωμάτων. Διαφορετικά, τα χρώματα μπορεί να εμφανιστούν με παραμόρφωση.

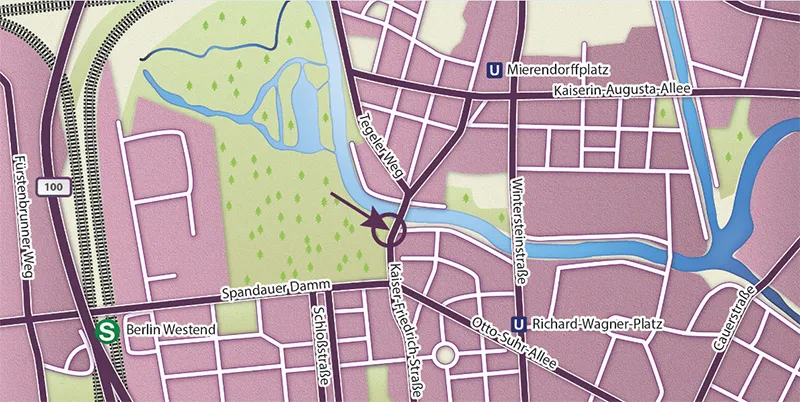

Μετά από ένα κλικ στο Εντάξει, το αποτέλεσμά μας φαίνεται ως εξής:

Χαρτογραφία (σχεδίαση χαρτών κατεύθυνσης) με Illustrator - Μέρος 6

Ελπίζω να περάσατε ωραία με αυτό το εγχειρίδιο. :)
