Crea un gráfico de barras en Excel

El diagrama de tacómetro es una herramienta eficaz para visualizar de forma clara los valores. Recuerda al display de un cuentakilómetros en un vehículo, donde se muestran los valores en diferentes rangos de color, a menudo en rojo, amarillo y verde. Con Excel, se puede crear rápidamente este tipo de diagrama, aunque no esté predefinido directamente. Aquí te muestro cómo crear paso a paso un diagrama de tacómetro en Excel.

Principales conclusiones

• Comprender los valores para el diagrama de tacómetro.
• Utilizar diagramas de anillo y de círculo para crear el diagrama de tacómetro.
• Ajustar el diagrama para una visualización clara.

Guía paso a paso

Primero debes crear una nueva hoja de trabajo para comenzar con la creación de tu diagrama de tacómetro.

En un primer momento, defines los valores para tu diagrama de tacómetro. Estos valores son esenciales para representar los diferentes rangos de color. Por lo general, el valor inicial es cero y defines tres rangos: verde, amarillo y rojo. Suponiendo que el rango total sea 100, la distribución podría ser la siguiente: verde 34, amarillo 33 y rojo 33. Puedes ajustar estos valores según sea necesario.

A continuación, necesitas un valor para visualizar. Este valor indica dónde se encuentra el puntero en tu diagrama de tacómetro. Por ejemplo, podrías establecer un valor de visualización del 40%. El valor inicial sigue siendo 1 y el valor final 100. De esta manera, obtienes una línea base para mostrar tu valor.

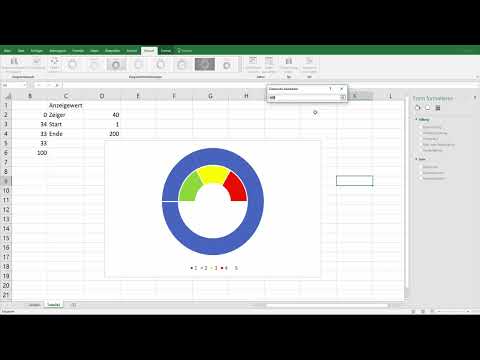

El siguiente paso es insertar tu primer diagrama. Te diriges a "Insertar" y seleccionas el diagrama de anillo. Es importante que marques previamente los valores definidos para que Excel pueda crear correctamente el diagrama.

Una vez creado el diagrama de anillo, ya puedes ver una representación aproximada de tu diagrama de tacómetro. Las áreas más grandes representan la totalidad, mientras que las áreas más pequeñas de color indican la subdivisión en verde, amarillo y rojo. Ahora puedes ajustar el ángulo de los segmentos para seguir optimizando el diagrama.

Para lograr una mejor visibilidad, puedes ajustar el color de relleno de las áreas correspondientes. Selecciona los segmentos y elige no rellenar para la mayor área, con el fin de obtener una delimitación clara.

Continúa ajustando el grosor y tamaño del anillo hasta que el diagrama cumpla con tus expectativas. Puedes configurar los tamaños interno y externo para que armonicen mejor entre sí.

Ahora viene el paso decisivo: la coloración de las diferentes áreas en verde, amarillo y rojo. Para ello, selecciona los segmentos uno por uno y asígnales los colores correspondientes. De esta manera, se obtiene una clara visualización de las diferentes áreas de habilidades.

Para integrar el valor de visualización en tu diagrama, debes crear otro diagrama: un diagrama de torta. Haz clic nuevamente con el botón derecho en el diagrama existente, ve a "Seleccionar datos" y agrega una nueva serie de datos. Este será el valor de visualización, que luego colocarás visualmente sobre el diagrama de anillo.

Ahora cambia el tipo de diagrama de la nueva serie de datos a un diagrama de círculo. Asegúrate de que esta representación esté en el eje secundario, para que el valor de visualización se muestre sobre el diagrama de anillo.

Para refinar aún más el diagrama, asegúrate de que el valor de visualización esté posicionado de manera que sea visible en el rango correcto. Puedes realizar ajustes como omitir el color de relleno para las áreas del diagrama que no son necesarias.

Ahora que el tacómetro está casi listo, puedes ajustar el formato del indicador. Selecciona los ajustes de color y estilo para el indicador para optimizar la visualización.

Ahora tienes un tacómetro visual que muestra tanto los valores actuales como los máximos. Por supuesto, también puedes hacer ajustes personales para personalizar el gráfico según tus preferencias. Esto incluye el color de fondo, el borde del gráfico y posibles etiquetas.

Al modificar los valores, puedes probar la flexibilidad de tu tacómetro. Asegúrate de ajustar los valores mostrados a las nuevas condiciones.

Con un poco de práctica, pronto podrás crear tacómetros para diferentes casos de uso, ya sea para mostrar datos de rendimiento u otra información relevante.

Resumen

Crear un tacómetro en Excel es un proceso creativo que no se limita solo a la introducción de datos. Has aprendido cómo definir los valores, combinar diferentes tipos de diagramas y darle una estructura visual clara al gráfico. Con las herramientas que Excel te proporciona, ahora puedes diseñar y personalizar tus propios tacómetros.
