Les graphiques tachymètres sont des outils de visualisation pratiques fréquemment utilisés dans le contrôle de gestion. Ils vous permettent de saisir rapidement des indicateurs clés, notamment sous forme de tableaux de bord ou de cockpits de visualisation. Dans ce tutoriel, je vais vous montrer comment créer un graphique tachymètre dans Excel, étape par étape. Vous apprendrez quels sont les données nécessaires, comment formater le graphique et comment le rendre dynamique.
Principales conclusions
- Vous pouvez créer un graphique tachymètre dans Excel en combinant un graphique en anneau et un graphique circulaire.
- Une liste déroulante permet de sélectionner dynamiquement des pourcentages.
- Vous apprendrez à personnaliser le design et à afficher correctement l'aiguille du tachymètre.
Guide étape par étape
Préparer les données de base
Pour créer un graphique tachymètre, vous aurez besoin de données appropriées. Commencez par créer un document Excel dans lequel vous fournissez divers pourcentages pour la visualisation. Par exemple, vous pouvez lister de 10%, 20%, ..., jusqu'à 100% dans une colonne. Envisagez d'entrer ces valeurs par incréments de 10%.
Configurer une liste déroulante pour la sélection des valeurs
Une fois que vous avez vos valeurs de base, vous devez configurer une liste déroulante. Allez dans "Données" et sélectionnez "Validation des données". Cliquez sur "Liste" et entrez la plage où vos pourcentages sont répertoriés en tant que source. Cela vous permettra de sélectionner facilement différentes valeurs en un seul clic.
Créer des données auxiliaires pour le graphique
Pour le graphique tachymètre, vous aurez également besoin de données auxiliaires pour soutenir les valeurs de base. Il est important de noter que l'aiguille du tachymètre se déplacer dans une plage spécifique. Définissez la partie fixe de votre graphique, dans ce cas 100%. Ensuite, définissez le pourcentage spécifique que l'aiguille doit afficher.

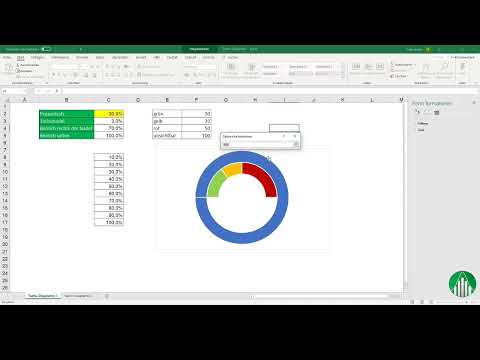

Créer un graphique en anneau
Pour construire le graphique tachymètre proprement dit, vous devez maintenant créer un graphique en anneau. Sélectionnez les données auxiliaires appropriées et allez dans "Insérer" -> "Graphiques" -> "Graphique en anneau". Cela vous permettra de représenter les données de manière proportionnelle.
Adapter le graphique et afficher l'aiguille
Il est temps de personnaliser votre graphique en anneau. Supprimez la légende et la couleur de remplissage de la zone qui représente 100% pour optimiser la visualisation. Définissez les couleurs de remplissage pour les différentes zones (par exemple vert, orange et rouge) de manière à répondre aux besoins de votre graphique.
Faire pivoter le graphique et ajouter l'aiguille du tachymètre
Pour afficher le graphique comme souhaité, vous devez ajuster l'angle des segments. Réglez l'angle sur 270 degrés pour que l'aiguille du tachymètre soit affichée correctement. Vous pouvez dériver l'aiguille du tachymètre des données auxiliaires en créant une deuxième série de données qui représente visuellement les valeurs.
Concevoir l'aiguille comme un élément dynamique
Pour rendre l'aiguille dynamique, créez un graphique combiné : choisissez le graphique en anneau pour la représentation interne des valeurs et un graphique circulaire pour l'aiguille. Placez l'aiguille sur l'axe secondaire pour qu'elle soit affichée au-dessus du graphique en anneau.
Vérification de la fonctionnalité
Avec ces étapes, vous devriez maintenant être capable de créer un tachymètre fonctionnel dans Excel. Vérifiez que vous pouvez sélectionner différentes valeurs dans votre liste déroulante et observer que l'aiguille s'ajuste en conséquence.
Alternatives pour la visualisation du diagramme de compteur
Il existe des méthodes alternatives pour visualiser un diagramme de compteur dans Excel, que vous pouvez également essayer. Une option est d'utiliser un diagramme de dispersion avec des lignes interpolées. Vous pouvez calculer les valeurs de base en utilisant la formule de l'angle en Excel pour obtenir les coordonnées XY de l'aiguille.
Résumé
Les diagrammes de compteur sont des outils efficaces pour visualiser des indicateurs. En combinant des diagrammes en anneau et en cercle, vous pouvez créer des tableaux de bord attrayants dans Excel qui réagissent de manière dynamique à différentes entrées. Les étapes comprennent la préparation des données, la création de listes déroulantes, le dessin des diagrammes et l'ajout de l'aiguille. Avec ces instructions, vous serez bien équipé pour concevoir vos propres diagrammes de compteur.
Foire aux questions fréquentes
Comment créer un diagramme de compteur dans Excel ?Vous devez préparer les données nécessaires, configurer un champ de liste déroulante, créer un diagramme en anneau et le personnaliser pour ajouter une aiguille de compteur.
Puis-je personnaliser dynamiquement le diagramme de compteur ?Oui, en créant une liste déroulante pour les valeurs, l'aiguille de compteur peut s'adapter dynamiquement.
Comment puis-je modifier les couleurs dans le diagramme ?Vous pouvez ajuster les couleurs de remplissage des différentes zones du diagramme en utilisant les options de formatage de diagramme appropriées dans Excel.
