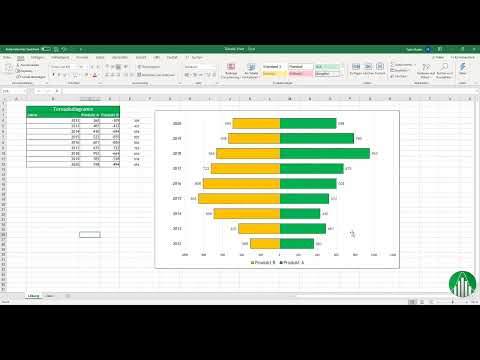

Créer des diagrammes en tornado dans Excel

Les diagrammes en forme de tornade sont un moyen efficace de visualiser et de comparer des données. Ils représentent une visualisation claire et intuitive, qui joue un rôle important notamment dans les domaines de l'analyse de données et des rapports. Dans ce guide, vous apprendrez étape par étape comment créer un diagramme en forme de tornade dans Excel. Nous utilisons une série de données d'exemple qui vous aidera à suivre facilement les étapes.

Principales constatations

• Les diagrammes en forme de tornade visualisent les informations à travers des barres successives.
• Vous devez utiliser des valeurs négatives d'un côté pour une représentation correcte.
• Les libellés des axes doivent être clairs et compréhensibles.

Préparation des données brutes

Pour créer un diagramme en forme de tornade, vous avez d'abord besoin de vos données brutes. J'ai préparé les années 2012 à 2020 ainsi que les chiffres correspondants pour deux produits. Ces données sont la base de votre diagramme.

Transformation des données

Comme un diagramme en forme de tornade nécessite généralement des nombres négatifs du côté gauche, vous devez ajuster vos données. Dans notre cas, comme nous n'avons que des nombres positifs, vous devez multiplier les chiffres du produit B par -1. Cela permet de les représenter comme s'ils étaient négatifs.

Création du diagramme en forme de tornade

Une fois les données transformées comme il se doit, vous pouvez créer le diagramme dans Excel. Allez dans la barre de menus et sélectionnez "Insérer". Parmi les options de diagramme, choisissez le diagramme à barres empilées, qui convient pour un diagramme en forme de tornade.

Formatage du diagramme

Après avoir inséré le diagramme, vous remarquerez que la représentation n'est pas encore optimale. Vous devez ajuster les barres et modifier la largeur pour rendre la visualisation plus attrayante. Il est conseillé de réduire la largeur des barres de la configuration par défaut à environ 50 %.

Ajout des libellés des données

Pour améliorer la lisibilité du diagramme, vous devriez également ajouter des libellés aux données. Cliquez avec le bouton droit de la souris sur les barres correspondantes et sélectionnez l'option "Ajouter des libellés de données". Cela vous donnera un aperçu précis des valeurs représentées.

Positionnement des valeurs

Ayant retravaillé le diagramme pour une meilleure visualisation, veillez à ce que les valeurs positives et négatives du produit B soient correctement affichées. Pour ce faire, reliez à nouveau les nombres positifs et formatez-les en conséquence.

Adjustement des axes

Une composante importante d'un diagramme en forme de tornade efficace est le formatage des axes. Modifiez l'axe horizontal pour afficher les années correspondantes au lieu de chiffres. Cela rendra votre diagramme clair, compréhensible et professionnel.

Résumé

Vous avez maintenant appris comment créer et personnaliser un diagramme en forme de tornade dans Excel. Cela inclut la préparation des données, la création du diagramme, l'ajout de libellés aux données et le formatage des axes. Avec ces connaissances, vous serez capable de présenter des données complexes de manière attrayante.
