Adobe InDesign n'est pas seulement un outil de mise en page et de publication de premier ordre, mais offre également des fonctionnalités puissantes pour créer des graphiques vectoriels directement dans le programme. Avec les outils de dessin intégrés, vous pouvez créer des formes, des lignes et des graphiques complexes sans avoir à utiliser des applications externes telles qu'Illustrator. Dans ce tutoriel, je vais vous montrer étape par étape comment créer, modifier et intégrer harmonieusement des graphiques vectoriels dans InDesign. Commençons et exploitons pleinement les possibilités créatives d'InDesign!
Vous créez la forme de base d'une image vectorielle avec l'un des outils de cadre graphique - donc avec l'outil Rectangle, l'outil Ellipse ou l'outil Polygone. Après avoir sélectionné une forme de base (rectangulaire, ronde ou polygonale), vous pouvez déjà définir une couleur de remplissage et éventuellement de contour dans la palette de contrôle.
Ensuite, faites glisser la forme avec le bouton de la souris enfoncé. Lorsque vous faites glisser, les dimensions de hauteur et de largeur sont affichées dans un petit champ gris à droite de la forme en cours de création. En cliquant dans la forme créée, vous pouvez également entrer les dimensions exactes dans une boîte de dialogue qui s'ouvre. Cela est particulièrement utile pour un polygone, car en plus de la largeur et de la hauteur, le nombre de côtés et l'angle de la forme en étoile peuvent également être définis.
Vous pouvez également cliquer d'abord sur la page avec l'outil sélectionné pour effectuer les réglages dans cette boîte de dialogue dès le départ.
Avec la touche Majuscule enfoncée, la largeur et la hauteur de la forme sont identiques - c'est-à-dire carrée, circulaire ou étoile ou polygone uniforme. Avec la touche Alt+Majuscule, la forme se crée uniformément à partir du centre.
Vous pouvez rapidement définir l'épaisseur et la couleur du contour ainsi que le style du contour dans la palette de contrôle.
Avec le panneau de contour (menu Fenêtre>Contour ou F10), vous pouvez également régler l'alignement - extérieur (entoure la forme sans la chevaucher), central (la moitié de l'épaisseur du contour se chevauche avec la forme, l'autre moitié l'entoure) et intérieur (le contour chevauche la forme dans toute sa largeur) -.
Lorsque vous déplacez le curseur avec l'outil de sélection vers un point d'ancrage de l'objet sélectionné, il se transforme en une flèche double courbée. Vous pouvez ainsi faire pivoter l'objet autour de son centre. Plus vous vous éloignez de l'objet, plus l'angle de rotation devient petit et plus vous pouvez effectuer une rotation précise. Avec la touche Majuscule enfoncée, la rotation se fait par incréments de 45 degrés. Si l'angle doit avoir une mesure exacte, choisissez la commande Transformer>Rotation dans le menu Objet.
La transformation comme la rotation ou la mise à l'échelle d'un objet se fait toujours à partir du point de référence choisi dans la palette de contrôle.
En plus des formes de cadre, vous pouvez également créer vos propres graphiques vectoriels à partir de polices. Sélectionnez une lettre quelconque et convertissez-la en tracés via le menu Typographie (raccourci Majuscule+Ctrl+O).
La lettre reçoit ensuite des points d'ancrage et peut être déplacée, mise à l'échelle, coloriée ou tournée comme un graphique vectoriel.
A partir de formes standard comme un rectangle, il est possible de développer complètement de nouvelles formes via des effets de coin. Sélectionnez l'entrée Options de coin dans le menu Objet.
Vous pouvez ensuite attribuer des formes différentes aux coins après avoir supprimé la chaîne. Par exemple, en choisissant un coin arrondi avec une valeur élevée pour deux coins diagonalement opposés, une forme ressemblant à une feuille est créée.
Si vous souhaitez appliquer fréquemment une forme conçue de cette manière, vous pouvez créer un format d'objet contenant toutes les propriétés souhaitées telles que option de coin, couleur de remplissage, contour, effets, etc. Si vous souhaitez utiliser la forme en tant que zone de texte, vous pouvez également inclure un format de paragraphe pour formater uniformément le texte.
Pour ce faire, sélectionnez l'objet, ouvrez le panneau de formats d'objet via le menu Fenêtre>Formats (Ctrl+F7), et cliquez sur le bouton Créer un nouveau format.
Ensuite, ouvrez le format d'objet 1 nouvellement créé avec un double-clic et attribuez-lui un nom significatif. Les paramètres appliqués à l'objet sont déjà enregistrés ici et peuvent être ajustés ou étendus avec des effets.
Les attributs de base sont définis pour l'ensemble de l'objet, tandis que les effets peuvent être attribués de manière différenciée à l'objet, au contour, au fond et au texte. Une forme nouvellement dessinée obtient désormais en un clic les propriétés enregistrées dans le style d'objet.
Lorsque vous sélectionnez un objet avec l'outil de sélection directe (A), vous pouvez le saisir avec la souris à un point d'ancrage et le déplacer en maintenant le bouton de la souris enfoncé. Cela permet de modifier la forme.
Vous pouvez également continuer à travailler sur cet objet modifié en utilisant les options de coins. Pour la modification des points d'ancrage, vous avez bien sûr accès à tous les outils regroupés sous le courbeau. Ils vous permettent d'ajouter, de supprimer et de convertir des points de direction pour adapter une forme selon vos souhaits.
Le Pathfinder est également une aide précieuse pour éditer les points de nœuds. Vous pouvez l'ouvrir via le menu Fenêtre>Objet et agencement.
Le Pathfinder offre entre autres la possibilité de donner une autre caractéristique aux points de nœuds d'un contour. Par exemple, vous pouvez transformer un simple point d'angle en un point de courbe symétrique. Pour ce faire, sélectionnez le point d'ancrage concerné avec l'outil de sélection directe (A) et cliquez ensuite sur le bouton correspondant dans le Pathfinder dans la section Convertir le point.
InDesign affiche une description dans une petite info-bulle lorsque vous passez la souris dessus. Le point recevra des poignées de tangence que vous pourrez déplacer avec la souris pour créer des courbes. En cliquant sur Point d'angle simple, vous pourrez facilement retransformer des courbes indésirables en angles.
Le Pathfinder offre en outre d'autres possibilités intéressantes pour construire des graphiques vectoriels complexes:
Dans la ligne Pathfinder du panneau du même nom, vous trouverez des boutons qui vous permettent de créer un NOUVEAU objet à partir de deux formes se chevauchant de différentes manières. Il est toujours nécessaire que les deux formes soient sélectionnées avec l'outil de sélection directe (A) (de sorte que les points d'ancrage des contours soient visibles).

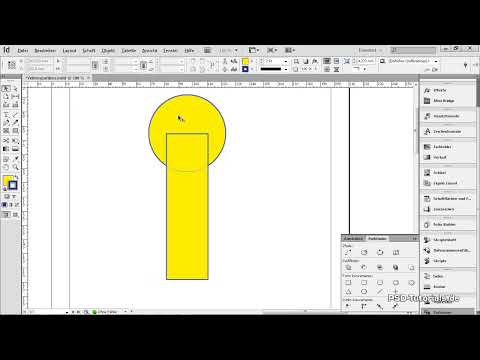

Si, par exemple, vous voulez ajouter une deuxième forme à une forme existante (par exemple, attacher un cercle quelque part), positionnez d'abord l'objet à l'endroit souhaité, sélectionnez-le ensuite avec l'outil de sélection directe (A) et cliquez en plus en maintenant la touche Majuscule enfoncée (sélection multiple) sur la deuxième forme.
Après avoir cliqué sur le bouton Ajouter du Pathfinder, les deux formes fusionneront en une seule.
À l'inverse, avec Soustraire, vous pouvez découper la zone superposée d'une seconde forme de la forme vectorielle sous-jacente. Cela permet de créer des formes complexes, symétriques et pourtant raffinées avec peu d'effort.
Avec Créer une intersection, seule la partie superposée de deux formes ou plus reste. Vous pouvez également exclure le chevauchement, ou soustraire un objet situé à l'arrière-plan de celui situé au-dessus.
Si vous souhaitez relier les deux points finaux d'un chemin ouvert pour former un chemin fermé, sélectionnez-les avec l'outil de sélection directe et cliquez sur Rejoindre les segments dans le Pathfinder. InDesign rapproche ensuite les deux points d'ancrage l'un vers l'autre et les relie, créant ainsi une forme fermée.
De cette manière, il est possible de créer une variété de formes graphiques.
