Pada bagian kedua ini, saya akan menunjukkan kepada Anda cara menggambar jalan utama, jalan tol, dan perlintasan kereta api.

1. Membuat Jalan Utama

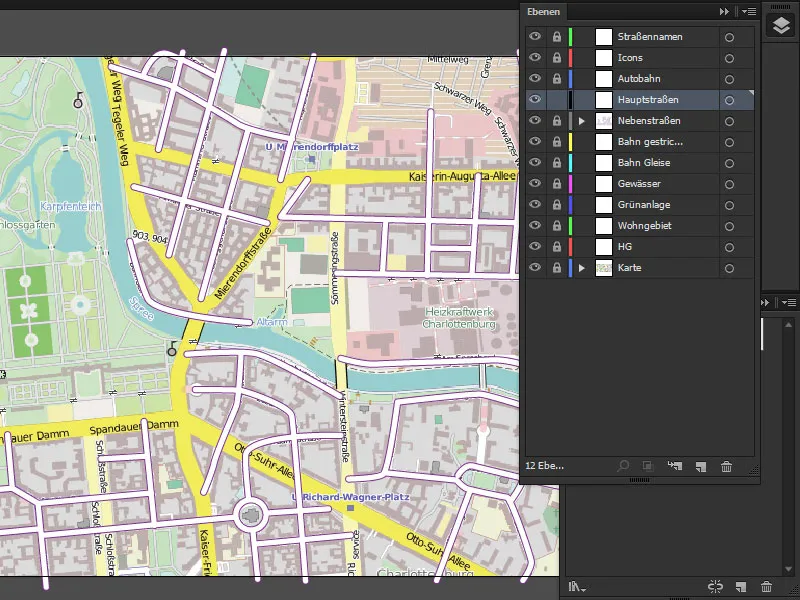

Kita akan memulai dengan jalan utama dengan memblokir jalan-jalan kecil dan membuka blokir jalan utama, kemudian mencoret-coret lapisan sekali.

Kartografi (membuat peta arah) dengan Illustrator - Bagian 2

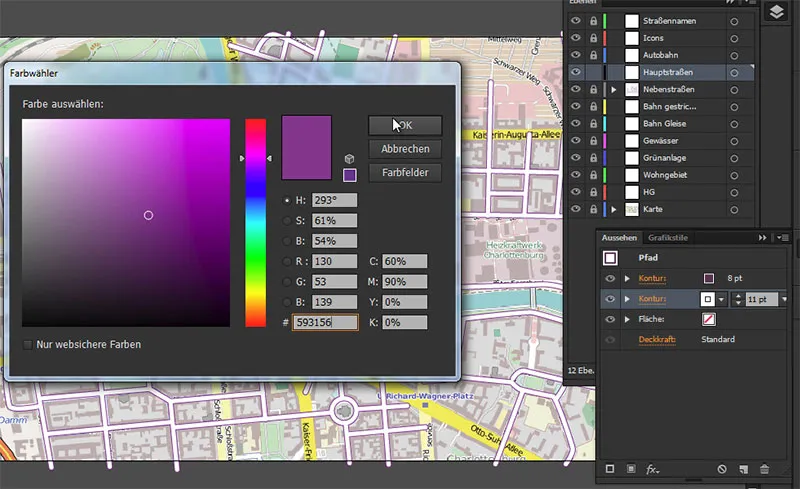

Kita akan menggunakan Perangkat Jalur dan masuk ke Panel Tampilan. Di sana, pilihlah Kontur sebesar 8 Pt dan tambahkan kontur lain dengan kekuatan 11 Pt. Kontur ini berwarna putih dan yang atas memiliki warna #593156.

• Kontur atas: 8 Pt #593156
• bawah: 11 Pt putih

Lalu klik pada OK.

Kartografi (membuat peta jalan) dengan Illustrator - Bagian 2

Sekarang kita bisa mulai menggambar jalan-jalan di sini. Seperti yang bisa kita lihat dengan jelas di sini, semua jalan utama ditandai dengan warna kuning. Dengan menahan tombol spasi, kita dapat memindahkan tampilan.

Kartografi (menggambar peta arah) dengan Illustrator - Bagian 2

2. Membuat Gaya Grafis

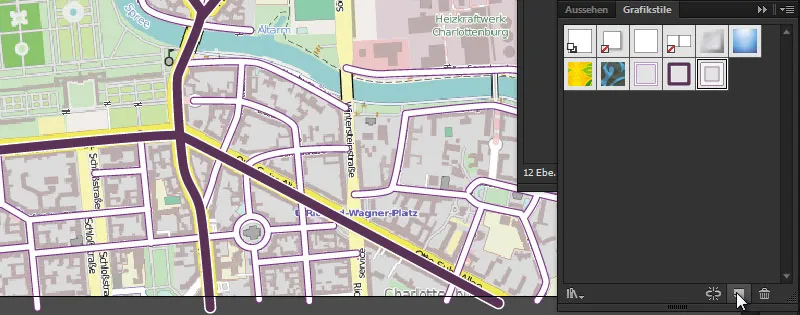

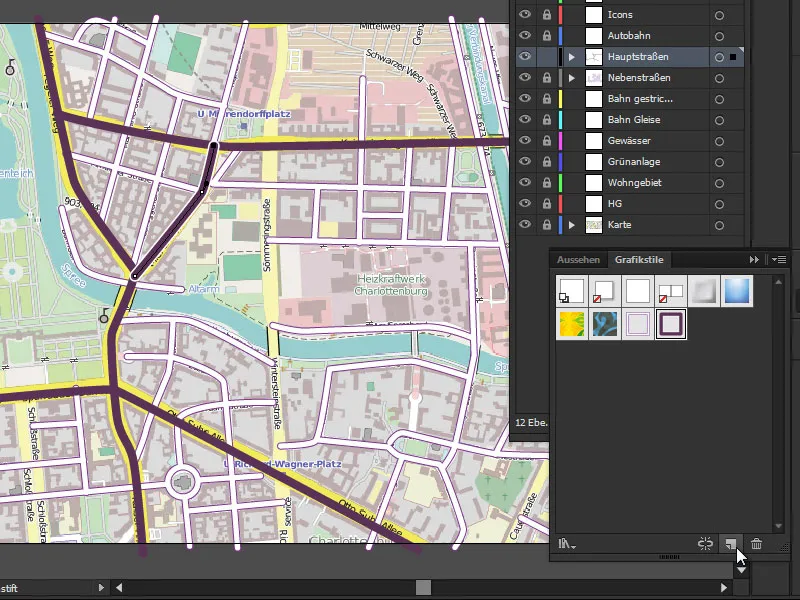

Pengaturan yang sebelumnya dilakukan dalam Panel Tampilan dapat kita simpan sebagai Gaya Grafis. Untuk melakukannya, masuk ke Panel Gaya Grafis, klik pada Ikon: Gaya Grafis Baru dan gaya grafis jalan utama kita telah disimpan.

Kartografi (membuat peta arah) dengan Illustrator - Bagian 2

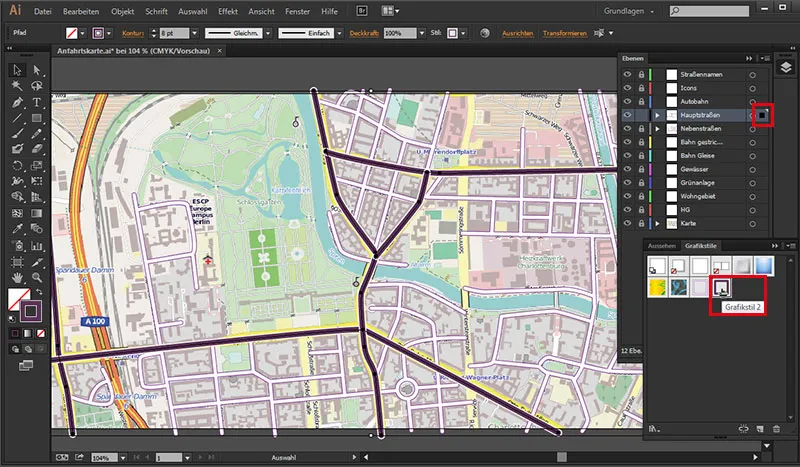

Sekarang kita hanya perlu menandai jalan utama dan klik gaya grafis di Panel Gaya Grafis ...

Kartografi (membuat peta arah) dengan Illustrator - Bagian 2

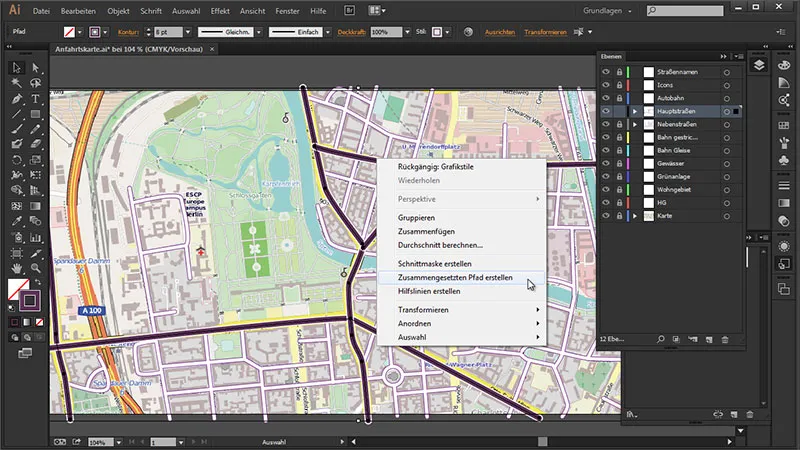

Sekarang, karena jalan-jalan saling tumpang tindih lagi, kita perlu membuat Jalur Gabungan, untuk menghubungkannya. Pastikan terlebih dahulu bahwa semua Jalur telah dipilih, lalu klik:

Klik Kanan>Buat Jalur Gabungan.

Kartografi (membuat peta arah) dengan Illustrator - Bagian 2

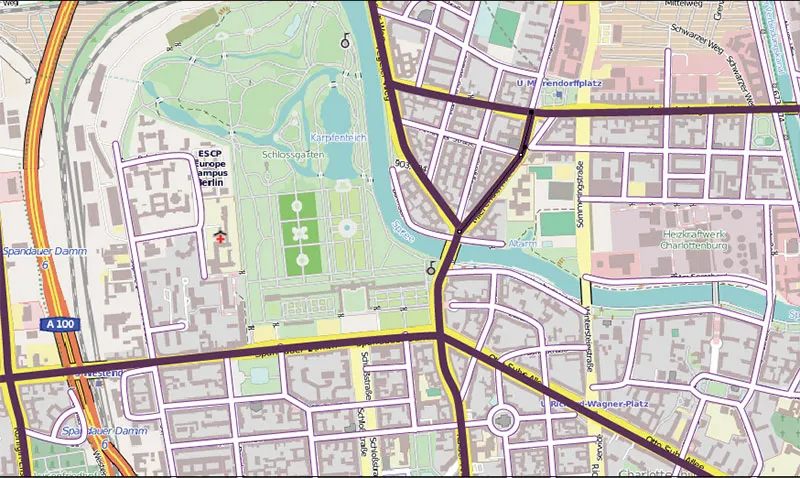

Dengan demikian, semua Jalur telah bergabung kembali.

Kartografi (menggambar peta arah) dengan Illustrator - Bagian 2

3. Membuat Jalan Tol

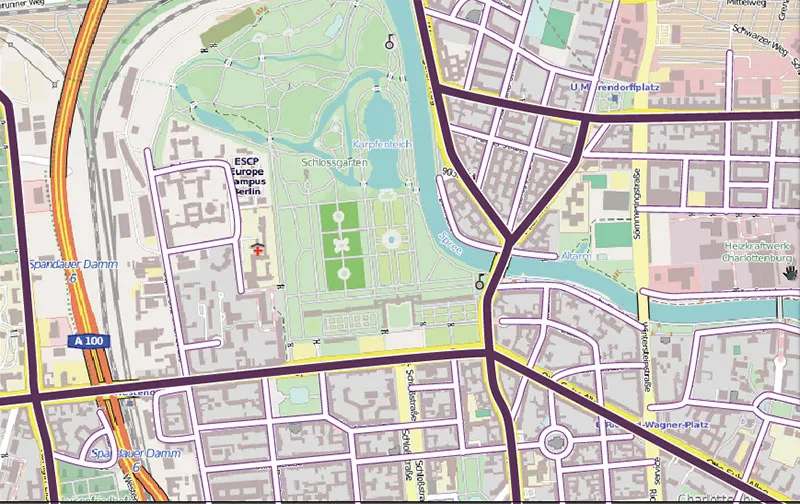

Untuk jalan tol, kembali ke Panel Lapisan kita, blokir jalan utama dan buka blokir jalan tol.

Kartografi (membuat peta arah) dengan Illustrator - Bagian 2

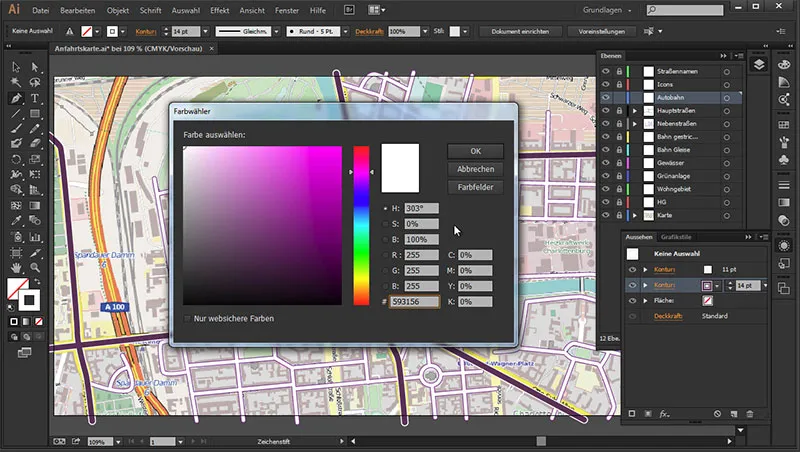

Dengan Perangkat Jalur aktif, pergi ke Panel Tampilan dan atur Kontur di sana. Kita setel menjadi 11 Pt dan di bawahnya menjadi 14 Pt. Kontur atas adalah putih dan yang bawah berwarna #593156.

• Kontur atas: 11 Pt putih
• bawah: 14 Pt #593156

Kartografi (membuat peta arah) dengan Illustrator - Bagian 2

Pengaturan ini kita simpan di Panel Gaya Grafis sebagai Gaya Grafis Baru ...

Kartografi (membuat peta arah) menggunakan Illustrator - Bagian 2

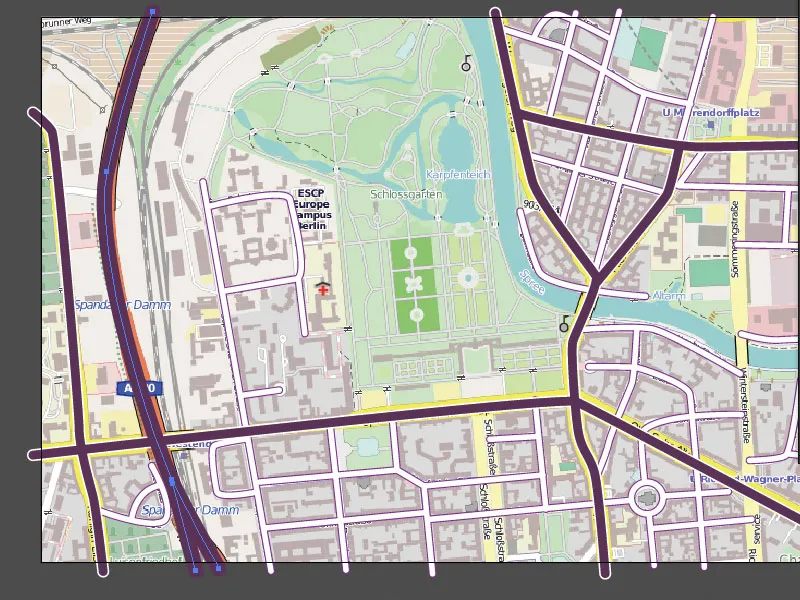

Sekarang kita bisa mulai menggambar jalan tol.

Kartografi (membuat peta arah) dengan Illustrator - Bagian 2

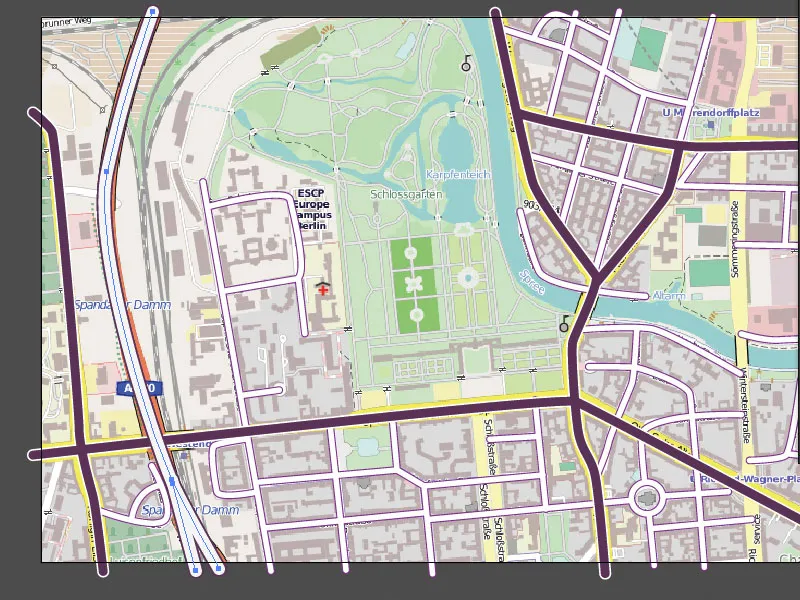

Dengan satu klik pada Gaya Grafis, kita memberikan warna yang sesuai pada jalan tol.

Kartografi (menggambar peta jalan) dengan Illustrator - Bagian 2

4. Tambahkan Bayangan untuk Jalan-jalan

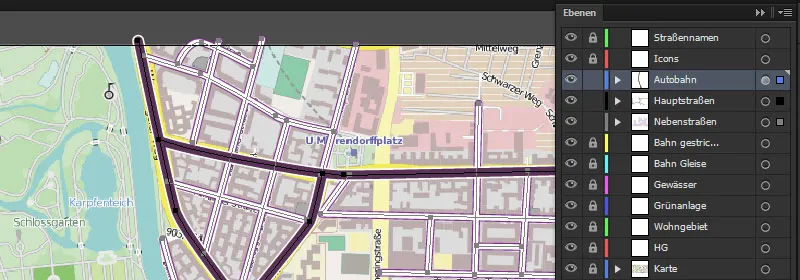

Sekarang, untuk sedikit lebih banyak kedalaman, kita akan memberikan bayangan kecil pada semua jalan di sini. Untuk melakukannya, buka blokir semua jalan dan tandai semuanya dengan menahan tombol Shift.

Kartografi (membuat peta arah) dengan Illustrator - Bagian 2

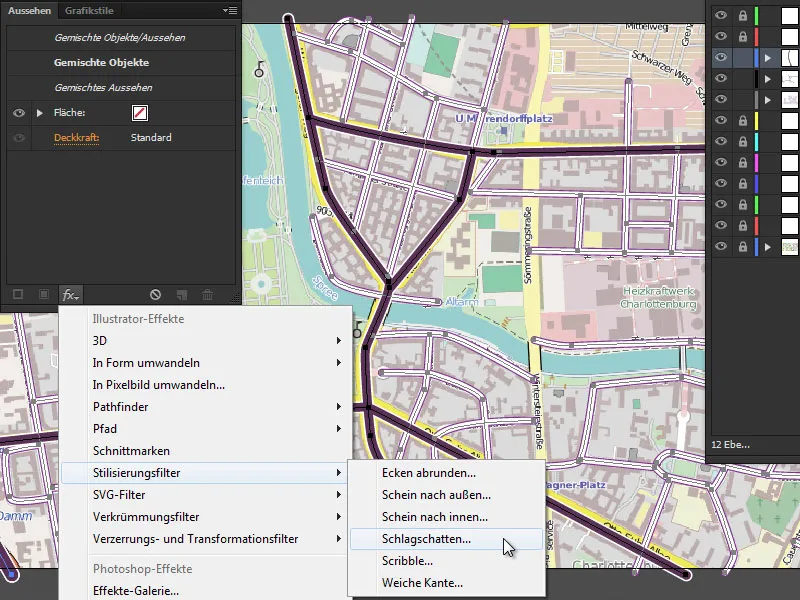

Lalu pergi ke Panel Tampilan dan klik pada simbol fx- kecil di bawah: Efek Adobe: Filter Stilisasi>Bayangan.

Kartografi (menggambar peta arah) dengan Illustrator - Bagian 2

Di sini kita memilih pengaturan berikut:

Mode: Multiplikasi
Opasitas: 50 %
x-Offset: 1 px
y-Offset: 1 px
Blur: 3 px
Warna: #593156

Kartografi (membuat peta arah) dengan Illustrator - Bagian 2

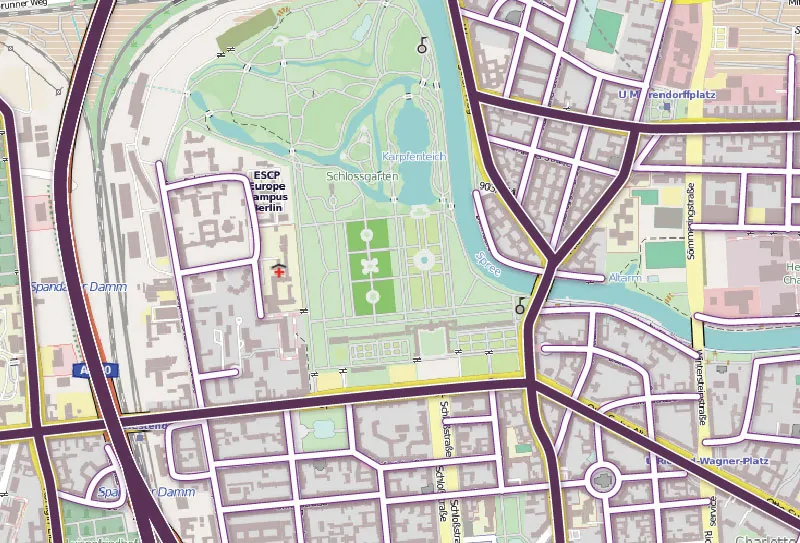

Hasil sementara:

Kartografi (membuat peta jalan) dengan Illustrator - Bagian 2.

5. Membuat Perlintasan Kereta Api

Variasi 1

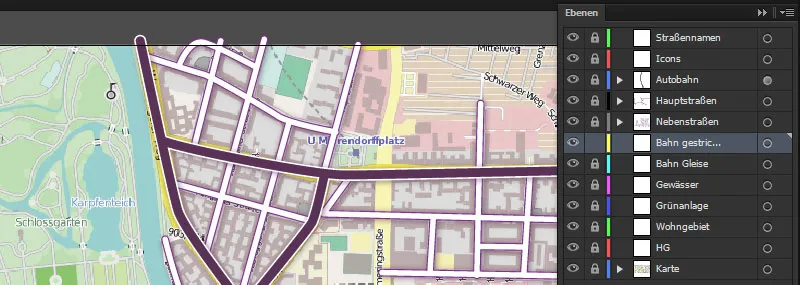

Selanjutnya kita akan menggambar perlintasan kereta api. Saya ingin menunjukkan dua cara seperti itu dapat terlihat. Kita akan mengunci jalan kita lagi dan sekali lagi kita akan membuka "Garis kereta api bergaris".

Kartografi (membuat peta arah) dengan Illustrator - Bagian 2

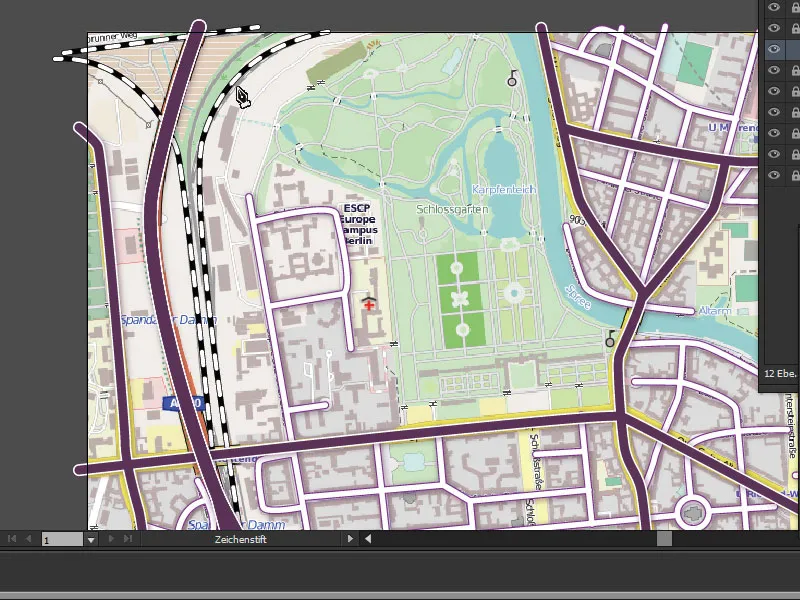

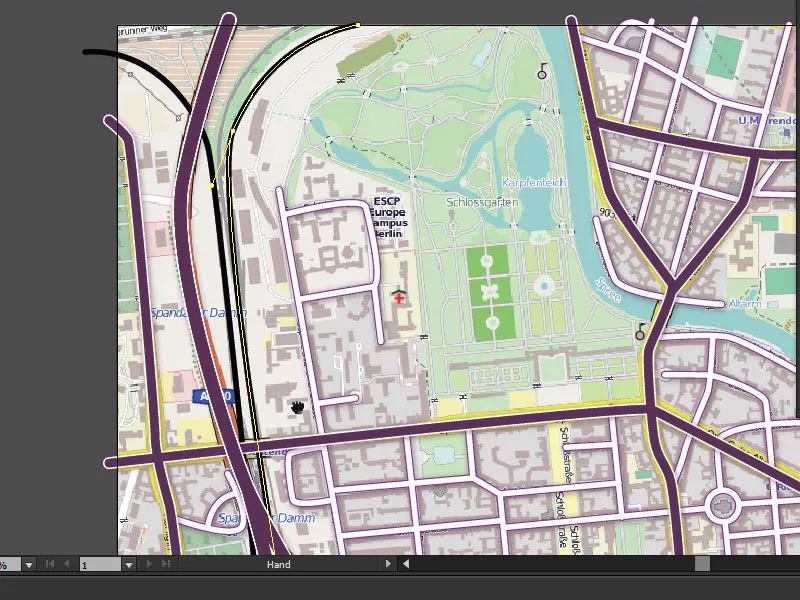

Dengan menggunakan Pensil kita mengambil Tipis hitam dengan ketebalan kontur 5 Pt dan menggambar jalur kereta api kita sepanjang rel.

Pemetaan (membuat peta arah) dengan Illustrator - Bagian 2

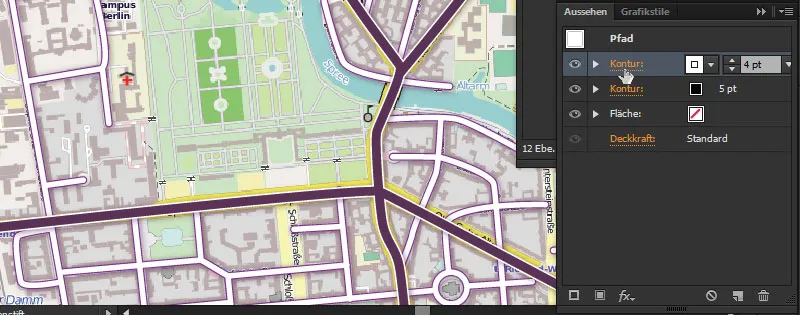

Kami membutuhkan kontur sudut yang dibulatkan untuk jalur kereta api. Mengapa persisnya, itu akan saya tunjukkan nanti. Pertama kita akan memberikan tekstur yang dibutuhkannya. Kami menandai jalur kereta api kita di Panel Layer dan membuat Kontur lain. Itu harus putih dan tebal 4 Pt.

Lalu kita klik sekali pada kata "Kontur" ...

Kartografi (membuat peta arah) dengan Illustrator - Bagian 2

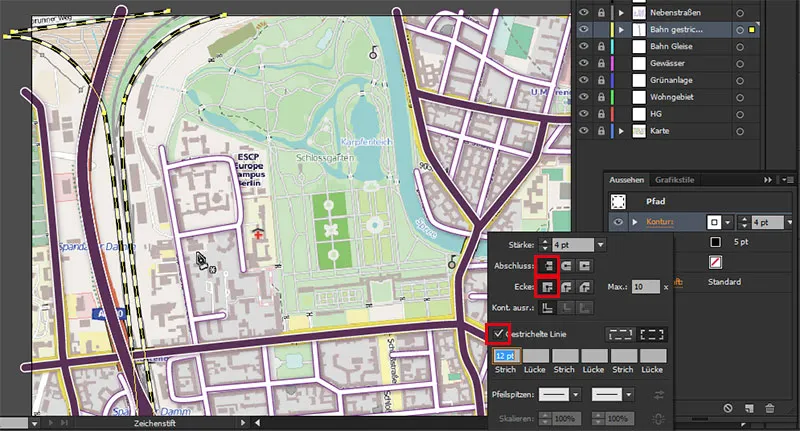

... dan ingin, agar sudutnya tidak dibulatkan. Sebelumnya kita klik pada Garis putus-putus.

Pemetaan (menggambar peta arah) dengan Illustrator - Bagian 2

Dan sekarang kita dapat mengikuti dengan seksama, karena jika sudutnya bulat (simbol kedua dari Penutupan dan Sudut dipilih daripada yang pertama masing-masing), kita akan memiliki perlintasan kereta api yang agak aneh.

Kartografi (membuat peta arah) dengan Illustrator - Bagian 2

Karena itu kita kembali ke Kontur, untuk mengepaskan sudut (seperti ditunjukkan dalam gambar kedua terakhir) ...

Kartografi (membuat peta arah) dengan Illustrator - Bagian 2

Variasi 2

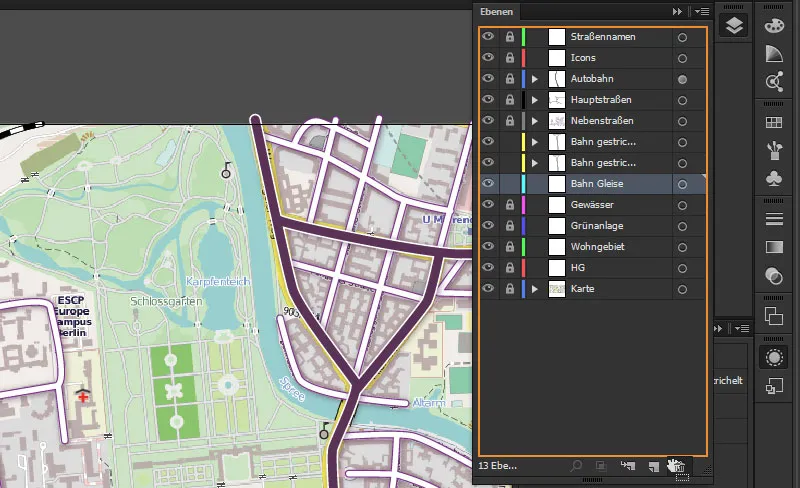

Sekarang saya akan menunjukkan kepada Anda cara lain di mana kita bisa mewakili trek kereta api. Untuk itu kita hanya akan menduplikasi lapisan "Garis kereta bergaris" kita dan dapat menghapus terlebih dahulu trek kereta api ...

Kartografi (membuat peta arah) dengan Illustrator - Bagian 2

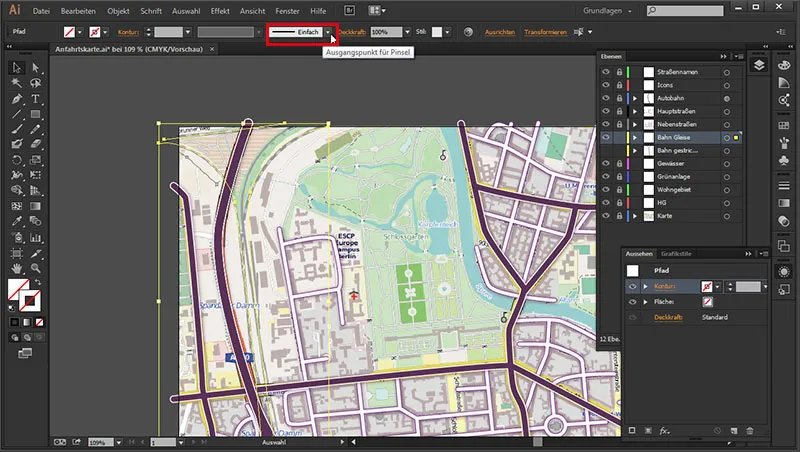

Jadi kami telah menyalin jalur, sehingga kita tidak perlu menggambar ulang. Kita sementara menyembunyikan jalur kereta bergaris kita dan dalam lapisan "Rel Rel" kita akan menghapus pengaturan kontur terlebih dahulu. Dan jika kita melihat lebih lanjut di sini, kita akan melihat bahwa kita memiliki lebih banyak opsi di bilah status jika kita mengklik simbol segitiga untuk Titik Mulai Sikat sekali ...

Pemetaan (membuat peta arah) dengan Illustrator - Bagian 2

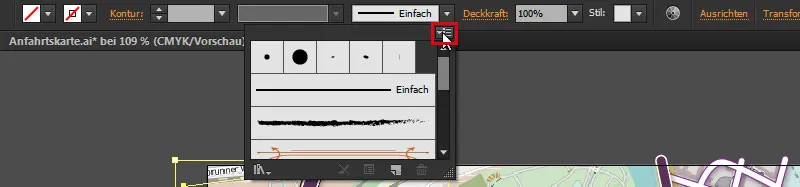

..., dan di sini kita bisa membuka Perpustakaan Sikat dengan menekan simbol segitiga kecil ...

Kartografi (membuat peta arah) dengan Illustrator - Bagian 2

Simbol Segitiga>Buka Pustaka Sikat>Garis>Garisan Ini dan Itu.

Kartografi (membuat peta arah) dengan Illustrator - Bagian 2

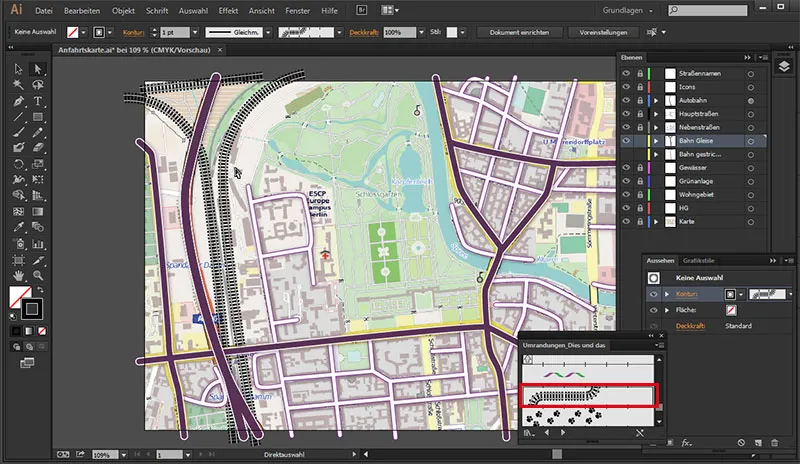

Maka akan terbuka panel untuk itu. Dan mari kita lihat apa yang kita miliki di sini. Kami menemukan di sana "Rel kereta api" dan cukup klik saja (sebelumnya lapisan Rel Rel harus dipilih). Dan sudah ada Gaya ini pada Kontur. Sekarang kita hanya perlu menyesuaikan Jalur dengan benar, sehingga rel tidak tumpang tindih dan masih memiliki ruang yang cukup.

Kartografi (membuat peta petunjuk arah) dengan Illustrator - Bagian 2

Ini adalah cara lain untuk mewakili rel kereta api, dan karena sekarang kami telah membuat kedua variasi dalam lapisan yang berbeda, sekarang kami bisa memilih mana yang kami sukai, dan biarkan ini tetap terlihat.

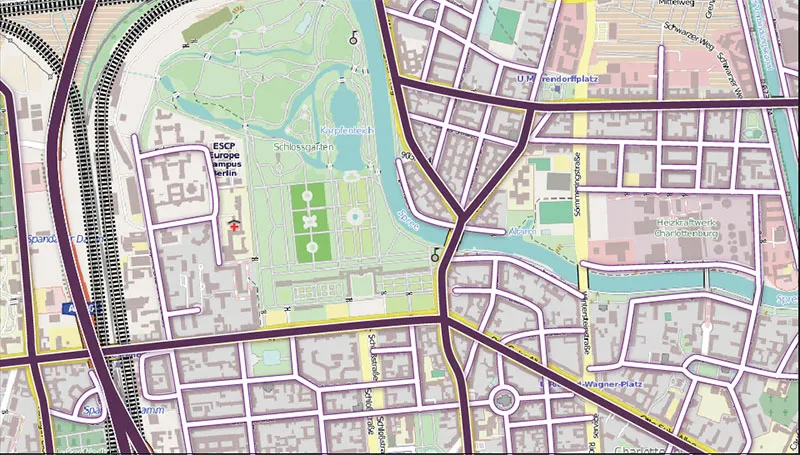

Ini adalah hasil sementara kami untuk bagian ini:

Pembuatan peta (membuat peta arah) dengan Illustrator - Bagian 2

Pada bagian selanjutnya, saya akan menunjukkan kepada Anda bagaimana cara kita menggambar area tinggal.
