Inserire illustrazioni in MS Visio non solo conferisce un tocco professionale al tuo lavoro, ma ti aiuta anche a comunicare le tue idee in modo visivo. In questa guida imparerai come integrare immagini, disegni CAD e diagrammi in modo efficiente nei tuoi documenti Visio. Passiamo subito ai passaggi pratici.
Punti chiave
- Per inserire illustrazioni in Visio, vai alla scheda "Inserisci".
- Ci sono diverse fonti da cui importare immagini, sia localmente che online.
- Puoi utilizzare strumenti per immagini per personalizzare, ruotare e modificare luminosità e contrasto delle tue grafiche.
- I diagrammi possono essere importati direttamente da Microsoft Excel in Visio, mantenendo i dati in modo dinamico.
Guida passo-passo
Attivare la scheda "Inserisci"

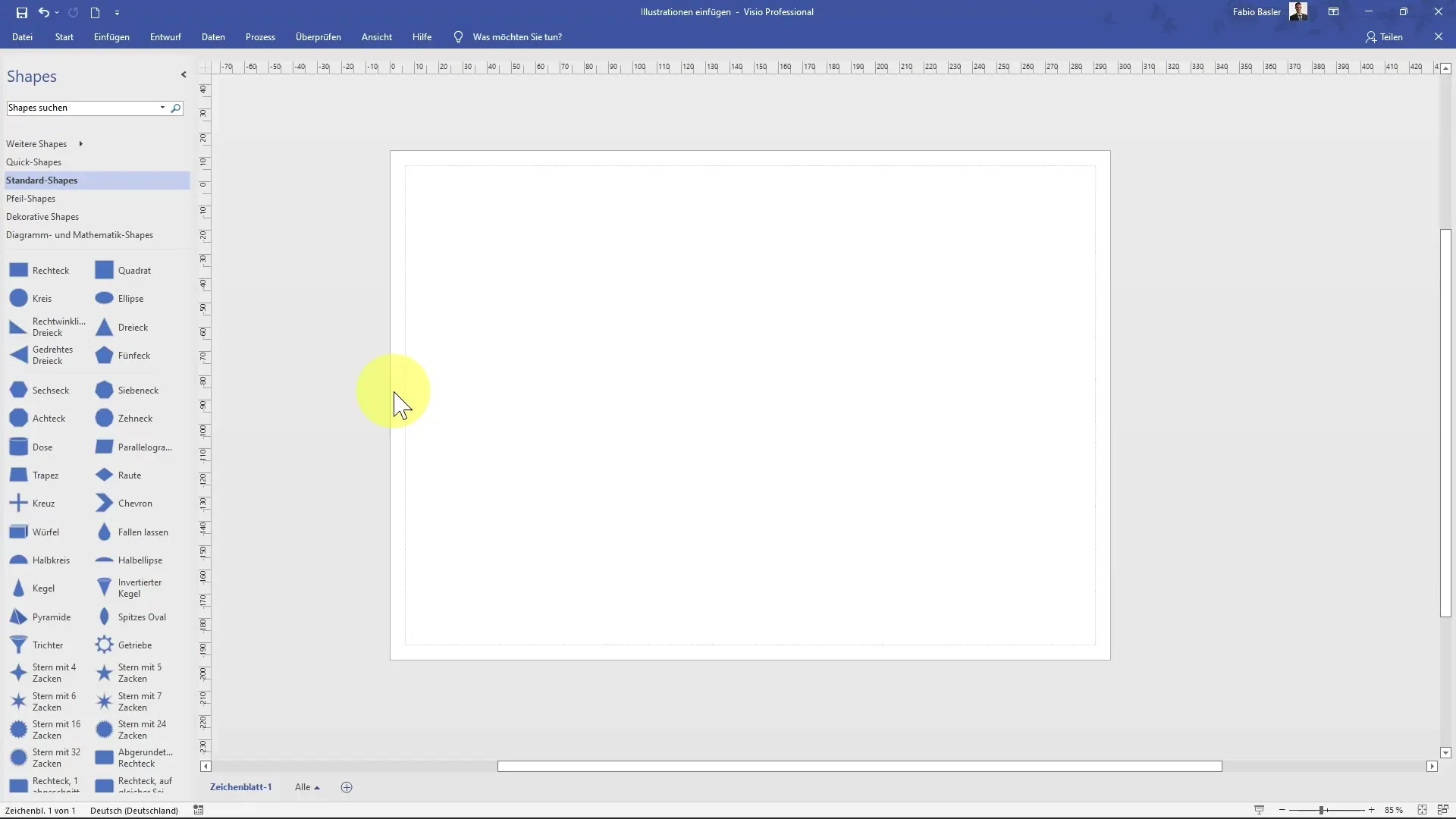

Prima di iniziare a inserire illustrazioni, assicurati di trovarti nella scheda corretta. Premi semplicemente il tasto Ctrl e F1 o fai doppio clic sulla scheda per visualizzarla.
Caricare immagini dal tuo computer

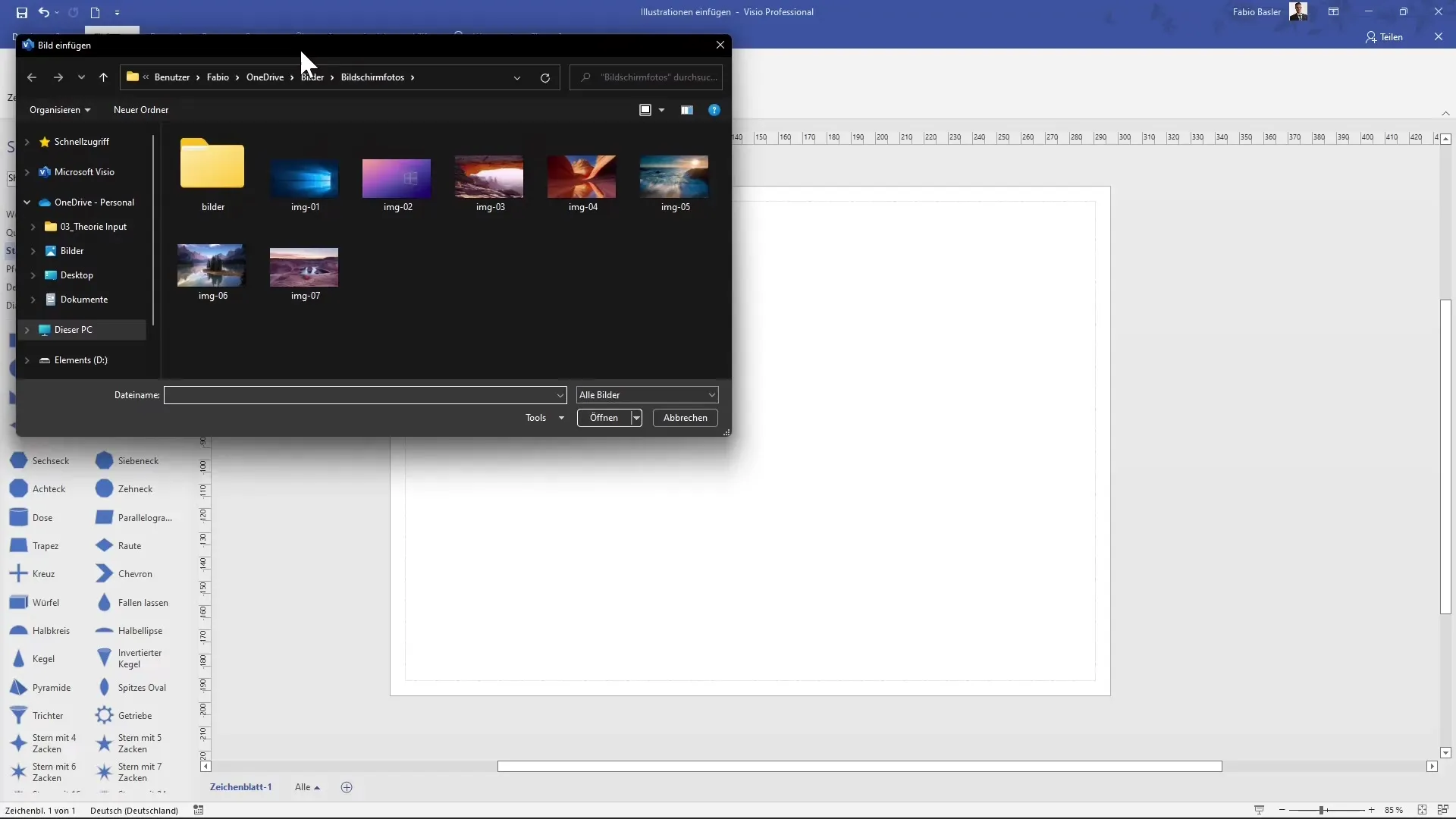

Vai al gruppo di comandi "Illustrazioni" nella scheda "Inserisci". Qui puoi fare clic su "Immagini" per cercare nel tuo computer e selezionare specifici file immagine. Apri il file desiderato, ad esempio un'immagine di esempio di Microsoft.
Aggiungere immagini da fonti online

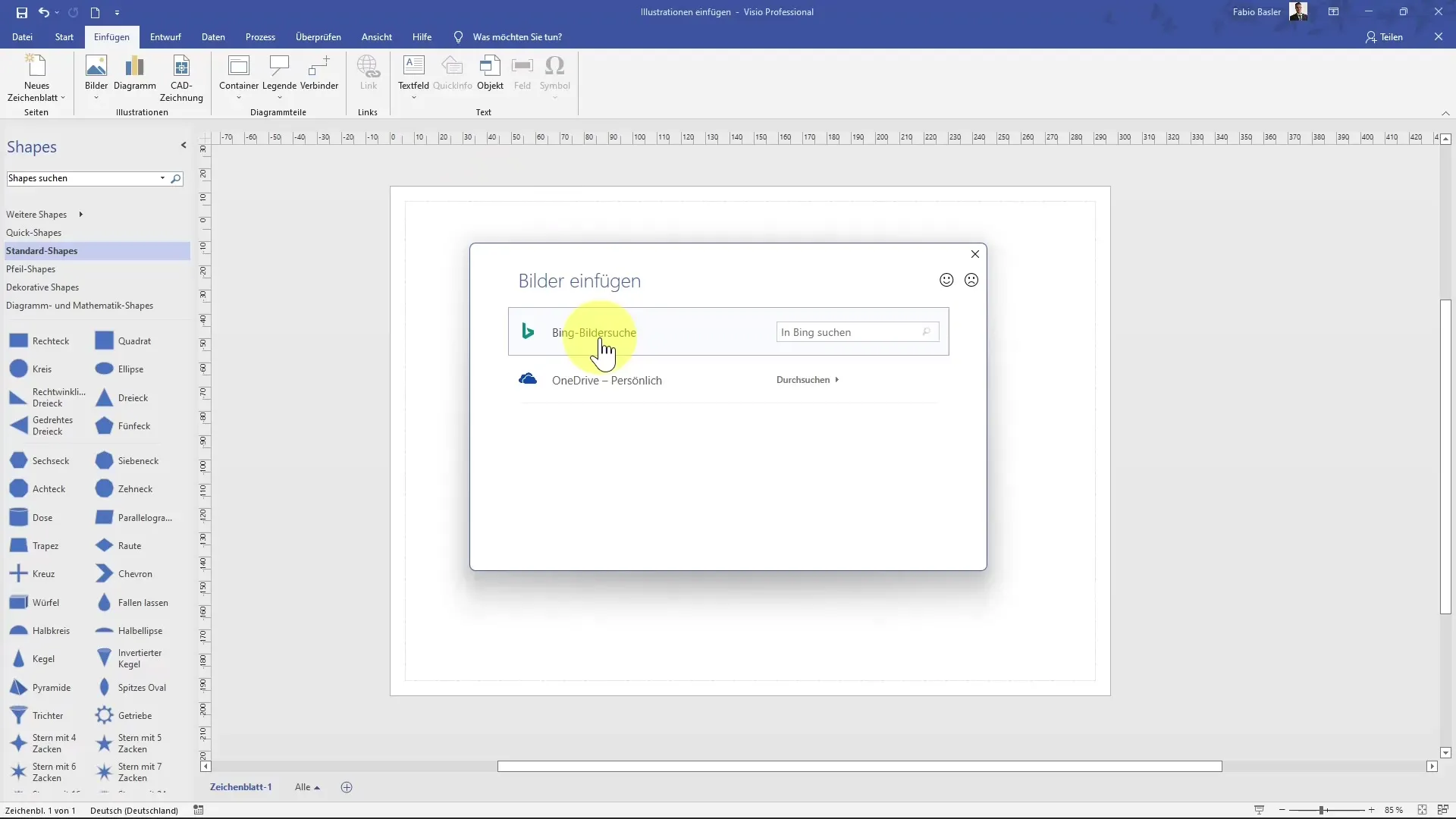

Oltre alle immagini salvate localmente, è possibile utilizzare immagini da Internet. Scegli un servizio di origine online, ad esempio Bing, e cerca la categoria desiderata, come "aerei" o "animali". Fai clic su un'immagine per inserirla nell'area di lavoro.

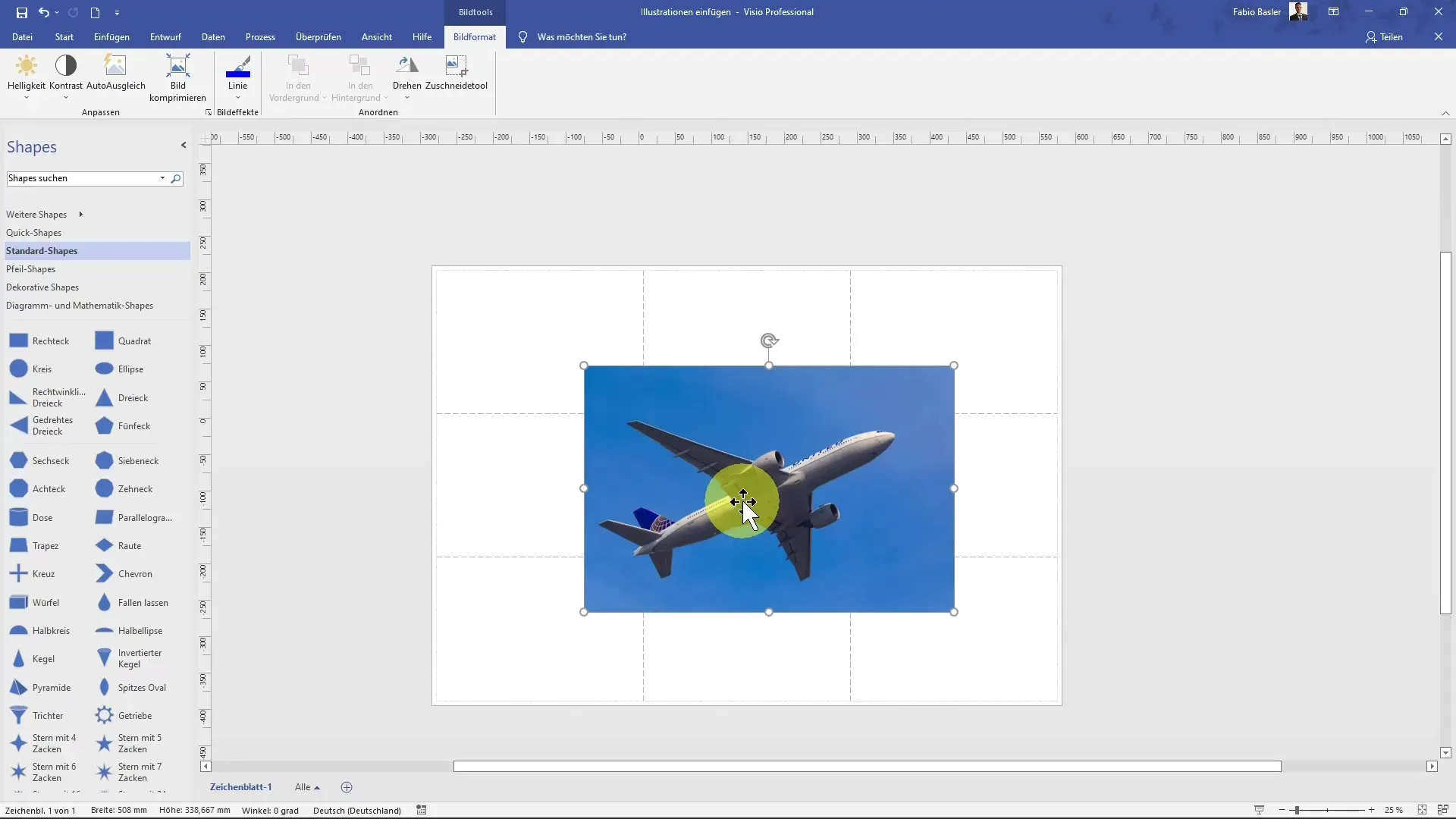

Personalizzare e posizionare l'immagine
Dopo aver aggiunto l'immagine, potrebbe essere necessario regolare la visualizzazione per vedere l'intera immagine. Utilizza il tasto Ctrl insieme alla rotellina del mouse o il cursore di zoom nella barra di stato.

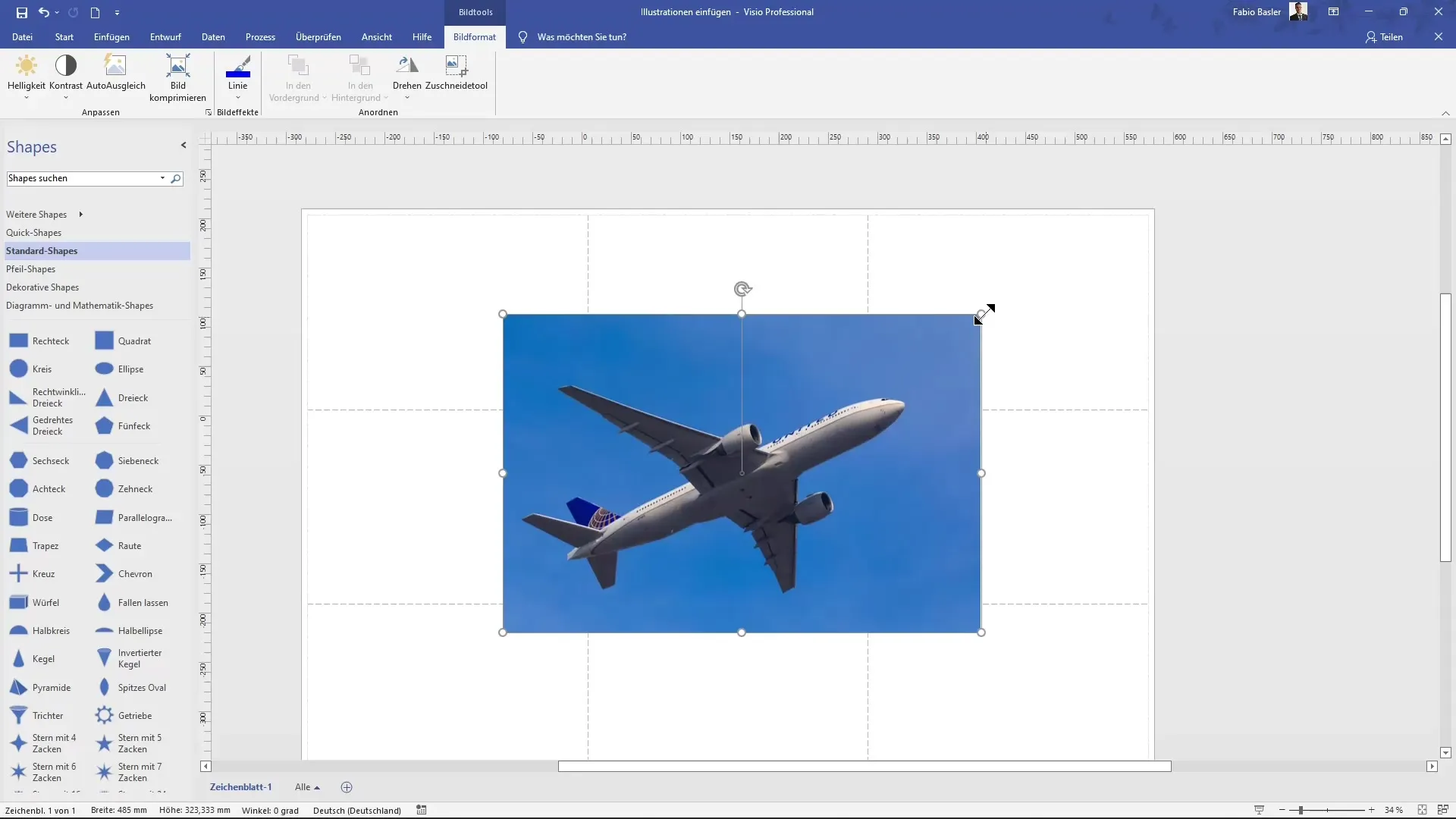

Una volta che l'immagine è visibile nell'area di lavoro, puoi lavorare sul rapporto di aspetto. Trascina gli angoli dell'immagine diagonalmente per mantenere le proporzioni.

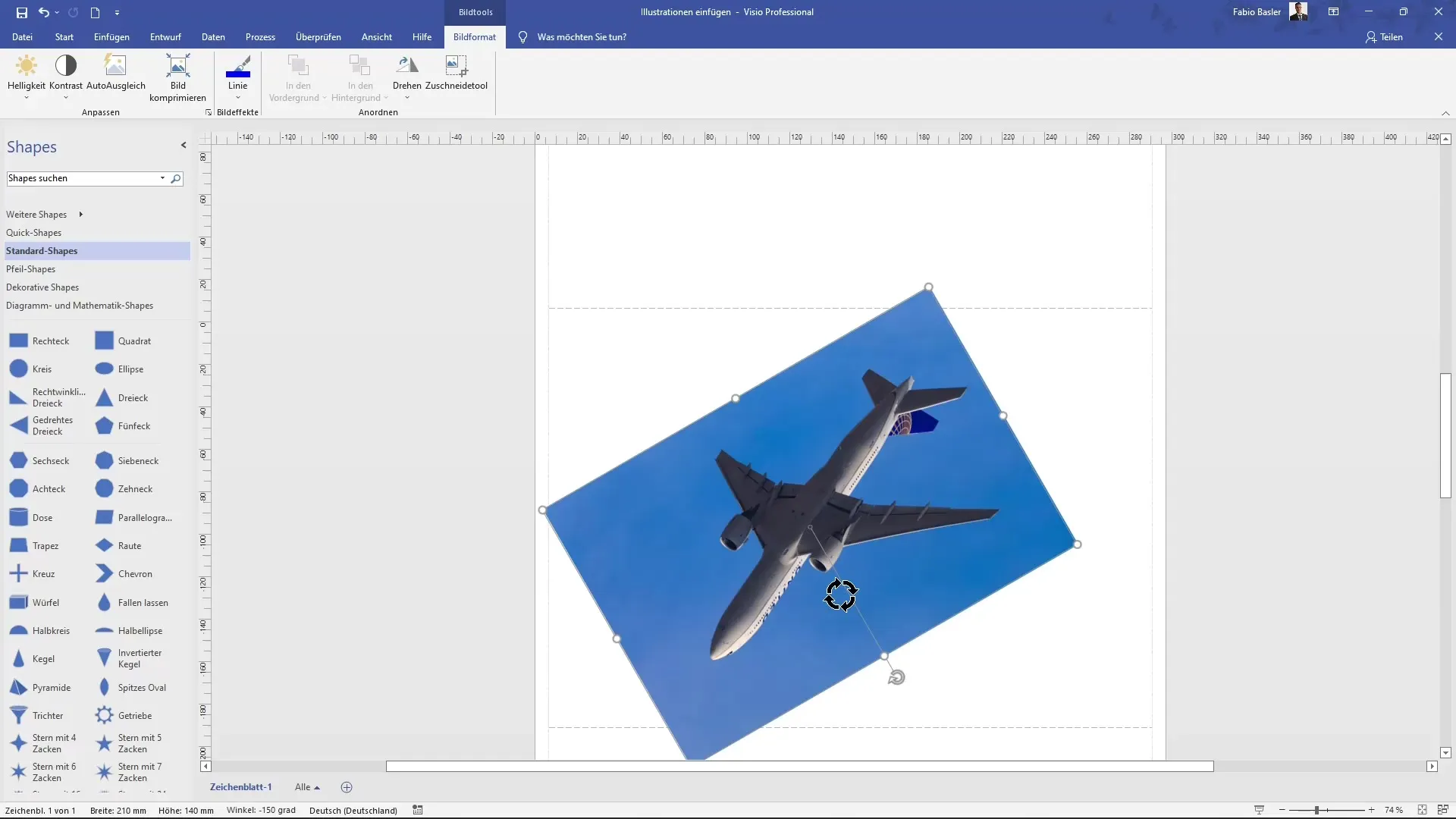

Ruotare e ritagliare l'immagine

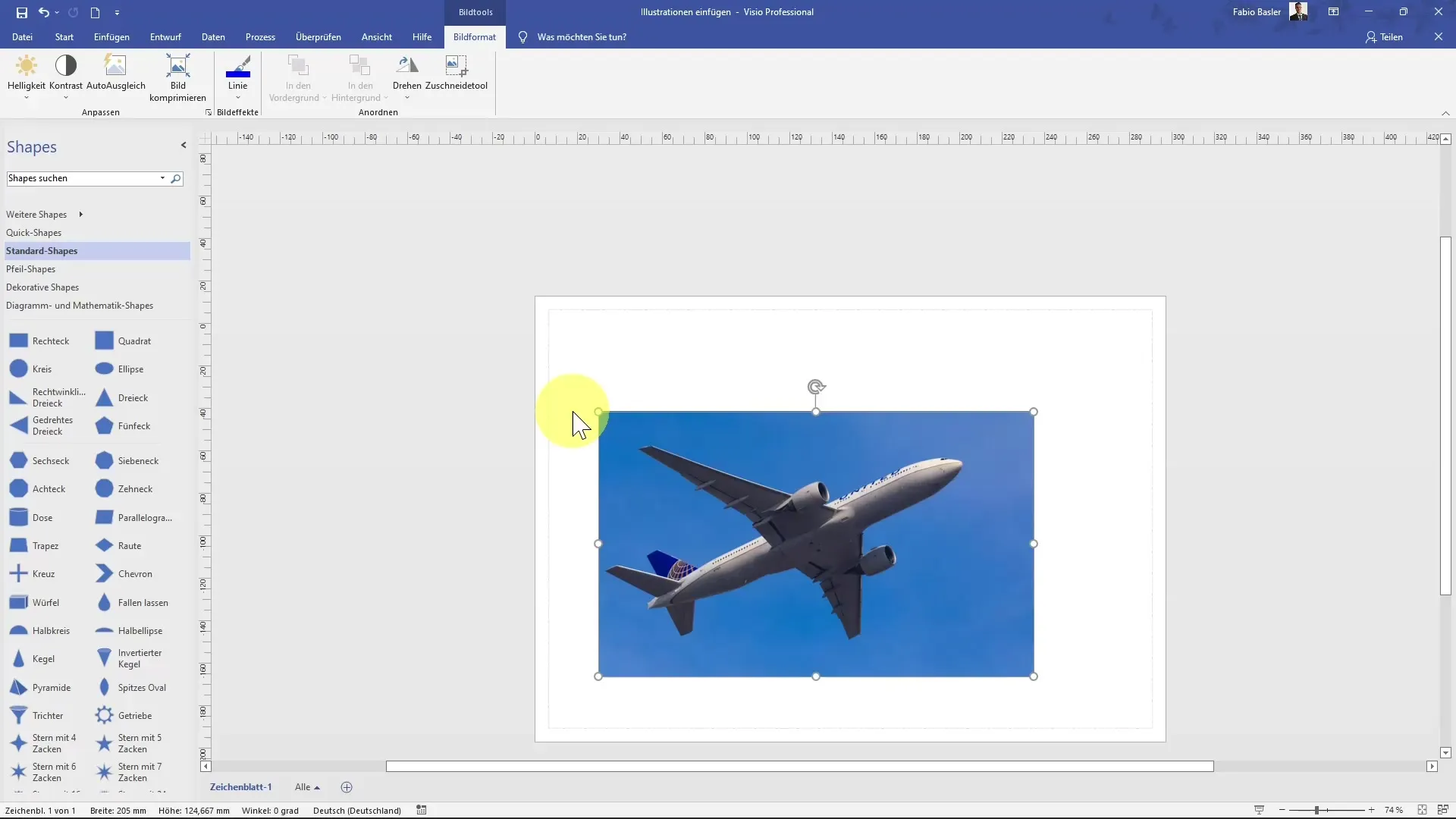

Per modificare l'immagine, puoi ruotarla o ritagliarla. Utilizza la freccia di rotazione. Hai la possibilità di ruotare l'immagine di 90° o 180°. Nota che con l'immagine attiva verranno visualizzati gli strumenti per l'immagine, che consentono ulteriori regolazioni.
Se desideri utilizzare solo una parte specifica dell'immagine, fai clic sul pulsante di ritaglio e seleziona l'area desiderata.
Aggiungere disegni CAD

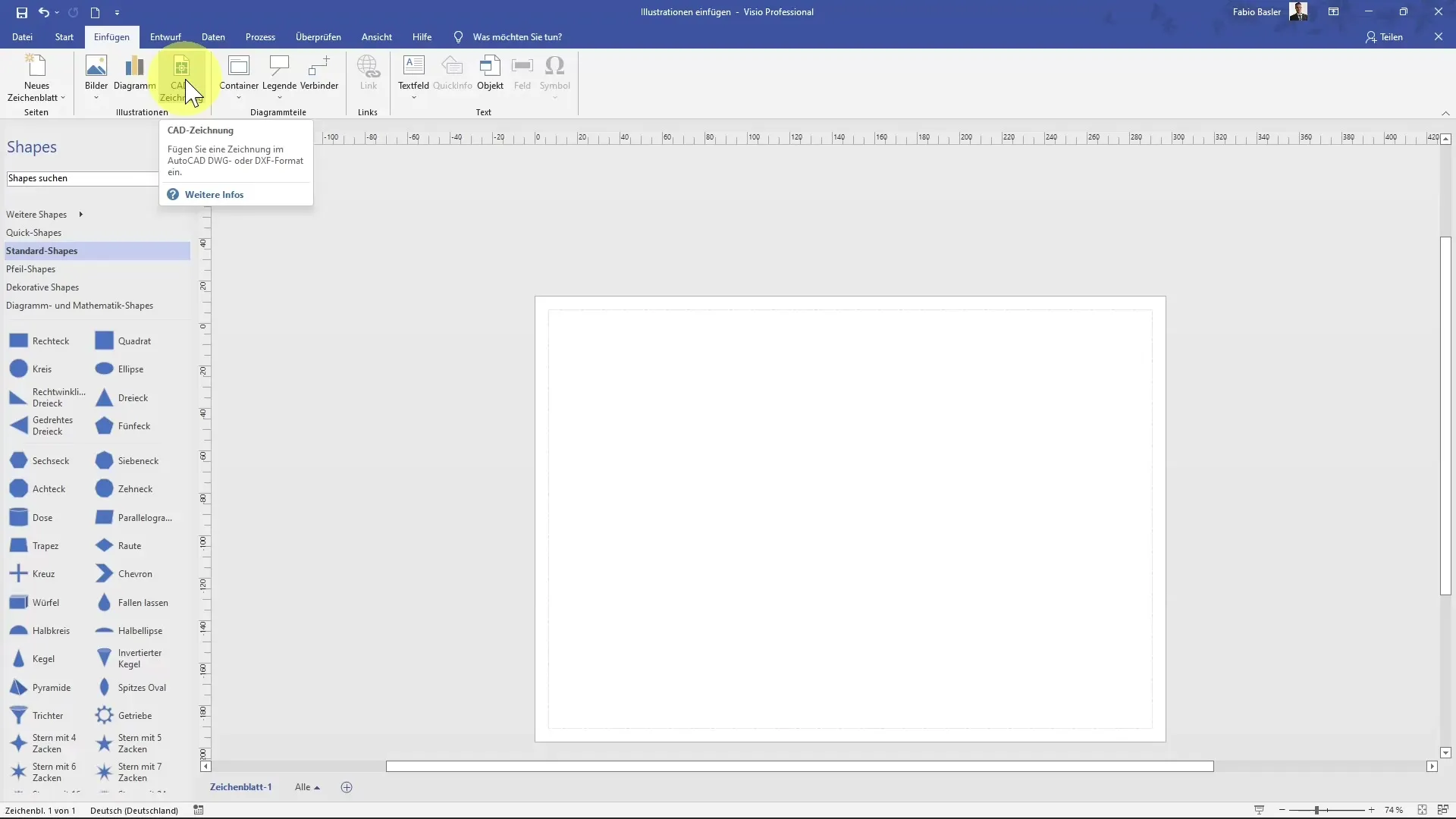

Torna al gruppo di comandi "Illustrazioni" e verifica la possibilità di inserire disegni CAD. Assicurati che siano in un formato supportato come DWG o DXF.

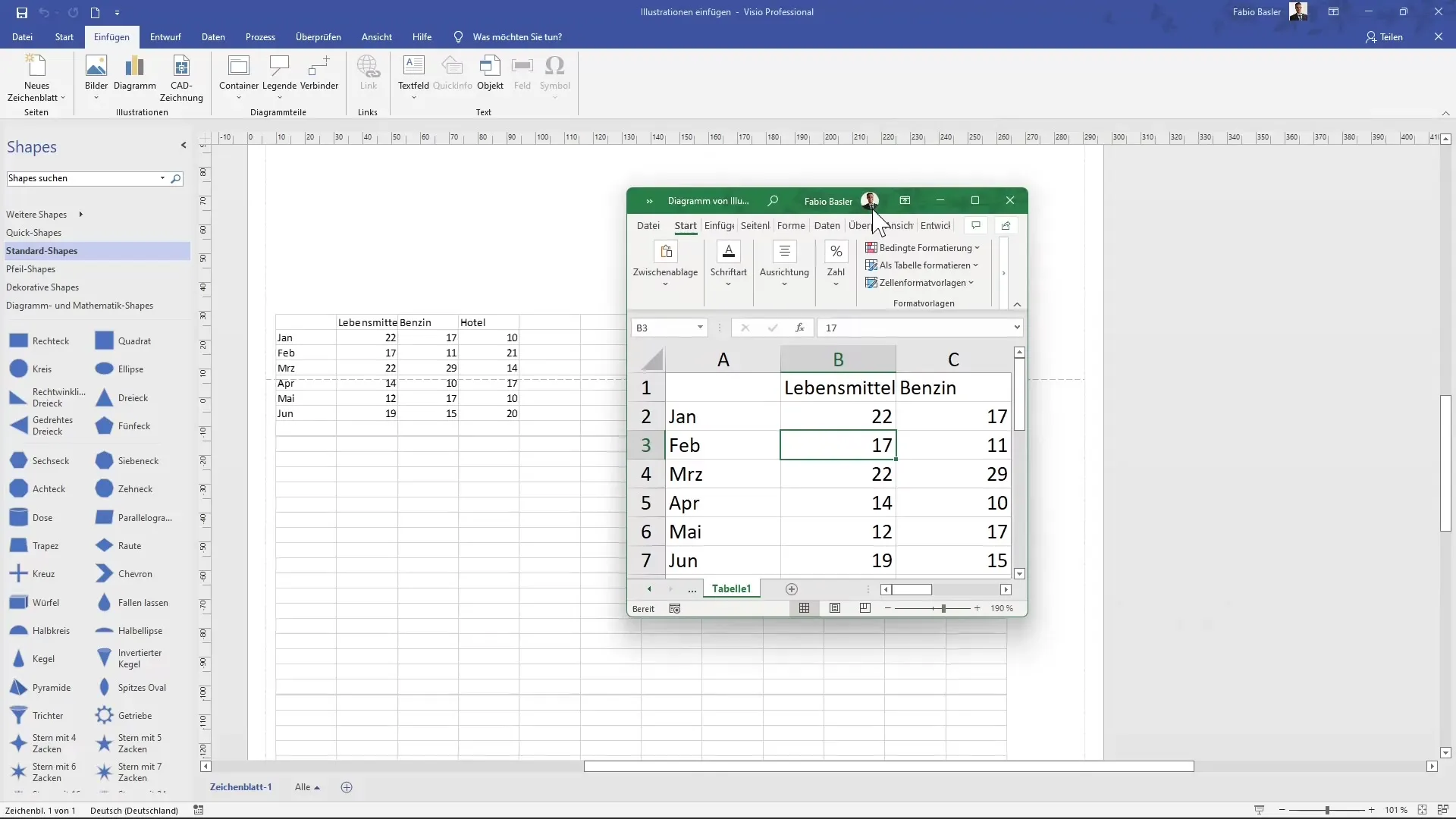

Importare diagrammi da Excel

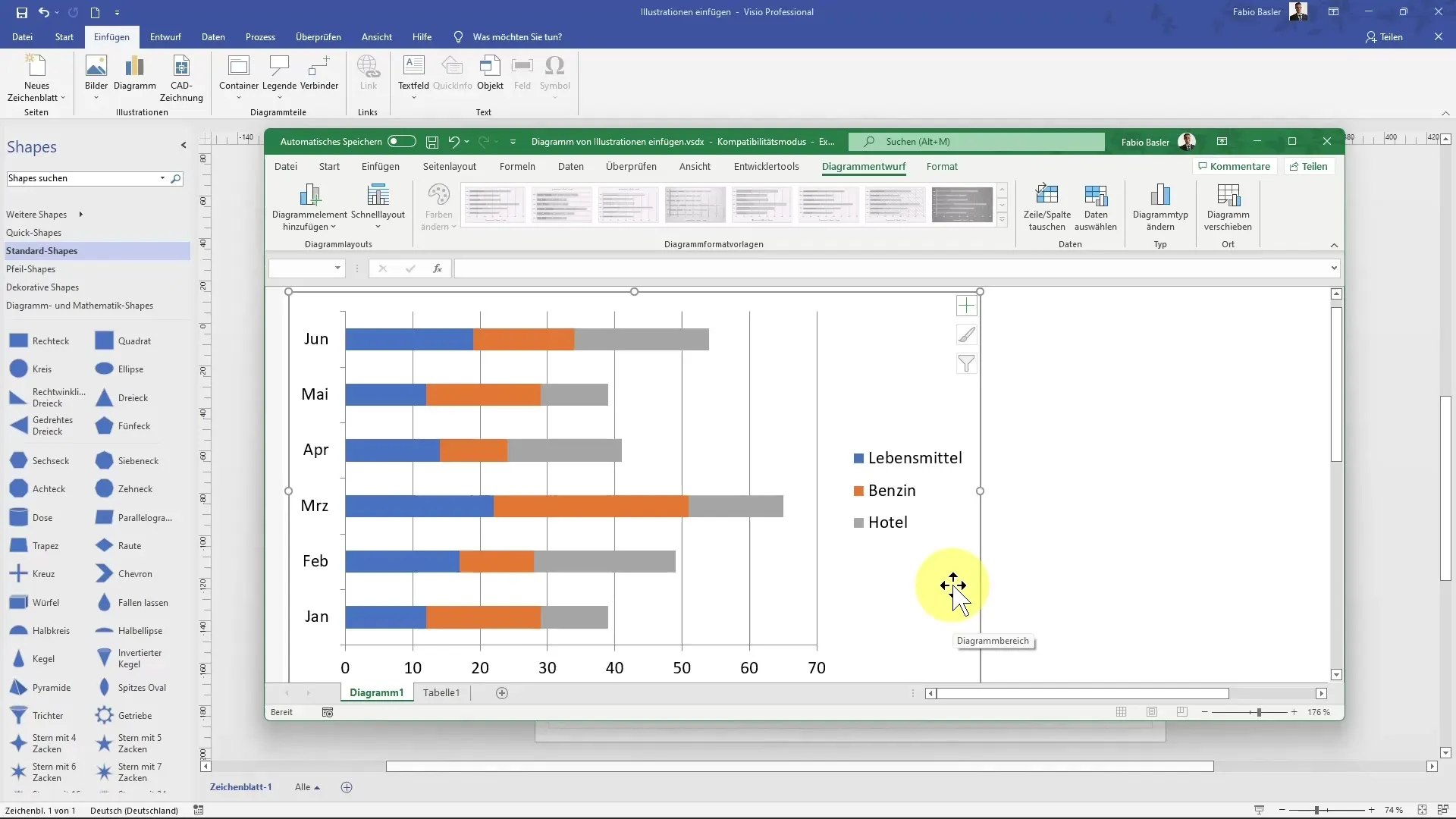

Un altro aspetto affascinante di Visio è la possibilità di importare diagrammi direttamente da Microsoft Excel. Clicca su "Diagramma". Si aprirà un'interfaccia di Excel in cui potrai selezionare i dati pertinenti per creare il tuo diagramma.

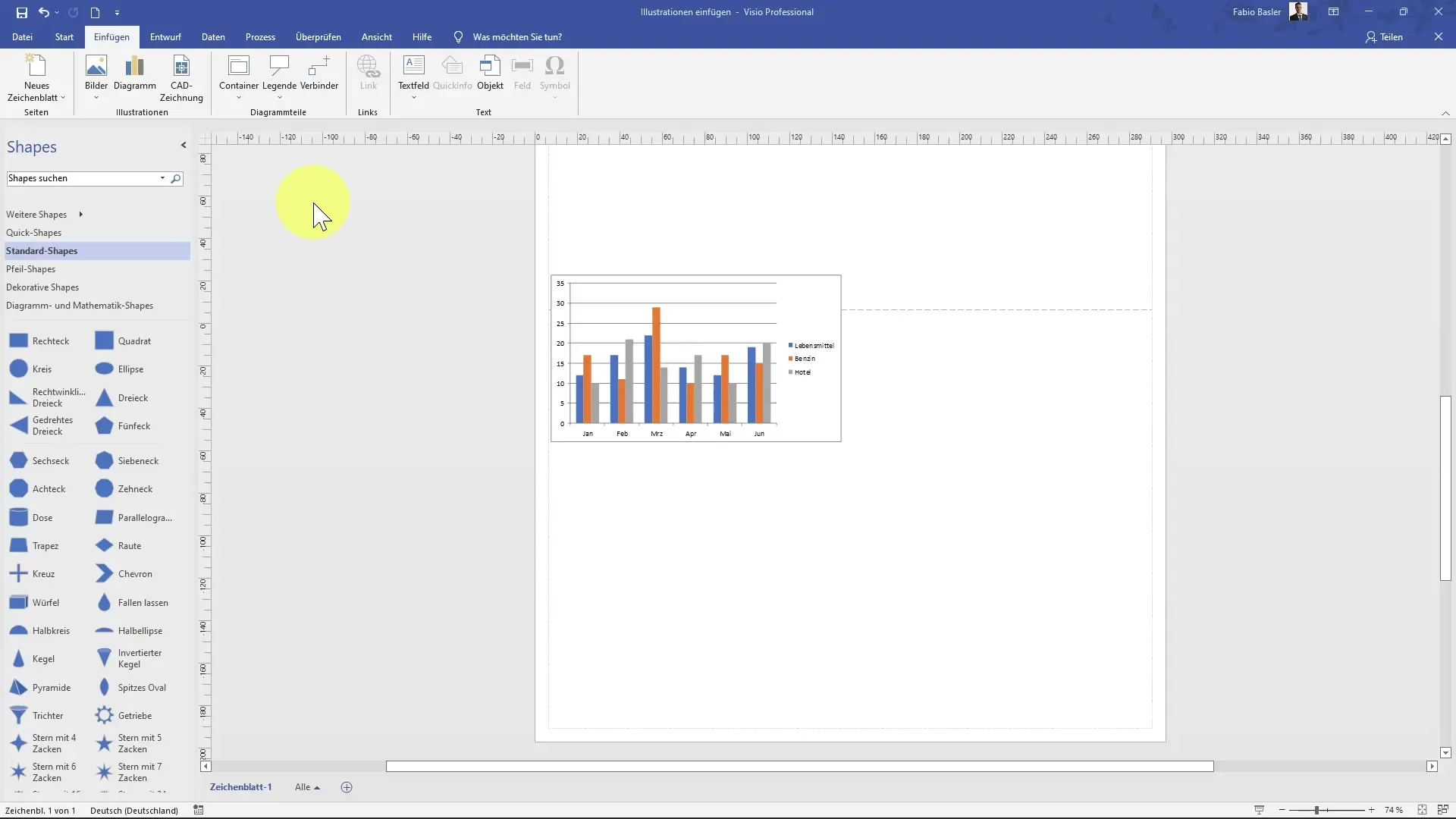

Scegli il tipo di grafico desiderato come "colonne sovrapposte" e personalizza i colori o le riempimenti se necessario. Inoltre, puoi tornare in qualsiasi momento ai dati di Excel per apportare modifiche, che verranno immediatamente trasferite al tuo grafico in Visio.
Personalizzare e rendere dinamico il diagramma
Ogni importazione di dati da Excel rimane dinamica, il che significa che puoi apportare modifiche ai numeri in qualsiasi momento. I risultati si aggiornano automaticamente nel diagramma di visualizzazione.
Riepilogo
In questa guida hai imparato come inserire illustrazioni in MS Visio in modi diversi. Dalle immagini salvate localmente alle risorse online e ai diagrammi di Excel: ora sei pronto per rendere i tuoi progetti visivamente accattivanti.
Domande frequenti
Come posso aggiungere un'immagine dal mio computer?Puoi aggiungere un'immagine andando alla scheda "Inserisci", facendo clic su "Immagini" e selezionando il file desiderato.
Posso inserire disegni CAD?Sì, puoi inserire disegni CAD nel formato DWG o DXF.
Come posso personalizzare l'immagine inserita?Puoi regolare la luminosità, il contrasto, ritagliare l'immagine o modificarne le dimensioni trascinando gli angoli.
I diagrammi di Excel rimangono dinamici?Sì, i diagrammi rimangono dinamici. Le modifiche ai dati di Excel si riflettono immediatamente sul diagramma in Visio.
Come posso regolare le dimensioni di un'immagine inserita?Trascina gli angoli dell'immagine diagonalmente per mantenere il rapporto larghezza-altezza.
