Collegare forme in MS Visio - Suggerimenti per la visualizzazione

Hai già acquisito le prime esperienze con MS Visio e ora desideri imparare come connettere in modo efficace Shapes tra di loro. Questa funzione è particolarmente utile per creare diagrammi che rappresentano chiaramente e in modo strutturato informazioni complesse. In questa guida ti mostrerò come padroneggiare la connessione tra Shapes, quali opzioni hai a disposizione e come personalizzare le connessioni secondo le tue preferenze.

Principali conclusioni

• Puoi connettere automaticamente i Shapes tra loro tramite il connettore automatico.
• Ci sono diverse modalità per stabilire manualmente le connessioni.
• Puoi formattare e adattare le linee di connessione per ottenere una migliore chiarezza e leggibilità.

Istruzioni passo dopo passo

Selezionare e connettere Shapes

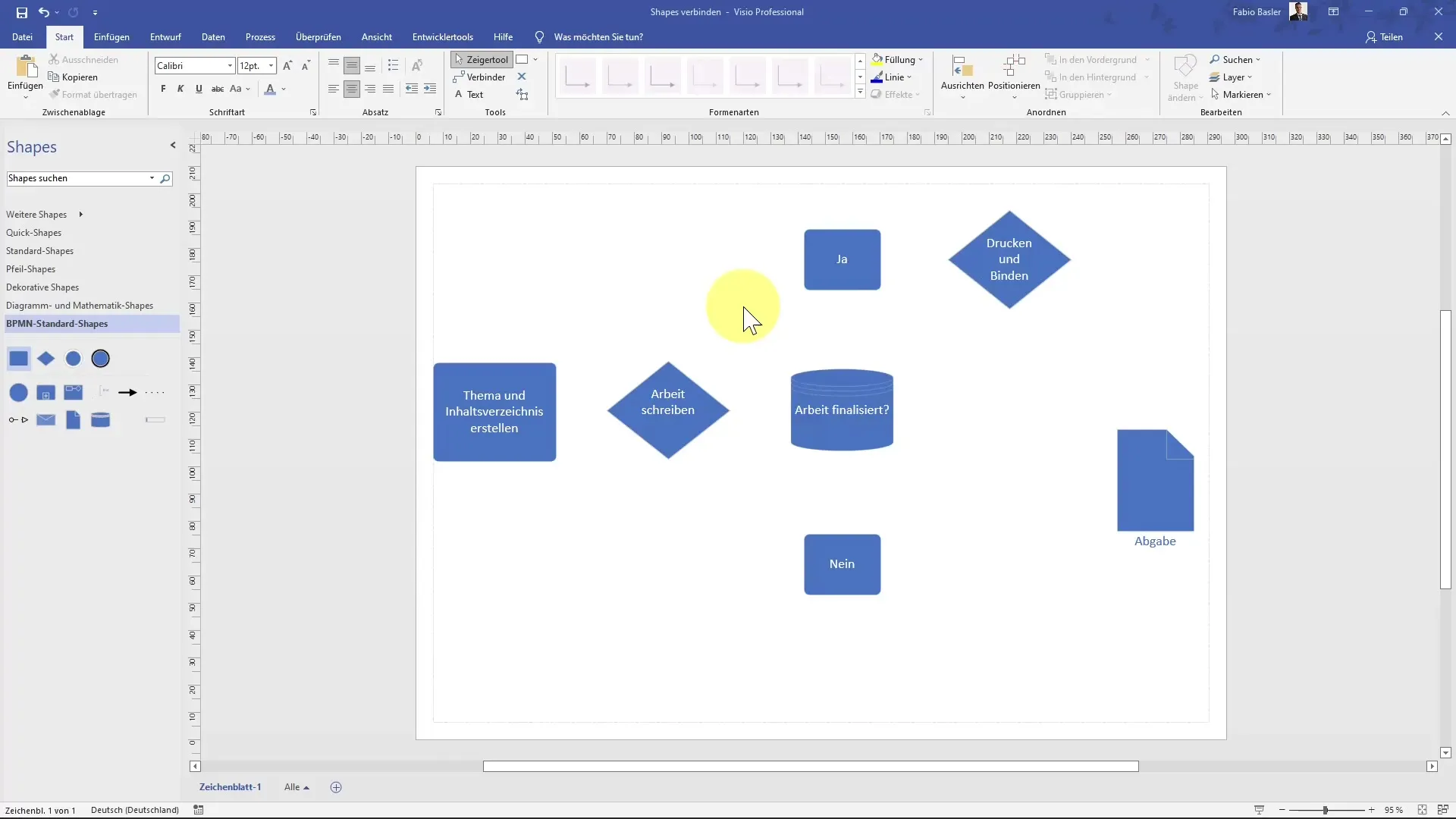

Per connettere i Shapes nel tuo foglio di disegno, devi avere prima i Shapes appropriati. Ho già posizionato alcuni Shapes per te che rappresentano il processo di una tesi di laurea. Devi immaginare che il primo Shape sia "Creazione del tema e della tabella dei contenuti", mentre il secondo Shape rappresenta "Scrittura della tesi".

Per stabilire una connessione tra questi due Shapes, posiziona il cursore sui frecce blu che vengono visualizzate ai margini dei Shapes.

Se clicchi su una di queste frecce, verrà creata la connessione tra il primo e il secondo Shape. Questo è un processo semplice che ti aiuta a collegare visivamente i vari passaggi della tesi di laurea.

Attivare il connettore automatico

Se ti stai chiedendo come funziona il connettore automatico, ecco la risposta: con il connettore automatico puoi connettere i Shapes tra loro automaticamente. Per attivare questa funzione, vai alla barra di ricerca e digita "Connettore automatico".

Dopo aver attivato la funzione, noterai che le frecce blu ai margini dei Shapes cambieranno per facilitare la connessione automatica.

Aggiungere un connettore

Un'altra opzione per connettere i Shapes è utilizzare la scheda Inserisci o la scheda Home. Hai anche la possibilità di utilizzare la scorciatoia Ctrl + 3 per attivare il connettore. In questo modo puoi creare nuove connessioni tra i Shapes senza dover passare continuamente tra i menu.

Creare una connessione tra Shapes

Dopo aver attivato il connettore, puoi connettere i Shapes "Scrittura della tesi" e "Finalizzazione della tesi" tra loro. Cliccando sulla freccia corrispondente, la connessione verrà creata direttamente.

Integrare nuovi Shapes

Se desideri aggiungere un nuovo Shape – ad esempio una nota di riservatezza – al tuo foglio di disegno, posizionalo vicino ai Shapes esistenti. Quindi puoi trascinare il nuovo Shape in una linea di connessione esistente. In questo modo il nuovo Shape verrà integrato intuitivamente nel processo.

Adesso vedrai che la nota di riservatezza comparirà tra il passaggio "Stampa e rilegatura" e "Consegna".

Formattare le linee di connessione

Per ulteriori formattazioni delle linee di connessione, fai clic destro sulla linea di connessione. Si aprirà un menu in cui potrai selezionare il tipo di connettore: angolato, retto o curvo.

Queste personalizzazioni rendono il tuo diagramma sia funzionale che esteticamente gradevole.

Personalizzare colori e riempimenti

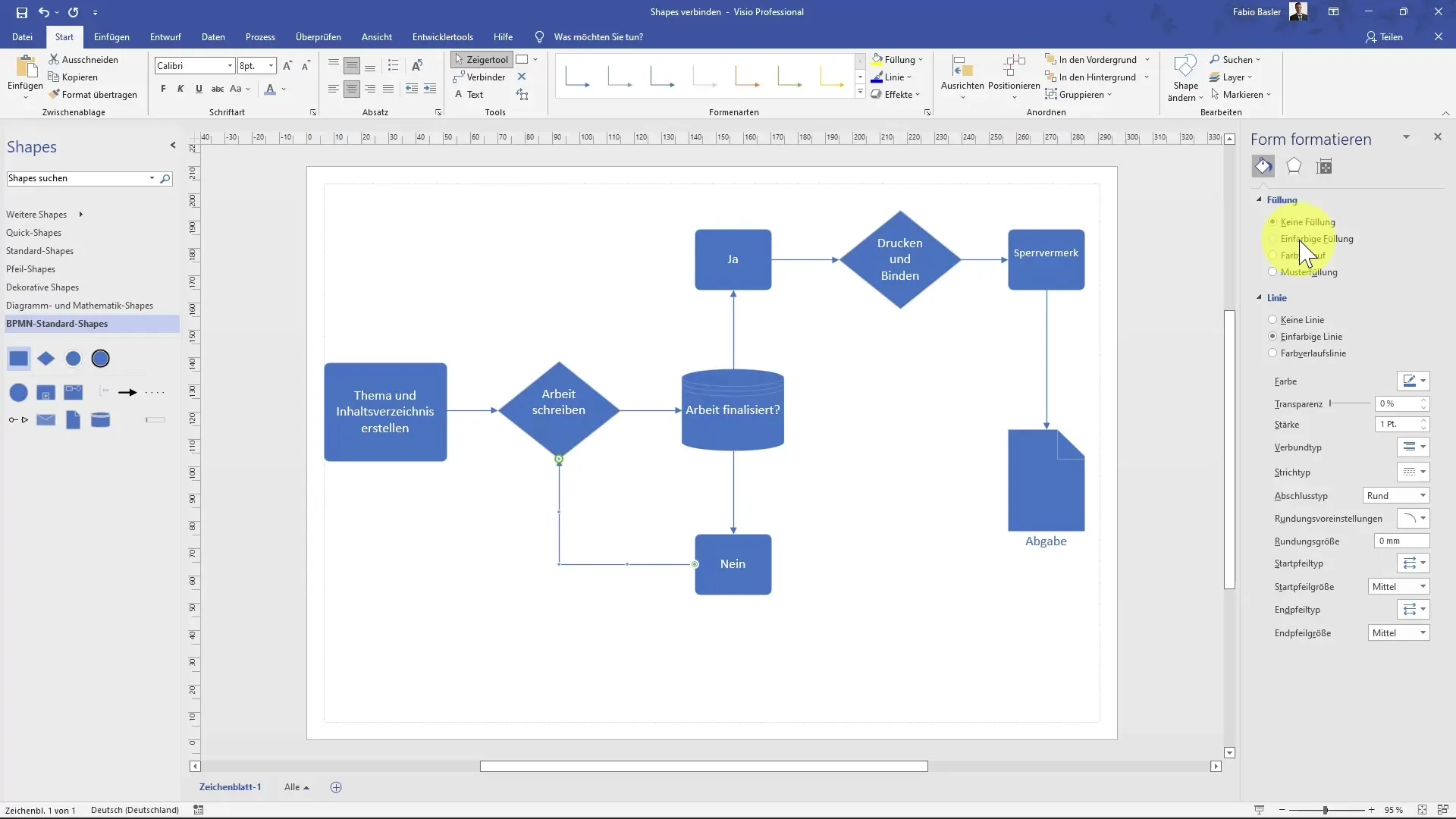

Anche il riempimento dei Shapes gioca un ruolo importante nella leggibilità. Puoi selezionare diversi colori per i Shapes per rendere il diagramma più chiaro. Per farlo, clicca sul Shape e seleziona l'opzione "Formato forma", dove potrai accedere a diverse opzioni di riempimento e colori.

Presentato in un elegante arancione o in un grigio neutro, puoi decidere cosa funziona meglio per il tuo diagramma.

Personalizzare stili di linea e formattazione

Infine, puoi anche personalizzare gli incroci e gli stili delle linee di connessione. Ci sono diverse opzioni e modelli per configurare linee tratteggiate o altri stili. Modificando queste impostazioni, migliorerai sia la comprensibilità che l'attrattiva visiva del tuo diagramma.

Riepilogo

In questa guida hai imparato come collegare tra loro le forme in MS Visio. Abbiamo esplorato le diverse possibilità, sia usando l'Auto-Connettore, sia creando connessioni manualmente. Inoltre, è stato spiegato come formattare e adattare le linee di connessione per creare un diagramma attraente e funzionale.
