Un diagramma di rete è un importante strumento per la visualizzazione delle strutture di rete. Con Microsoft Visio è possibile creare facilmente tali diagrammi per rappresentare i componenti di rete e le loro relazioni. In questa guida, imparerai passo dopo passo come creare un diagramma di rete in Visio.
Concetti chiave
- Puoi scegliere tra diverse modelli per personalizzare il tuo diagramma di rete.
- È possibile visualizzare le etichette sotto le icone per fornire informazioni aggiuntive.
- Visio consente di inserire numerose forme diverse e le loro connessioni, consentendo una visualizzazione più flessibile.

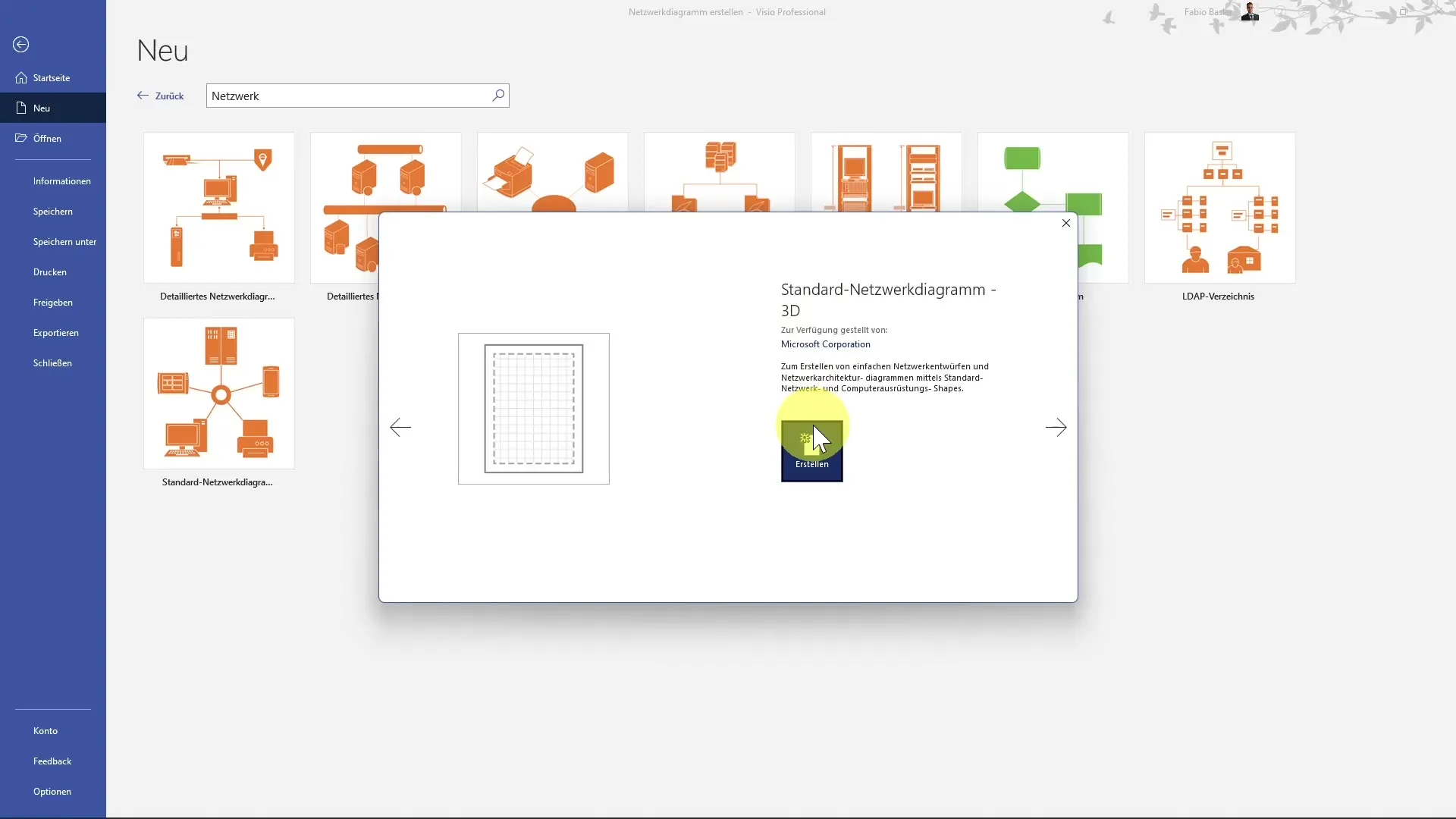

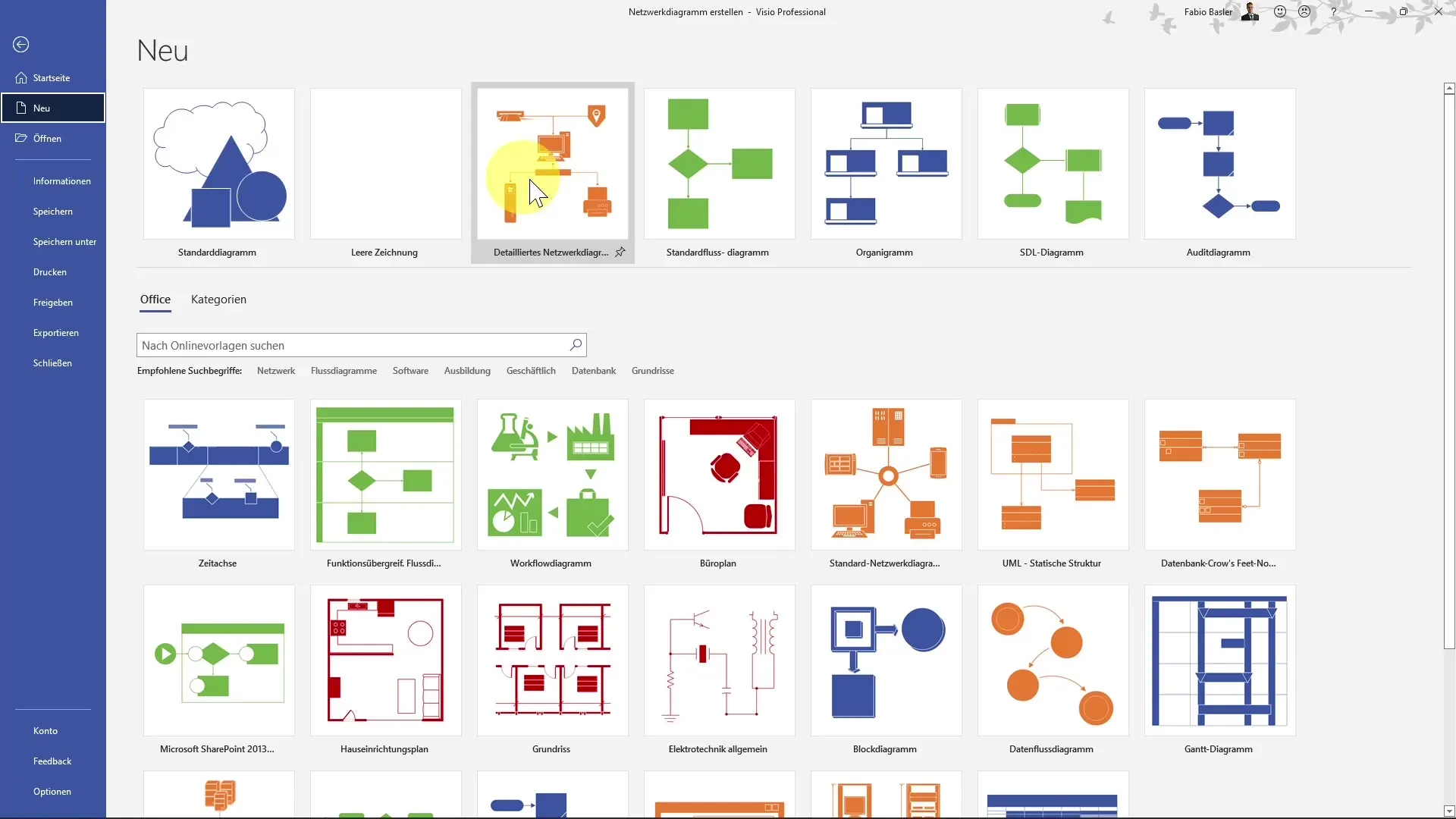

Passo 1: Aprire Visio e selezionare un modello
Comincia aprendo Microsoft Visio. Dovresti vedere la possibilità di selezionare tra vari modelli già all'avvio. Cerca "diagramma di rete" e seleziona il modello desiderato, ad esempio "Diagramma di rete standard 3D". Fai clic su "Crea" per iniziare a creare il tuo diagramma.
Passo 2: Aggiungere forme
Dopo aver creato il modello, potresti trovarti senza forme nel tuo diagramma. Per aggiungere i tuoi componenti di rete, vai alla sezione "Altre forme" nel menu. Qui puoi sfogliare le diverse categorie e selezionare le forme necessarie. Ad esempio, puoi aggiungere una rete ad anello o specifici simboli del server.

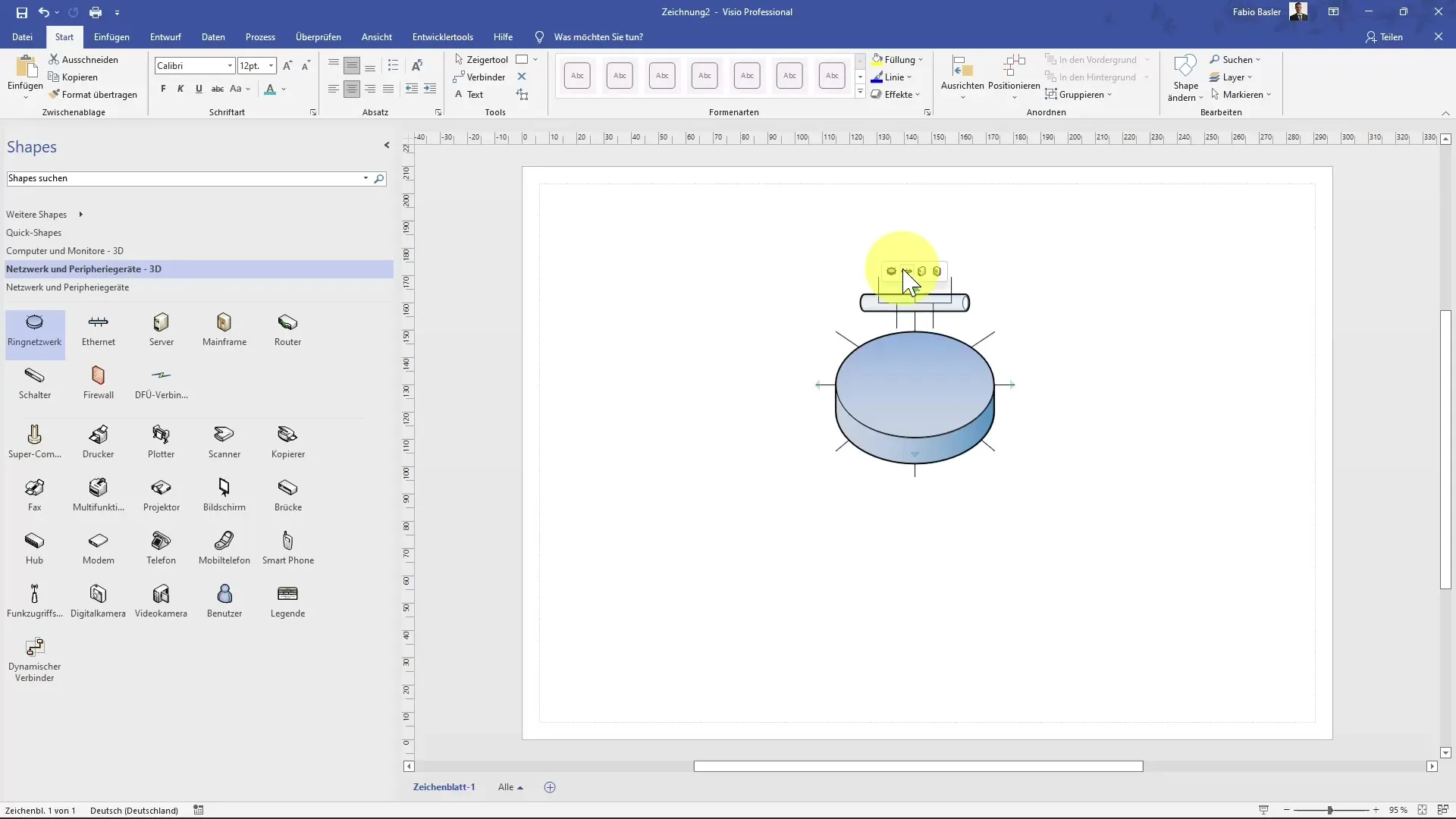

Passo 3: Posizionare le forme
Puoi trascinare le forme aggiunte con il mouse nelle posizioni desiderate. Ad esempio, puoi posizionare una rete ad anello al centro del tuo diagramma. Passando il mouse sopra le frecce blu, vedrai come puoi ulteriormente personalizzare le forme. Puoi ingrandirle o collegarle ad altri simboli cliccandoli direttamente e trascinandoli.
Passo 4: Creare collegamenti
Per rappresentare le strutture della tua rete, devi creare collegamenti tra la rete ad anello e altre forme. Seleziona lo strumento di collegamento dal menu e traccia linee tra le forme corrispondenti. Ad esempio, puoi collegare un server a un utente e visualizzare i relativi dispositivi come computer, fax o scanner.

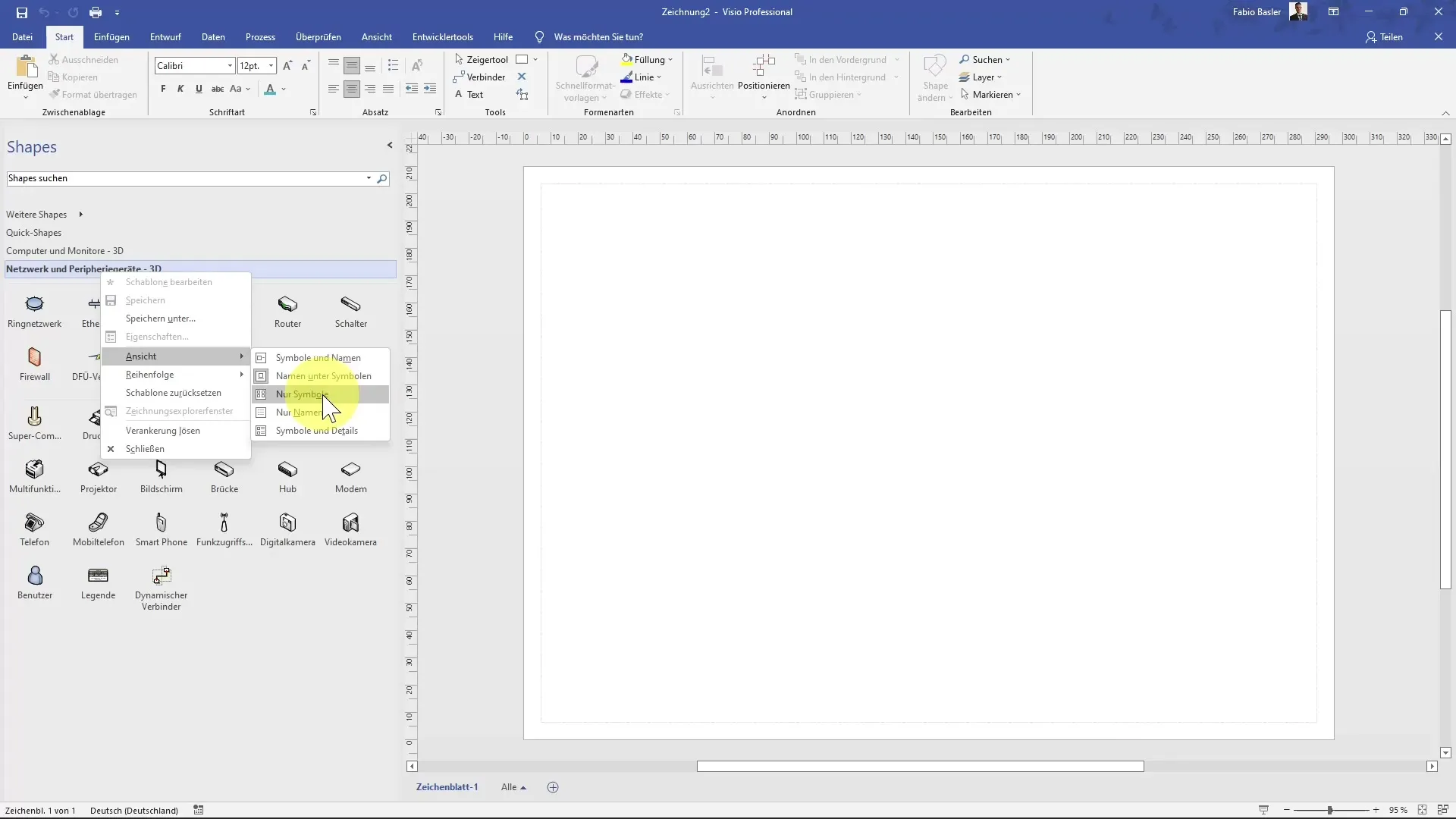

Passo 5: Visualizzare le etichette
Per rendere il tuo diagramma ancora più informativo, puoi attivare le etichette delle icone. Fai clic destro su una forma e seleziona l'opzione per mostrare il nome sotto il simbolo. In questo modo sarà più facile per gli altri utenti capire il significato di ogni simbolo.
Passo 6: Aggiungere altri elementi
Sfrutta la possibilità di aggiungere elementi aggiuntivi al tuo diagramma di rete. Attraverso il menu "Altre forme" troverai molte opzioni, tra cui indirizzi di rete, supporti liberi e server montati. Questi elementi estendono il tuo diagramma e illustrano dettagli specifici della rete.
Passo 7: Completare il diagramma
Dopo aver aggiunto tutti i componenti desiderati, rivedi l'intero diagramma per assicurarti che tutto sia al posto giusto e correttamente collegato. Controlla la struttura e gli elementi simili per assicurarti che tutto appare e si integra bene.
Riassunto
Nella guida sopra hai imparato come creare un diagramma di rete in Microsoft Visio. Hai seguito diversi passaggi, dalla selezione del modello all'aggiunta e al posizionamento delle forme, alla creazione di connessioni e all'attivazione delle etichette. Visio offre un modo user-friendly per rappresentare efficacemente strutture di rete complesse.
Domande frequenti
Come posso selezionare il modello corretto in Visio?All'avvio di Visio, puoi scegliere tra vari modelli, inclusi specifici diagrammi di rete.
Come posso aggiungere le etichette sotto le icone?Fai clic destro sulla forma desiderata e attiva l'opzione per visualizzare i nomi sotto i simboli.
Posso aggiungere diversi tipi di componenti di rete?Sì, Visio offre una varietà di forme che puoi selezionare da diverse categorie.
Devo creare manualmente le connessioni?Sì, devi tracciare manualmente le connessioni tra i diversi componenti di rete per rappresentarne la struttura.
Dove posso trovare forme aggiuntive per il mio diagramma di rete?Puoi cercare categorie sotto "Altre forme" nel menu e selezionare le forme appropriate.
