La creazione di piani d'arredo e planimetrie può essere spesso percepita come una sfida, soprattutto quando si desidera imparare a utilizzare il software MS Visio. In questa guida ti mostrerò come creare in modo efficace e preciso panoramica e planimetrie in MS Visio. Iniziamo subito.
Principali conclusioni
- MS Visio offre diverse modelli per la creazione di piani d'arredo e planimetrie.
- Puoi definire con precisione quali forme sono necessarie per realizzare il tuo piano in modo ottimale.
- Avere la possibilità di impostare le scale è fondamentale per la precisione del tuo piano.
Guida passo passo per la creazione di un piano
1. Avvia MS Visio e scegli un modello

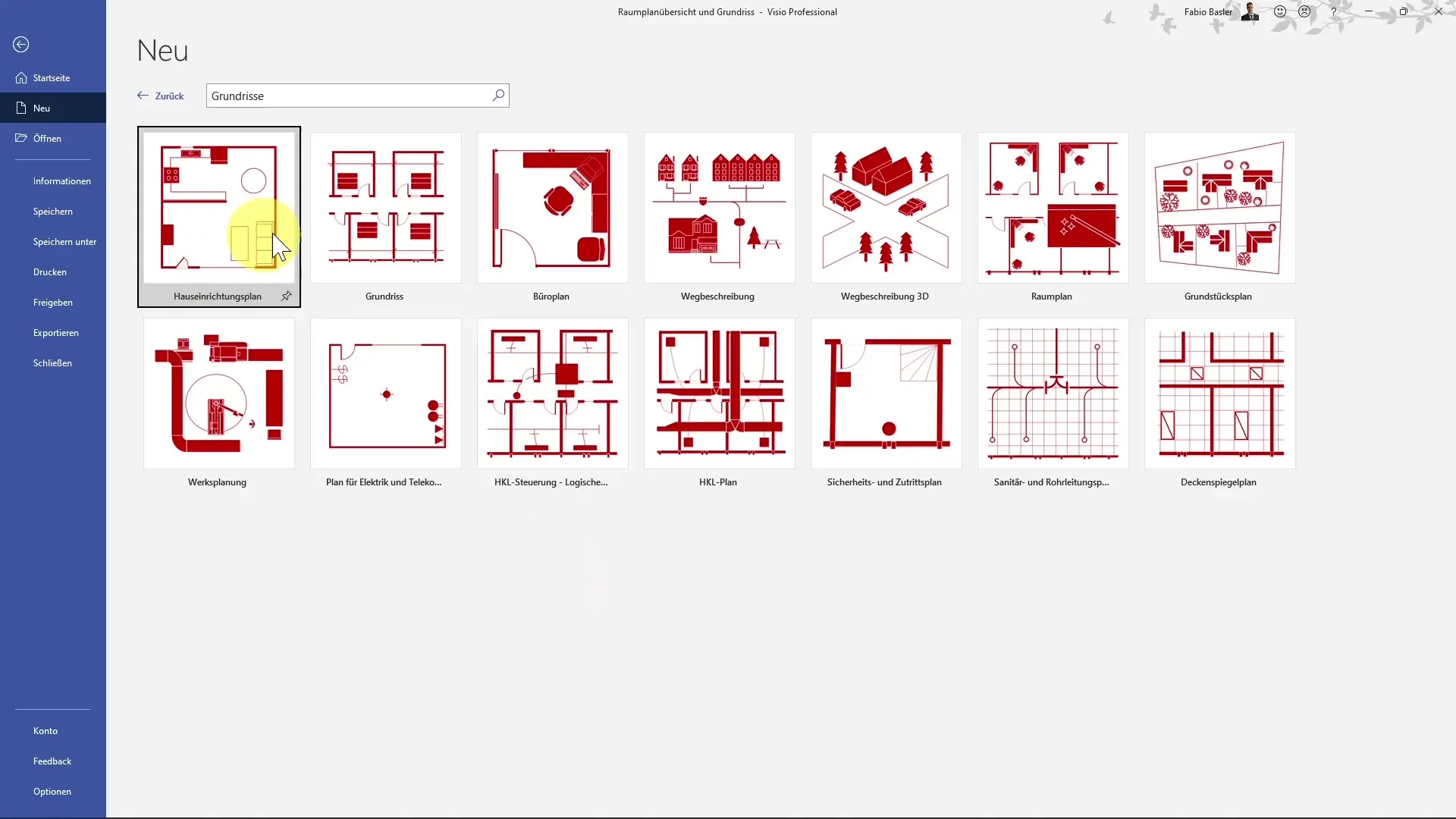

Per creare il tuo piano, apri MS Visio e vai alla categoria "Planimetrie". Qui troverai una varietà di modelli che ti faciliteranno l'inserimento. Scegli il modello che meglio si adatta alle tue esigenze.
2. Selezione delle forme

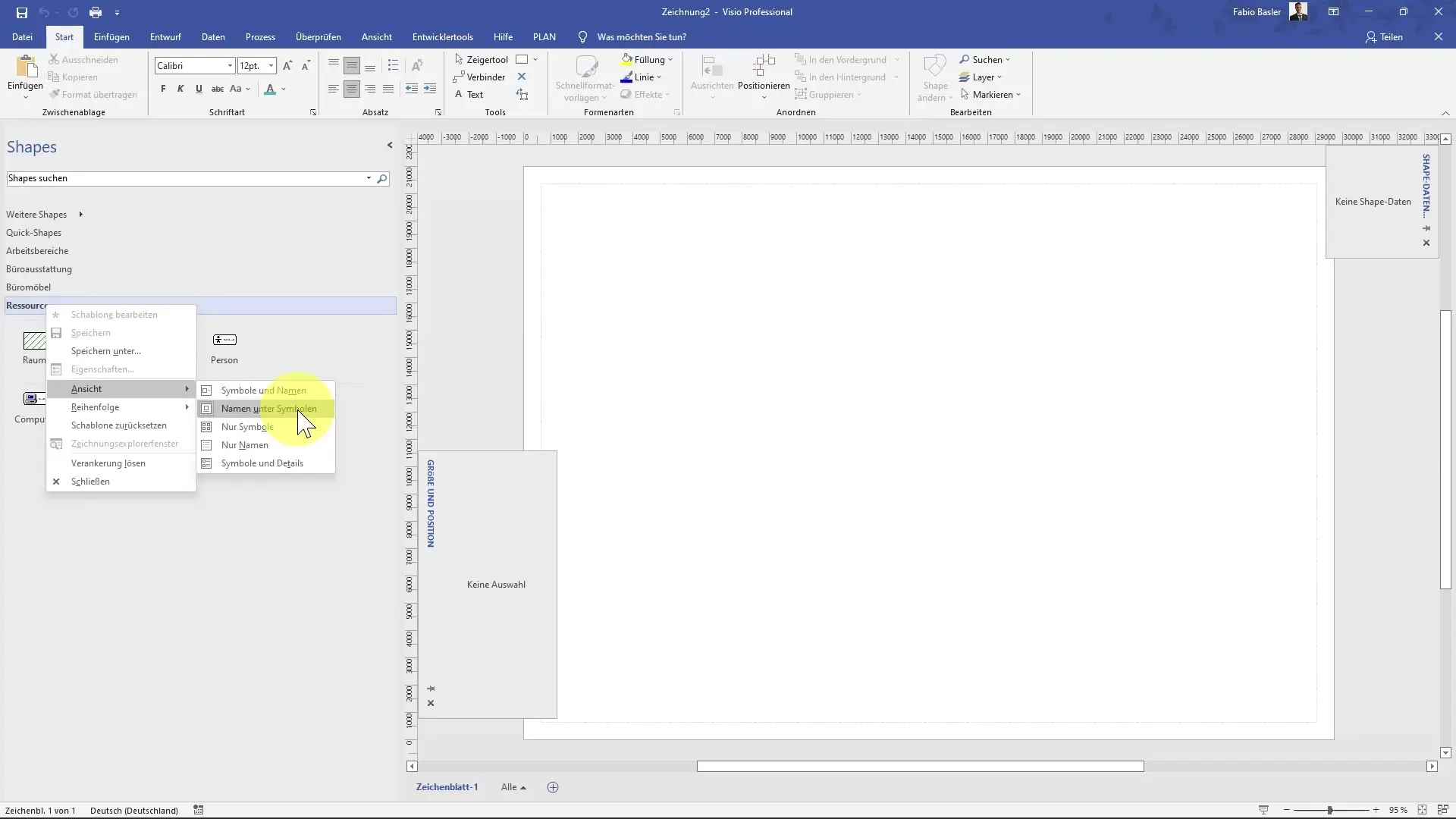

Dopo aver scelto il modello, vedrai a sinistra un elenco di diverse forme che potrai utilizzare per il tuo piano. Assicurati di configurare la visualizzazione in modo che siano visibili sia i nomi che i simboli. Questo ti aiuterà a trovare più velocemente le forme necessarie.
3. Posiziona le forme degli ambienti

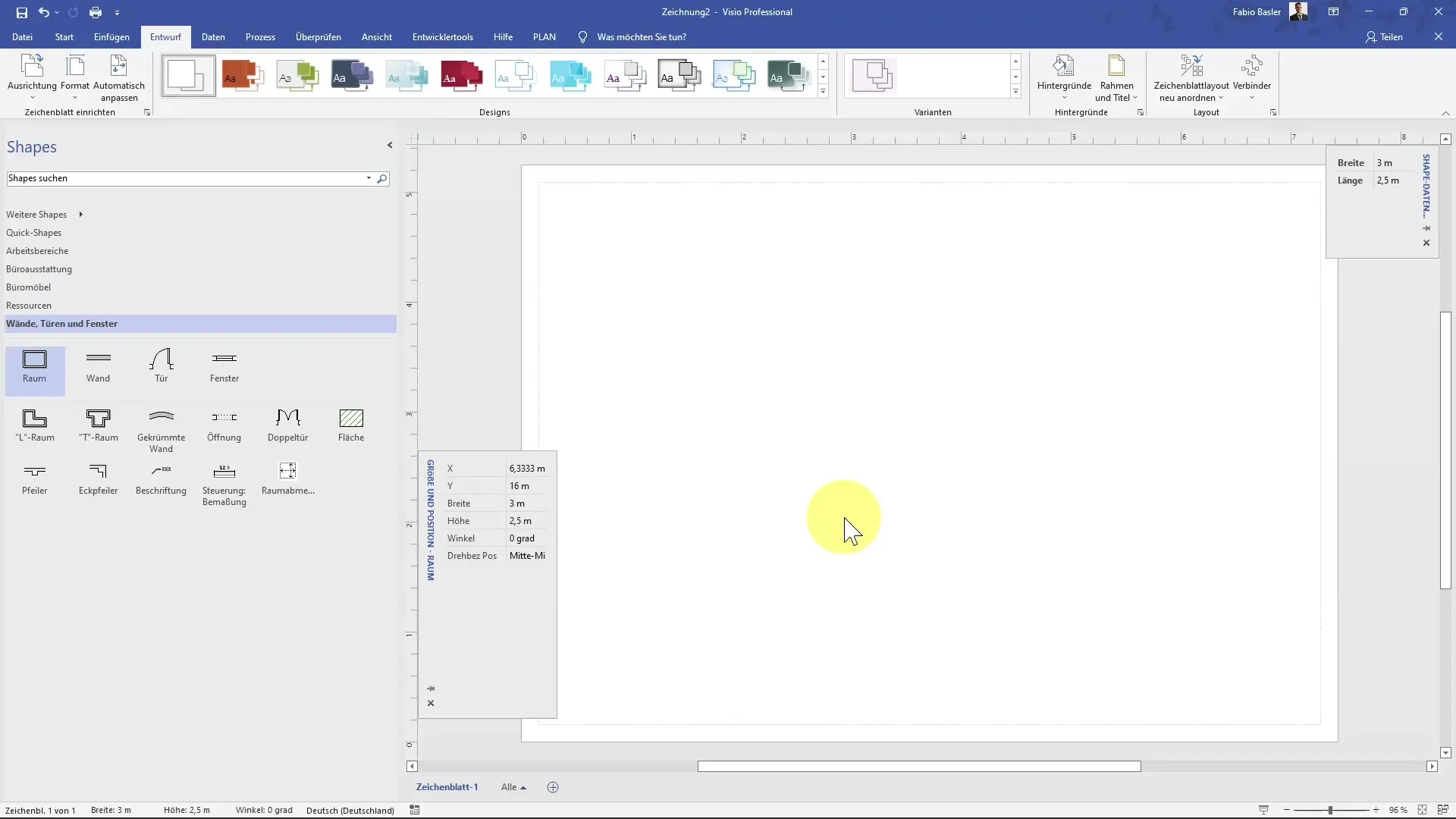

Inizia posizionando le forme per i tuoi ambienti. Scegli una forma ambiente e trascinala sul tuo foglio di lavoro. Utilizza la modalità "Layout" per configurare il tuo foglio di lavoro di conseguenza. Qui puoi anche definire la scala – ad esempio metrica con un rapporto di 1:25.
4. Crea diversi ambienti

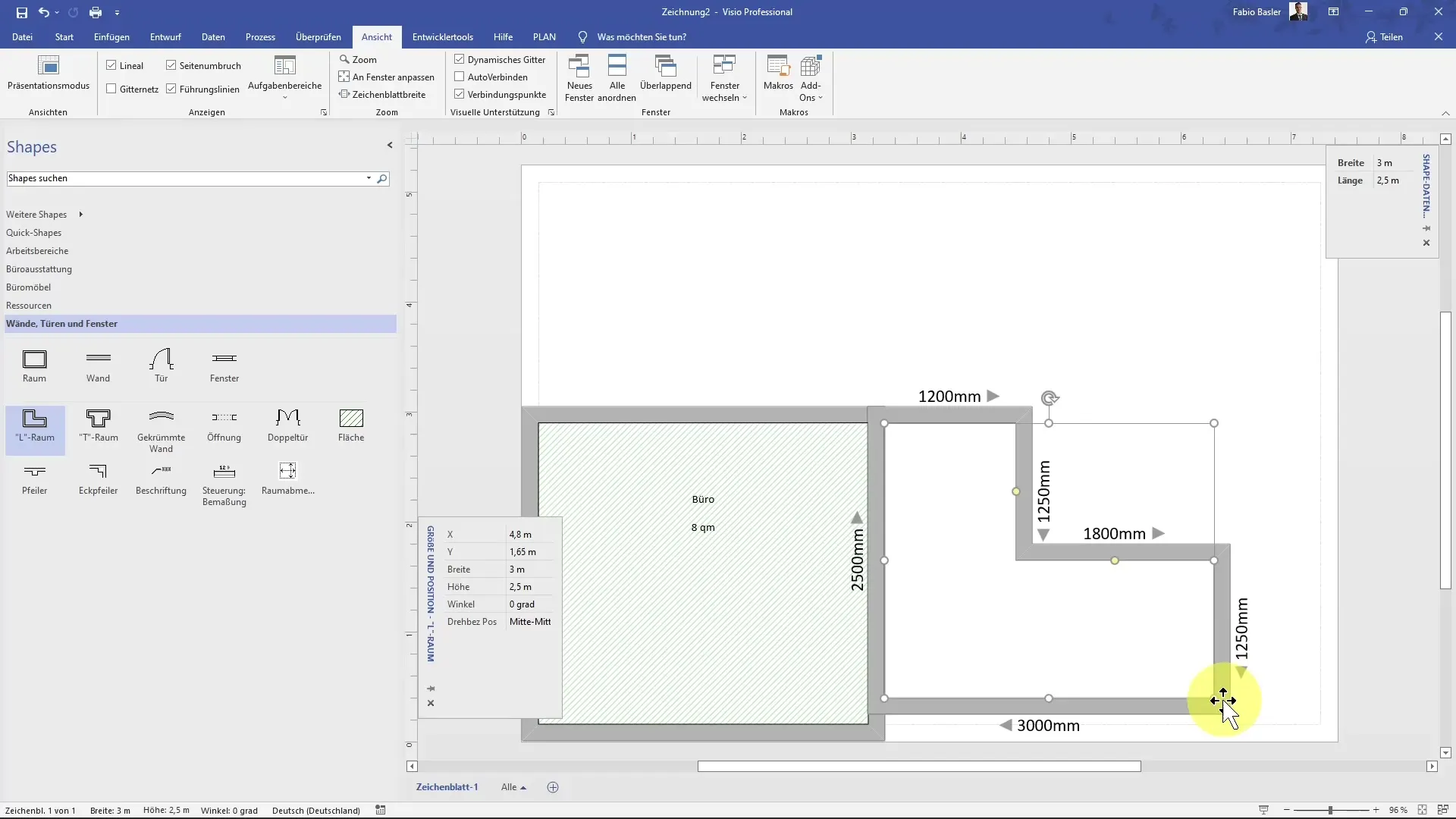

Inizia ad aggiungere ulteriori forme per creare diversi ambienti. Ad esempio, puoi scegliere una forma ambiente a forma di L e posizionarla accanto al tuo primo ambiente. Assicurati di sincronizzare correttamente le pareti in modo che il piano risulti coerente.
5. Aggiungi porte e finestre

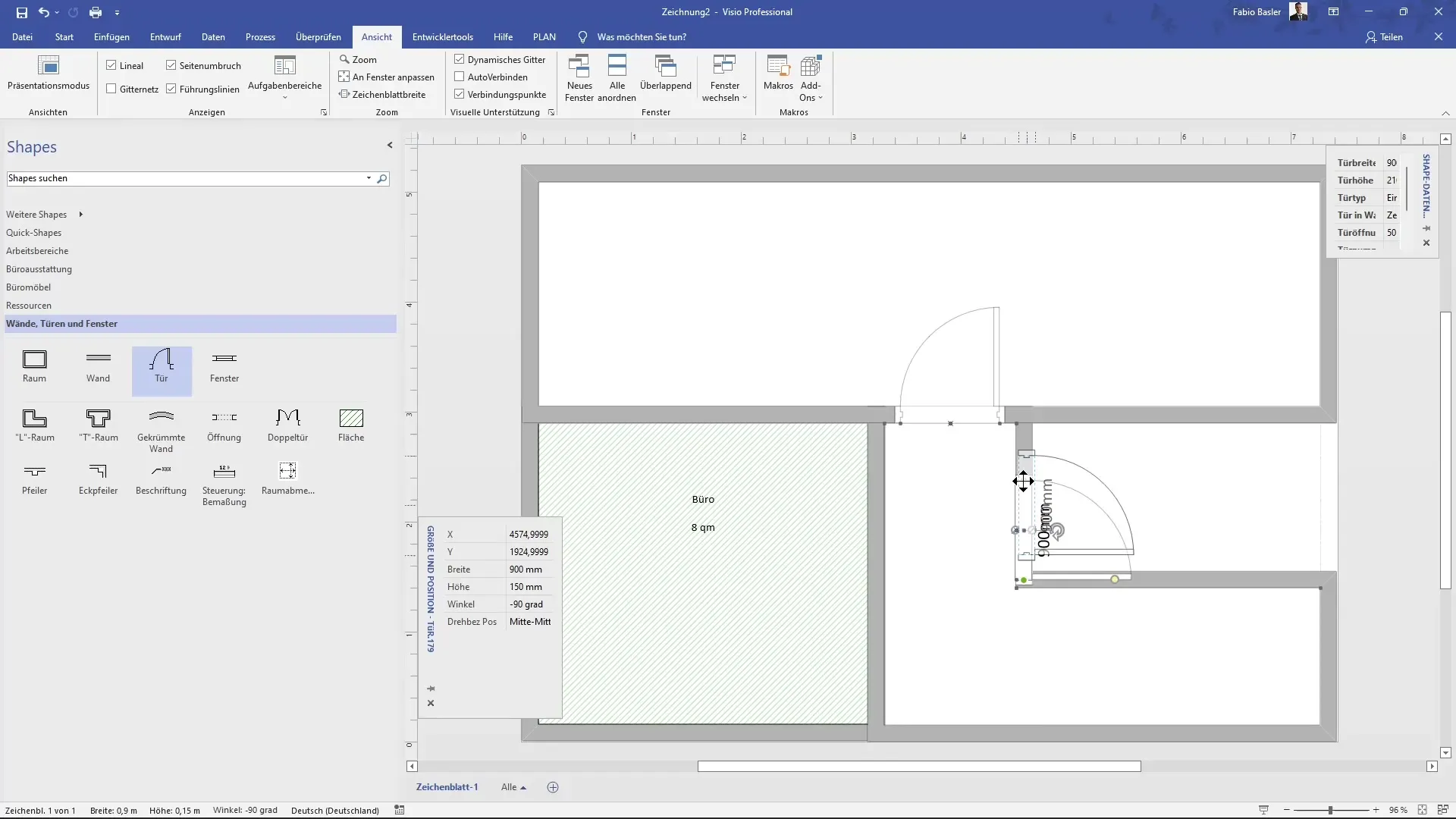

Per rendere il piano più realistico, aggiungi porte e finestre. Scegli una forma porta e posizionala correttamente nel muro. Puoi regolare l'apertura della porta in modo che sia verso l'interno o l'esterno. Assicurati di mantenere le proporzioni all'interno dell'ambiente.
6. Etichetta gli ambienti

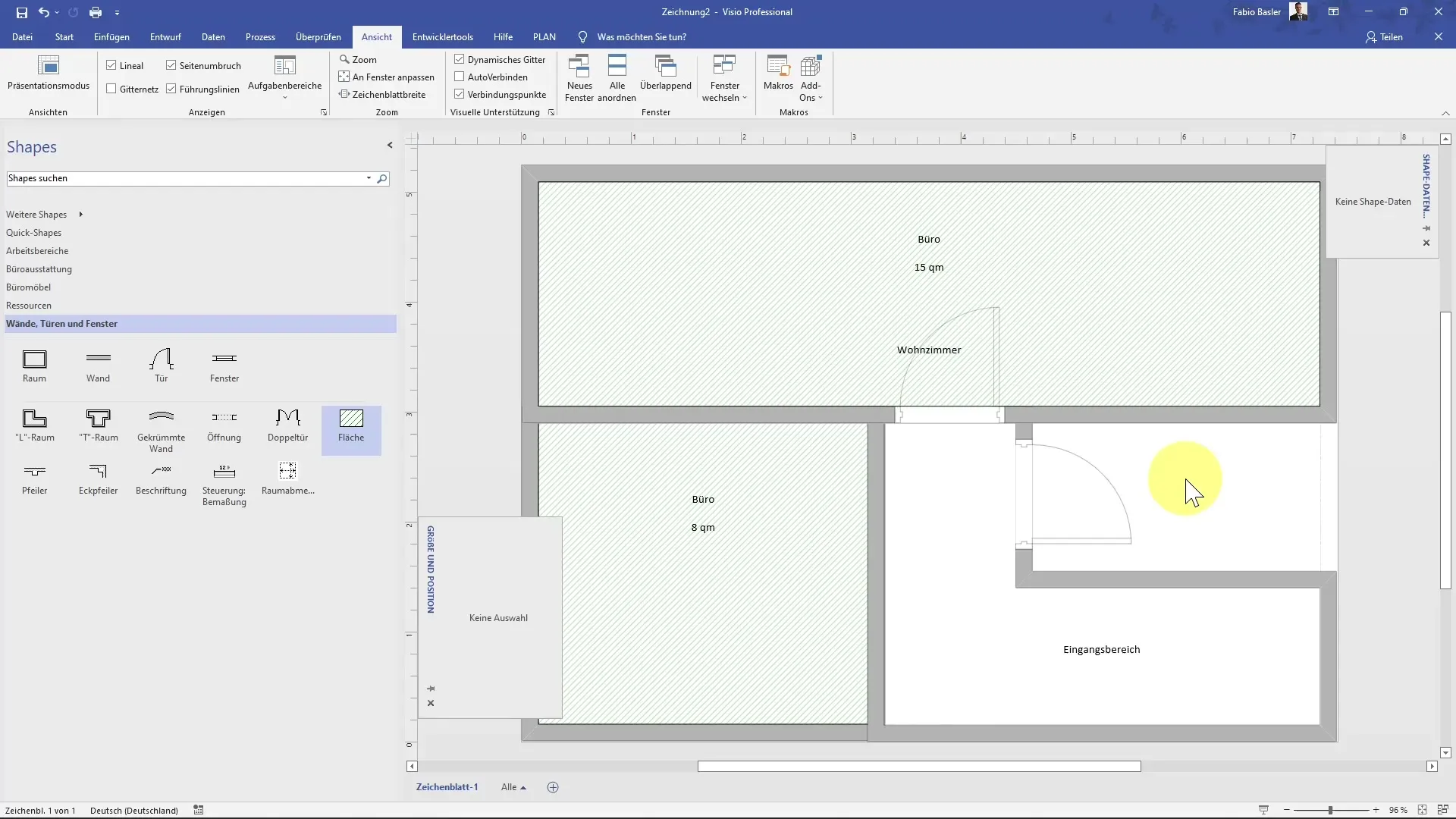

Per rendere il piano più chiaro e comprensibile, dovresti dare un nome ai singoli ambienti. Clicca sulla forma corrispondente e aggiungi un testo che descriva la funzione dell'ambiente. Potrebbe essere ad esempio "Ufficio" o "Soggiorno".
7. Calcola le superfici
Dopo aver definito le forme nel tuo piano, puoi calcolare le superfici. Trascina una forma area sul foglio di lavoro per visualizzare il numero di metri quadrati. Questo è particolarmente utile per garantire che la tua pianificazione corrisponda alle misure effettive.
8. Configura dimensioni e posizione
Utilizza il campo dimensioni e posizione per apportare regolazioni precise alle forme. Ad esempio, quando aggiungi una finestra o una porta, puoi definire direttamente la larghezza e l'altezza nell'area delle proprietà. In questo modo garantirai che tutto sia in scala.
9. Duplica le forme per uniformità
Se hai bisogno di più volte della stessa forma, come ad esempio finestre o porte, potresti farlo manualmente, ma è più veloce tenere premuto il tasto di controllo e trascinare semplicemente la forma al posto desiderato. In questo modo tutto rimarrà proporzionato e la pianificazione sarà uniforme.
10. Finalizza il piano
Dopo aver inserito tutte le forme, finestre e porte necessarie, fai un ultimo controllo per assicurarti che tutto sia corretto. Controlla le misure e le posizioni e assicurati che il tuo piano d'arredo sia chiaro.
Riassunto
Lavorare con MS Visio per creare piani d'arredo richiede precisione e un buon occhio per i dettagli. Ci sono numerosi strumenti e forme con cui puoi progettare il tuo piano. Con i passaggi sopra menzionati, hai una base solida per condurre con successo la tua pianificazione e creare piani d'arredo secondo le tue idee.
Domande frequenti
Come inizio con MS Visio?Per iniziare con MS Visio, apri il software e seleziona la categoria "Piantine" per scegliere un modello adatto.
Posso personalizzare le forme nel piano d'arredo?Sì, puoi adattare le forme in termini di dimensioni e posizione per assicurarti che si adattino al tuo spazio.
Come posso calcolare l'area?Puoi utilizzare una forma di area per calcolare automaticamente il numero di metri quadrati quando definisci le dimensioni della stanza.
È possibile duplicare più finestre o porte?Sì, tenendo premuto il tasto di controllo, puoi duplicare rapidamente e facilmente forme come finestre o porte.
Quale unità di misura posso utilizzare?In MS Visio puoi utilizzare unità metriche e impostare la scala di conseguenza per consentire una pianificazione precisa.
