Creare facilmente diagrammi BPMN in MS Visio

I diagrammi BPMN sono uno strumento potente per la rappresentazione visuale dei processi aziendali. Ti permettono di progettare in modo comprensibile e coerente sequenze complesse. In questo tutorial ti mostro come creare e personalizzare i tuoi diagrammi BPMN con Microsoft Visio. Il tuo obiettivo sarà quello di visualizzare un flusso di lavoro chiaro e preciso, che possa essere di grande aiuto sia per l'analisi che per la comunicazione con gli stakeholder.

Conclusioni principali

• BPMN significa Business Process Model and Notation e aiuta nella rappresentazione grafica dei processi aziendali.
• In Visio puoi lavorare con forme standard BPMN per modellare flussi complessi.
• Le funzioni di automazione e personalizzazione dei diagrammi di processo ti consentono di strutturare efficacemente le informazioni.

Guida passo passo per la creazione di un diagramma BPMN

Per creare il tuo primo diagramma BPMN in MS Visio, segui questi passaggi:

Cerca e seleziona gli oggetti standard BPMN

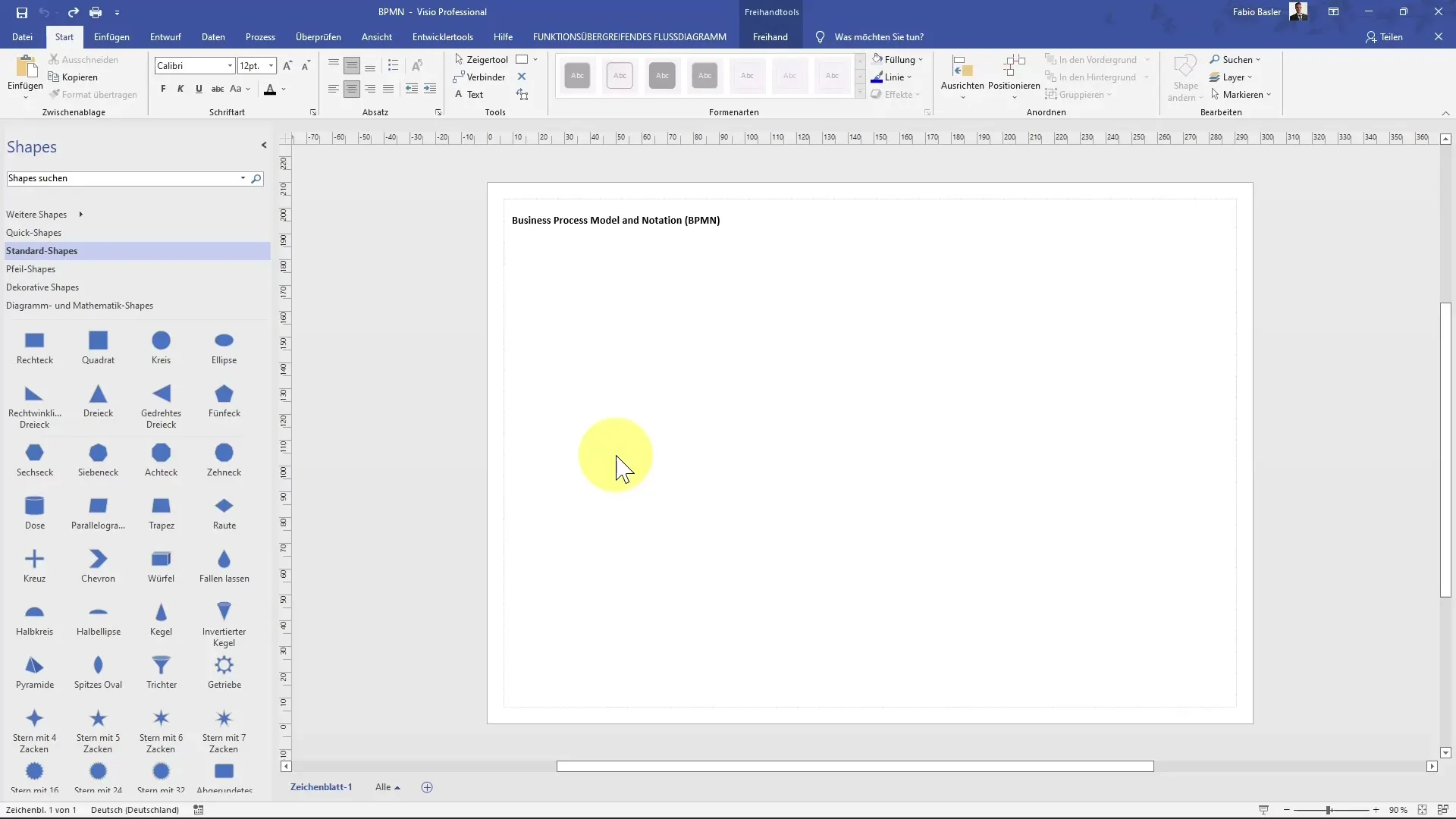

Avvia MS Visio e utilizza la barra di ricerca per cercare le forme standard BPMN. Digita semplicemente "BPMN" nel campo di ricerca e premi Invio.

Vedrai ora una selezione di forme standard BPMN sullo schermo. Queste forme includono elementi come task, gateways ed eventi che ti serviranno per creare i tuoi diagrammi.

Aggiungi eventi di inizio e fine

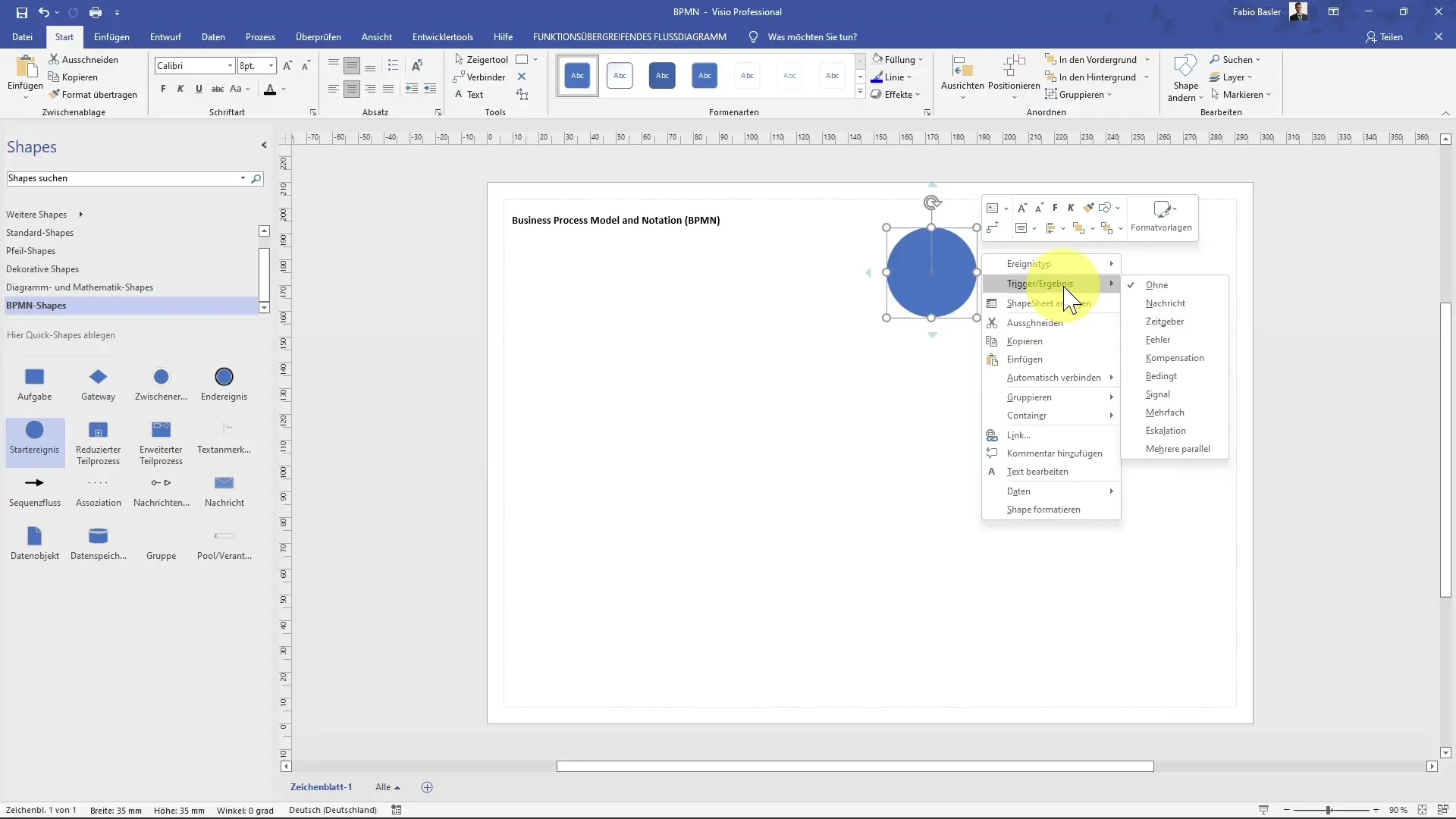

Per inizializzare il nostro processo di esempio, trascina un'evento di inizio dalla palette sulla tela. Cliccando destro su questo oggetto, puoi definire trigger e risultati specifici.

Successivamente aggiungiamo un evento di fine per concludere chiaramente il processo. Lo stesso principio si applica: Un clic destro ti consente di personalizzare le proprietà.

Visualizza processi semplici

Una volta posizionati gli elementi fondamentali, inizia a delineare un processo semplice aggiungendo un'attività. In questo esempio, creiamo un messaggio che avvia il processo. Trascina l'attività corrispondente nel diagramma. Con un ulteriore clic destro, puoi fornire i dettagli necessari a questa attività.

Crea connessioni

Per collegare diversi elementi, attiva l'autocollegamento. Troverai questa opzione nella vista, selezionando la casella per l'autocollegamento. Appaiono frecce blu che ti consentono di collegare ulteriori elementi nel diagramma.

Successivamente aggiungi un nuovo task che descrive ciò che succede dopo l'invio del messaggio. Ad esempio, potrebbe essere la ricezione di una email.

Utilizza gateways per decisioni

Utilizza un gateway per rappresentare decisioni. Questo è particolarmente importante in situazioni in cui vi sono percorsi alternativi e sono necessarie decisioni. Trascina l'elemento gateway nel tuo diagramma e collegalo alle attività precedenti.

Completamento del diagramma

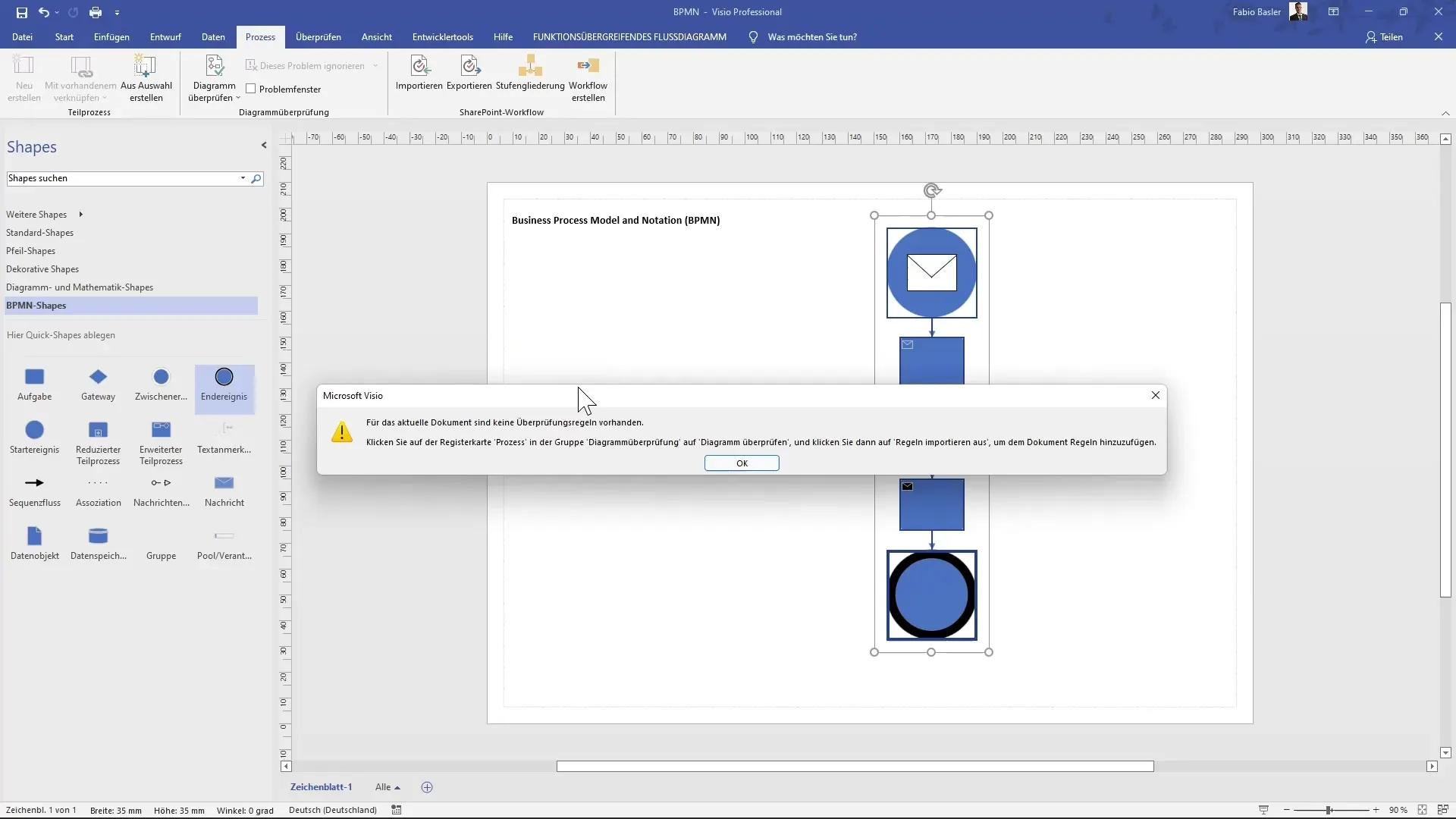

Dopo aver definito tutte le attività e i collegamenti necessari, controlla il diagramma per assicurarti che non ci siano errori. Nella scheda "Processo" troverai la funzione di controllo diagramma che ti dirà se tutto è correttamente implementato.

Utilizzo e personalizzazione di modelli

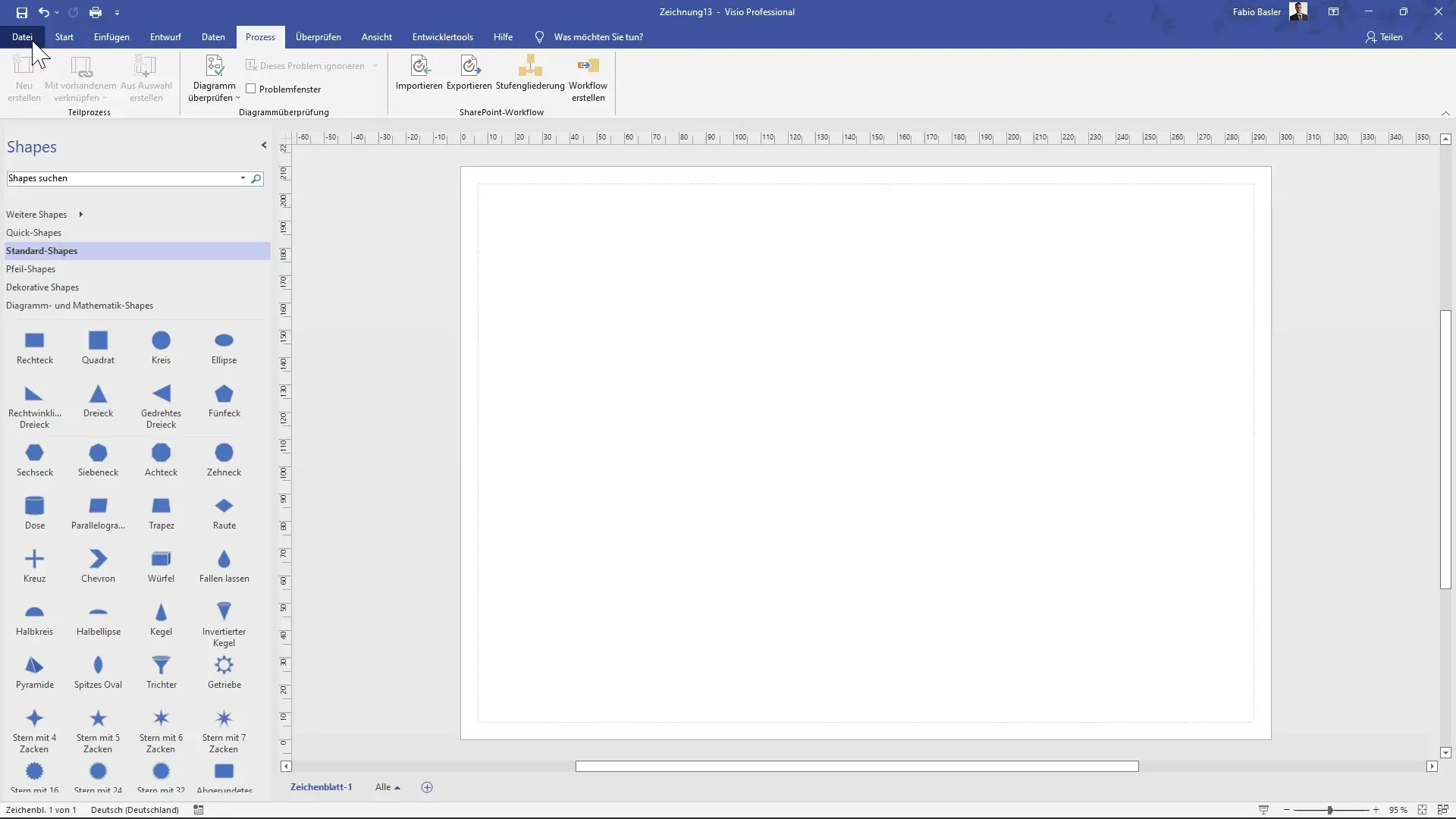

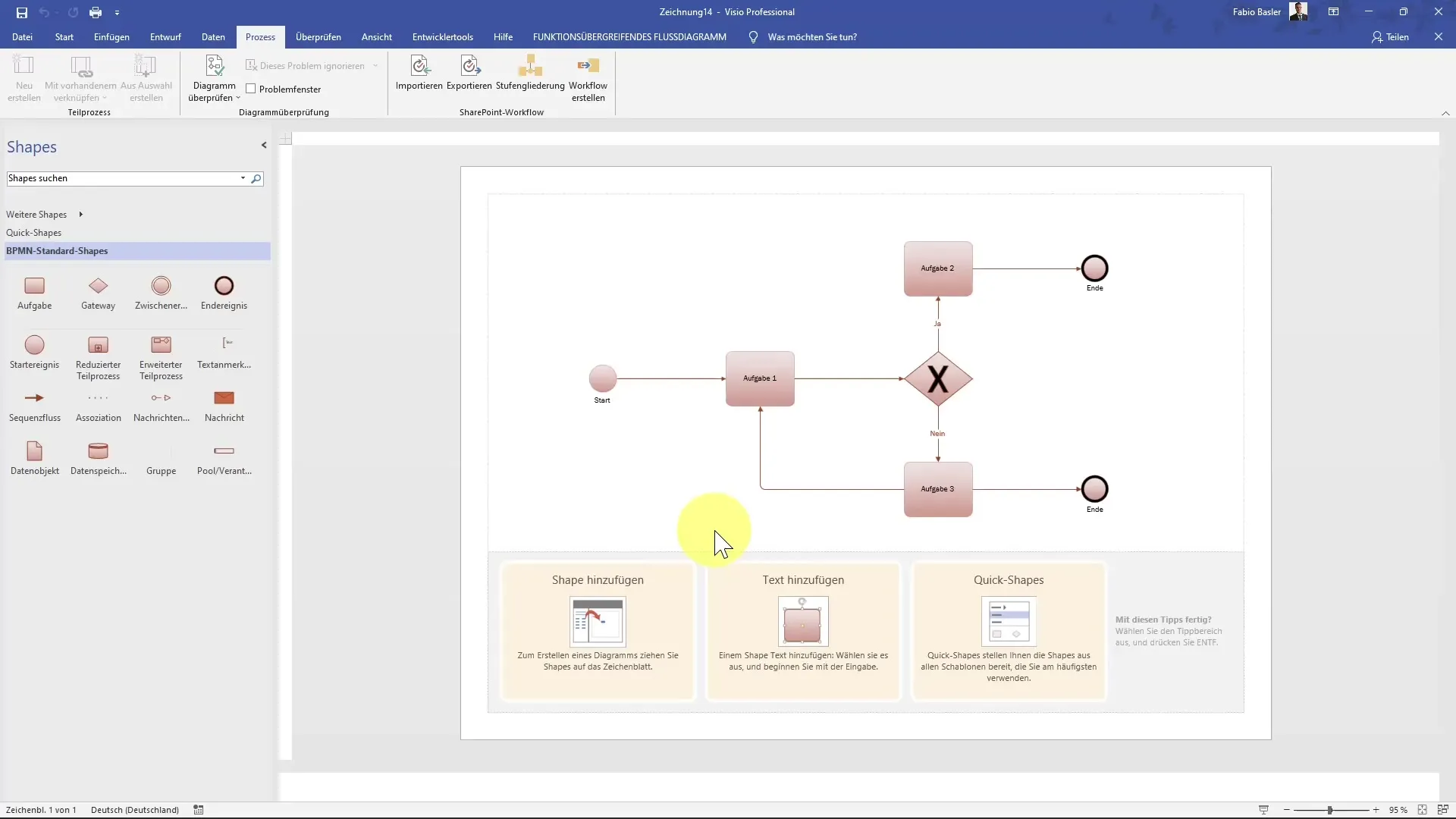

Se desideri creare un nuovo disegno, puoi farlo facilmente selezionando un diagramma BPMN tramite "File" e "Nuovo". Spesso Visio offre anche modelli predefiniti che possono aiutarti a raggiungere più velocemente il tuo obiettivo.

I modelli popolari includono elementi di base come gateway e attività, che puoi personalizzare direttamente.

Aggiunta di testo e dati

Per rendere i tuoi diagrammi ancora più chiari, è utile aggiungere testi e dati rilevanti. Puoi inserire il testo direttamente negli elementi e rendere i diagrammi ancora più informativi.

Le funzioni di importazione dei dati in Visio ti consentono di integrare le informazioni senza soluzione di continuità nei tuoi diagrammi, promuovendo ulteriore efficienza e chiarezza.

Riepilogo

In questa guida hai imparato come creare diagrammi BPMN in Microsoft Visio. Dalla ricerca delle forme standard BPMN all'utilizzo dei modelli e all'aggiunta di testi e dati, hai acquisito una solida base per la visualizzazione efficace dei processi aziendali. Con la padronanza di questi strumenti, sarai in grado di rappresentare in modo comprensibile e accattivante processi complessi.
