Visio で図表を効率的に使った作業

Microsoft Visioを効率的に活用するためには、シートとステータスバーに対する理解が不可欠です。このチュートリアルでは、新しいシートの作成、管理、および作業環境のカスタマイズ方法について学び、ダイアグラムをさらに迅速かつ効果的に作成する方法を紹介します。

主なポイント

ステップバイステップガイド

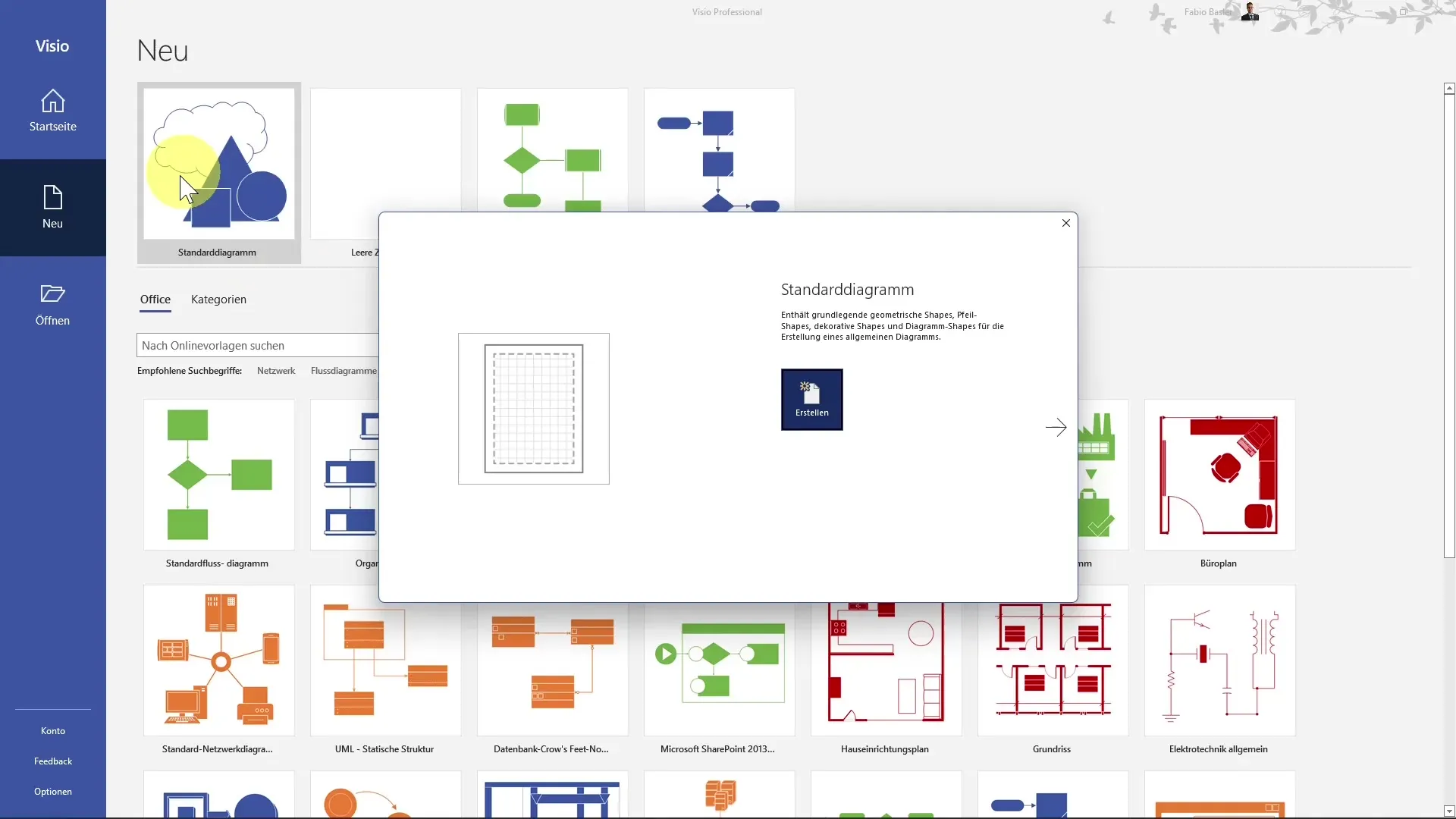

Visioを起動し、「標準図」と「作成」をクリックして開始します。これで新しいシートが作成され、すぐに作業を開始できます。

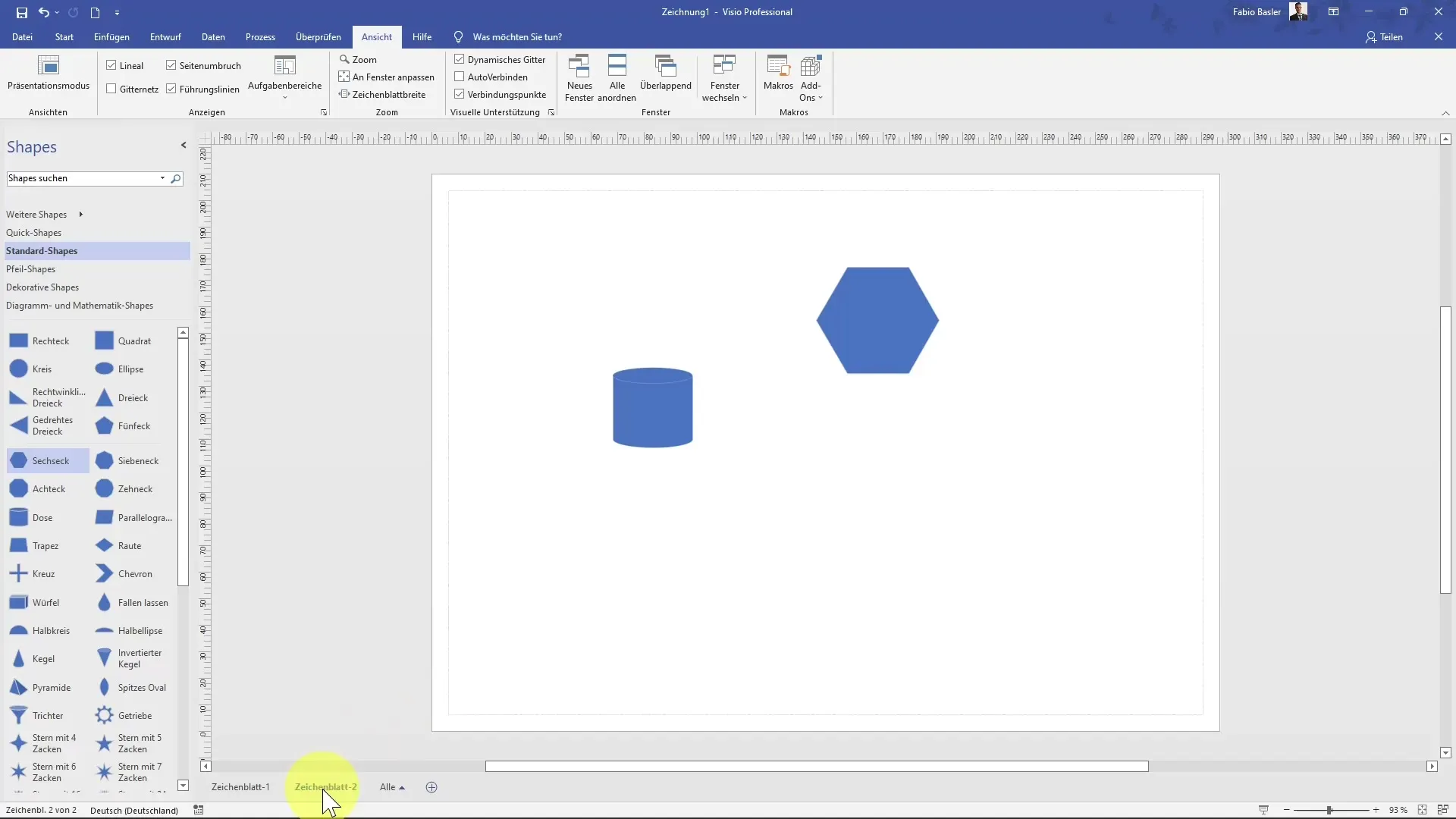

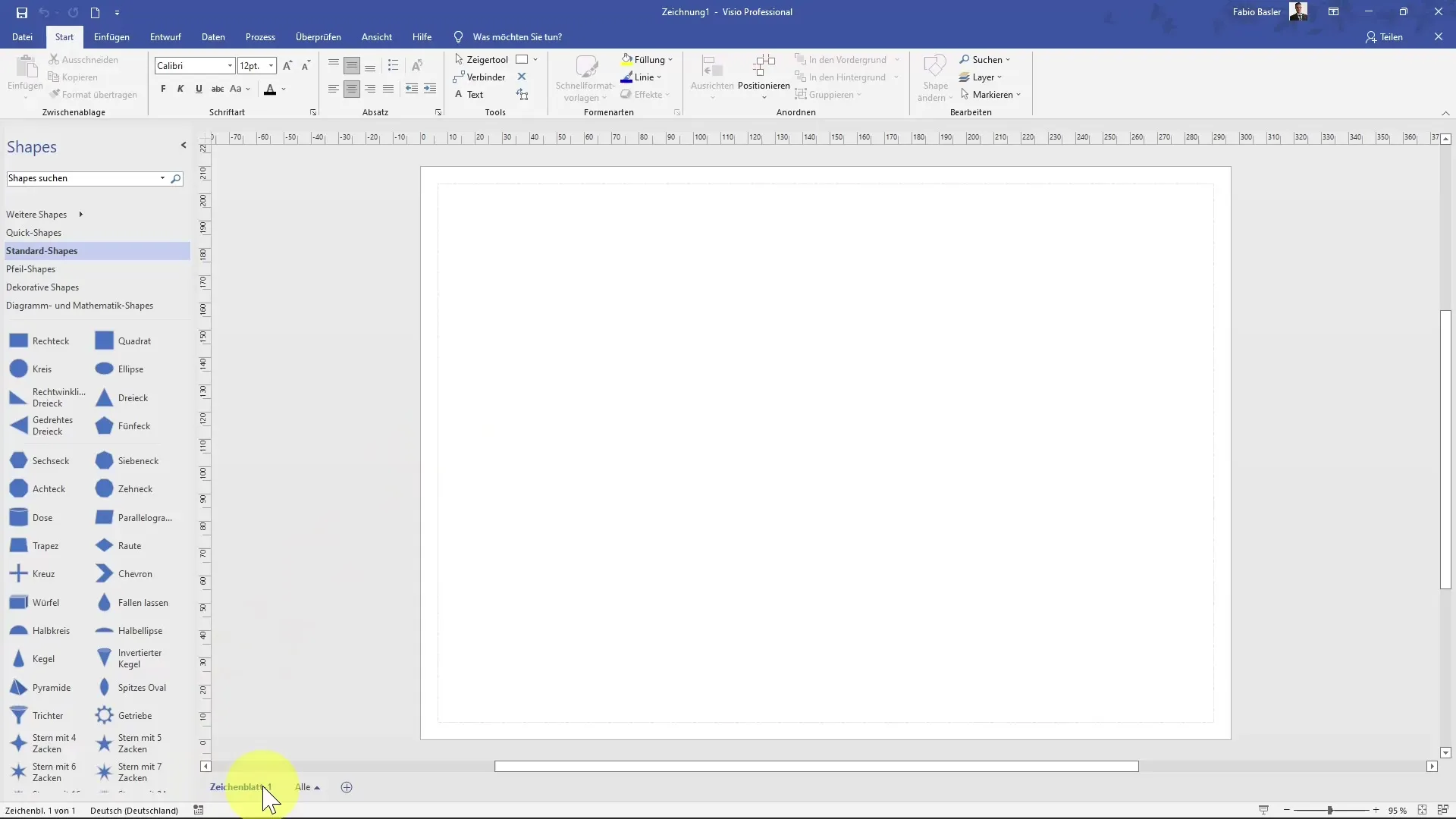

図面の左下にシートがあります。「シート 1」に設定されています。ここで、複数のシートを追加して構造化されたダイアグラムを作成できます。

新しいシートを作成するには、プラス記号（+）をクリックします。これにより、同じファイル内で異なる図面を組織化できます。

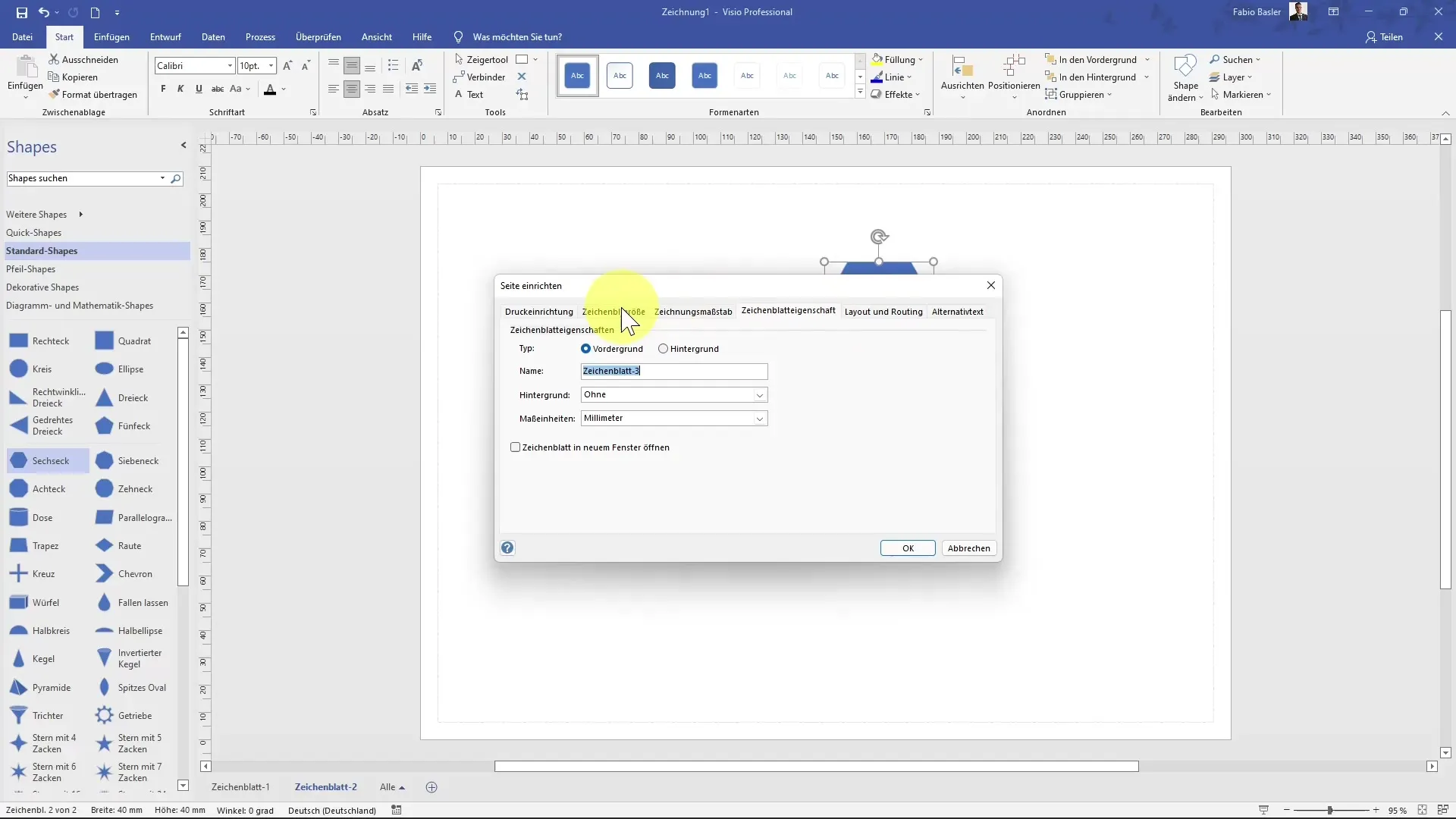

右クリックしてシートを追加したい場合は？右クリックし、「挿入」を選択します。これにより、ページ設定ダイアログが開き、特定のプロパティを指定できます。

ダイアログボックスでは、前面と背面を区別し、新しい名前を指定できます。たとえば、3番目のシートは標準で「シート 3」となります。

現在のシートに適用される単位を調整できます。デフォルトではミリメートルに設定されていますが、センチメートルを選択して「OK」で変更を確認できます。

シートを削除したい場合は？右クリックして「削除」を選択します。名前を変更することもでき、右クリックして「名前の変更」を選択するか、ダブルクリックすることで変更できます。

既存のシートを複製するには、右クリックして「複製」を選択します。これにより、現在のシートのコピーが作成され、同じように動作します。

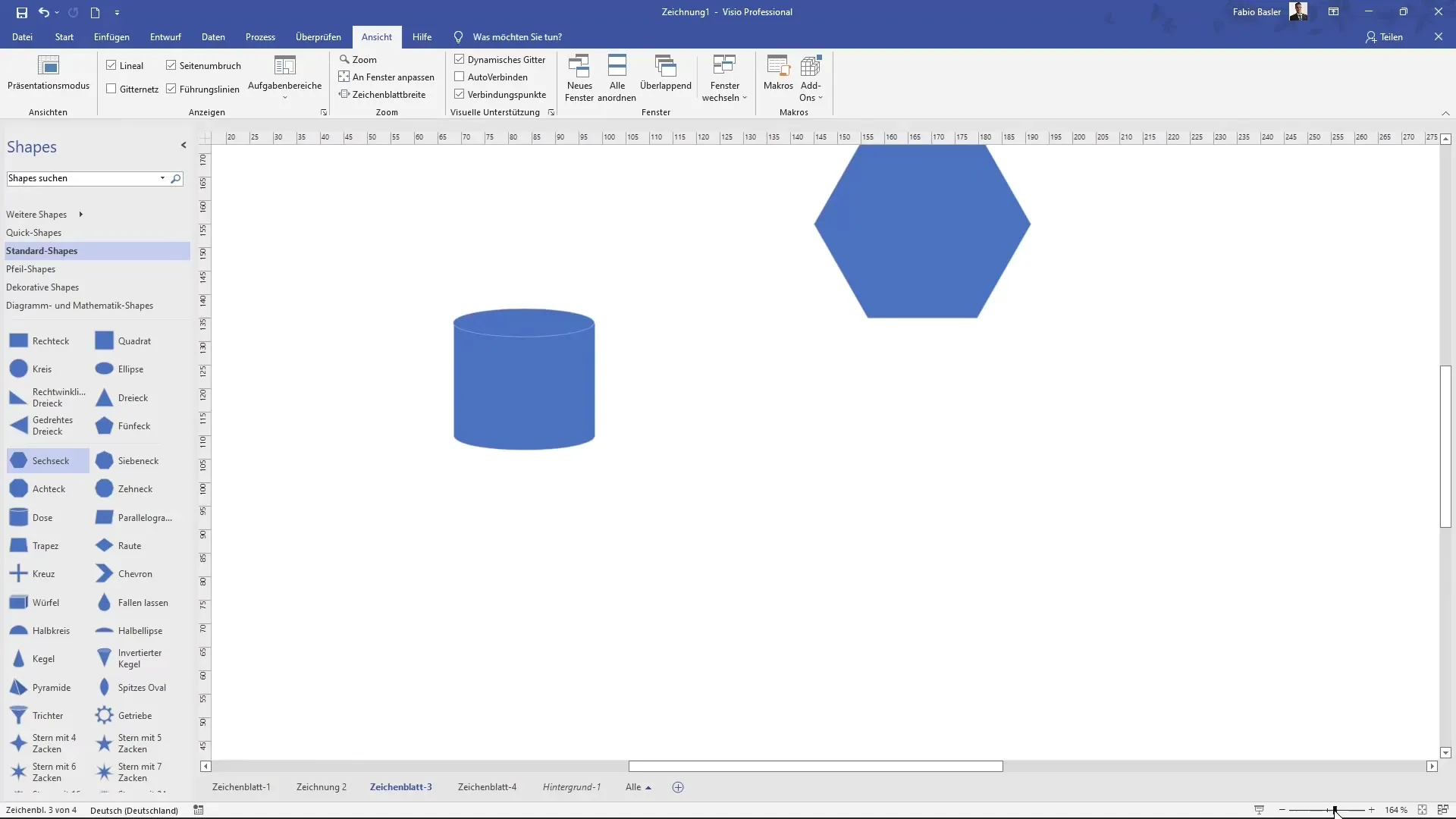

シートの配置も調整できます。マウスでシートを適切な位置にドラッグすると、順序が変更されます。「すべて表示」ですべてのシートの概要を確認できます。

「デザイン」タブに移動し、「背景」にアクセスします。ここでダイアグラムを再配置したり、追加の調整を行ったりできます。

空の新しいシートは、「挿入」タブの「ページ」グループからも作成できます。これはプラス記号の使用法と同様です。

背景が必要な場合は、メニューから設定できます。背景シートは斜体で表示され、ダイアグラムの構造が明確に表示されます。

最後に、下部のステータスバーに移動します。ここでは、現在の言語やズームの状態などの情報を確認できます。右クリックして調整を行うこともできます。

ステータスバーには、現在の図面に関する情報である「図面3/4」といったような図面番号を表示することができます。

ズームスライダーを使って表示を調整することができます。デフォルトでは特定の倍率に設定されていますが、必要に応じて拡大または縮小することができます。

このガイドでは、Microsoft Visioでの図面とステータスバーの重要な機能について学びました。さまざまな図面の作成、カスタマイズ、管理方法を調べたり、要件に合わせてステータスバーを構成する方法を見つけました。

Visioの図面とは何ですか？図面は、異なるダイアグラムを組織化し、作成するためのセパレートなエリアです。

新しい図面をどのように追加しますか？プラス記号をクリックするか、右クリックして「挿入」を選択することで新しい図面を追加できます。

図面での単位を変更することはできますか？はい、図面のプロパティで単位を調整することができ、例えば、ミリメートルからセンチメートルに変更することができます。

図面を削除するにはどうすればよいですか？図面を右クリックして「削除」を選択することで削除できます。

ステータスバーで何を調整できますか？ステータスバーでは、図面番号、言語、ズーム履歴などを調整することができます。
