Naujos funkcijos „Cinema 4D“ - nuo R12 iki R19, R20 ir R21.

Naujovėje 19 leidime - pagerinta poligonų mažinimas ir kintamas detalumo lygis (LOD)

Visi pamokos vaizdo įrašai Naujos funkcijos „Cinema 4D“ – nuo R12 iki R19, R20 ir R21.

Pirmiausia pažvelkime į tobulintą polygonų mažinimą. Atlikęs palyginamąjį tyrimą tarp naujojo 19 versijos polygonų mažinimo generatoriaus ir senojo 18 versijos polygonų mažinimo deformatoriaus, naudojau aukštai detalų 3D nuskaitymą iš Šokoladinio formavimo modelio, kurį sukūrė Hans Brunner GmbH su tiksliais 844302 daugianariais arba 422153 taškais.

Naujovė „Release 19“ – pagerinta poligonų mažinimo funkcija ir kintamas detalumo lygis (LOD).

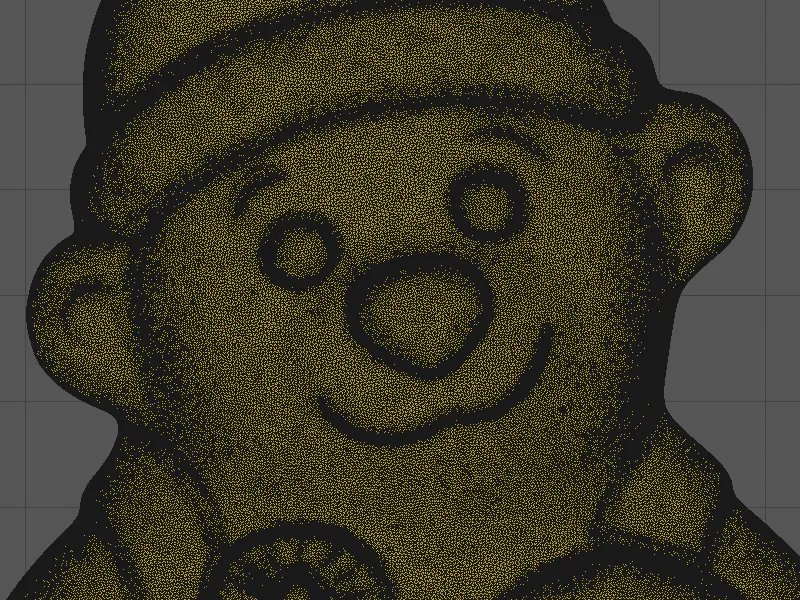

Siegiant vizualizavimo režime pastovi (linijinis) spalvinimas, norint pamatyti taškus, reikia artėti prie 3D modelio labai arti.

Naujovės 19 leidime - pagerintas poligonų sumažinimas ir kintamas detalumo lygis (LOD)

Polygonų mažinimas su naujuoju polygonų mažinimo generatoriumi

Ieškant polygonų mažinimo meniu, parsisiunčus release 19 versiją Cinema 4D, vartotojas paliks tuščia ranka. Senasis polygonų mažinimo deformatorius nebėra, tačiau darbui su senais failais palaikomas.

Naująjį polygonų mažinimą galima rasti meniu Sukurti>Modeliavimas.

Naujovė „Release 19“ – pagerinta poligonų mažinimo funkcija ir kintamas detalumo lygis (LOD)

Siekiant palyginti abiejų polygonų šaliklių mažinimo kokybę, aš su senuoju polygonų mažinimo deformatoriumi sumažinau oranžinį Beždžionėlio modelį 95%, o geltonąjį modelį su naujuoju polygonų mažinimo generatoriumi taip pat 95% sumažinau.

Abu polygonų šalikliai turi pagrindinį elementą – slankiklį, leidžiantį nustatyti sumažinimo stiprumą. Naujojo generatoriaus metu iš karto rodomos rezultuojančių triukampių, taškų ir kraštų skaičiai.

Specialiai formuotiems 3D objektams su kraštais, galima išsaugoti 3D kontūrą ir jau egzistuojantį UV išdėsėjimą, taip pat prisitaikant prie artimų daugianarių.

Naujovėje 19 versijoje - pagerinta poligonų mažinimo funkcija ir kintamos išsamumo lygio (LOD) galimybė

Svarstant abiejų polygonų šaliklių rezultatų išvaizdą Gouraud šešėliavimo režime, galima pastebėti pirmuosius skirtumus. Geltonojo Beždžionėlio modelio tinklas atrodo minkštas ir kokybiškas, oranžinio Beždžionėlio modelio kritinėse ​​vietose jau matyti ryškūs problemos požymiai.

Naujovė „Release 19“ – geriau sumažintas daugiakampių ir kintamos detalumo lygio (LOD) funkcija.

Skirtumai tampa ypač aiškūs, kai susimąstome apie abiejų Beždžionėlių modelių daugianario tinklą.

Naujovė 19 versijoje - pagerinta daugiakampių mažinimo funkcija ir kintantis informacijos detališkumo lygis (LOD).

Kol oranžinio Beždžionėlio modelio tinklas atrodo labai nehomogeniškas ir chaotiškas, …

Naujovė 19 versijoje - pagerinta poligonų mažinimo funkcija ir kintamas detalių lygmuo (LOD)

… geltono Beždžionėlio modelio tinklas turi žymiai vienodą polygonų dydį ir labai homogeniškai paskirstytus daugianarius.

Naujumas „Release 19“ – pagerinta poligonų mažinimo funkcija ir kintamas detalumo lygis (LOD)

Kintamo sudėtingumo lygio (LOD) naudojimas su polygonų mažinimu

Viena naujojo polygonų mažinimo naudojimo galimybė būtų pvz., sukurti skirtingai išdėstytas Beždžionėlių modelio variantus, kad juos būtų galima rodyti ar slėpti priklausomai nuo atstumo iki kameros. Taip būtų galima pagerinti veiksmingumą, pvz., 3D žaidimuose.

Kad šis objektų versijų rodyti ar slėpti automatizavimas vyktų automatiškai, „Cinema 4D“ 19 versijose „Visualize“ ir „Studio“ yra taip vadinamas LOD objektas (Lygio-Atsargumo-Objektas).

Naujovė „Release 19“: patobulinta poligonų mažinimo funkcija ir kintamas detalumo lygis (LOD)

Kadangi keturius Beždžionėlių modelius šiame pavyzdyje sukūriau su polygonų mažinimo generatoriumi su skirtingais mažinimais ir galiausiai paverčiau rezultuojančiu daugianariusmi objektu per komandą Tinklelis>Konvertuoti>Dabartinę būseną į objektą.

Naujovė „Versija 19“ – pagerinta poligonų mažinimo sistema ir kintamas detalumo lygis (LOD)

Mažinimas svyruoja nuo 80 % atstumams iki 99.9 %, kai kamera yra labai toliau nuo Beždžionėlio modelio. Kad visos Beždžionėlių modelių versijos užimtų identišką poziciją, visi keturi Beždžionėliai turės X-Koordinatė nustatyta į 0.

Naujovė Release 19 versijoje - pagerinta poligonų redukcija ir kintamo lygio detalumo (LOD)

Kad galėtume naudoti keturias Beždžionėlių modelio versijas kintamo sudėtingumo lygiui, jos privalo būti priskirtos LOD- objektui. Pasirinkus keturis objektus ir spaudžiant Alt ir Ctrl klavišus kartu spustelinti ant LOD- objekto modeliavimo objektų skydelyje, tai įvyksta vienu metu.

Naujovė 19-oje versijoje - patobulintas poligonų mažinimas ir kintamas detalumo lygis (LOD)

LOD objekto nustatymo dialogo lange atributų tvarkytuve galima rasti keturis Beždžionėlių modelius kaip LOD lygius. Kiekvienam iš keturių lygių galima atskirai nustatyti atvaizdavimo parinktis. LOD-Objektai ir subobjektai jau yra teisingi, nes tam, kad būtų naudojamos skirtingos LOD stadijos, reikia pasitelkti esamus subobjektus.

Naujovės versijoje 19 - pagerinta poligonų mažinimas ir kintamo lygio detalumo (LOD)

Taigi, reikia tik nustatyti kriterijų, pagal kurį LOD- objektas turės nuspręsti, kuri LOD-lygis turėtų būti rodomas objekto vaizdui. Kadangi Beždžionėlio modelis turėtų orientuotis į atstumą iki kameros, kaip kriterijų reikia įvesti kamera atstumą.

Naujiena „Release 19“ – pagerinta poligono mažinimo procedūra ir kintamasis detalumo lygis (LOD).

Pasirinkus kriterijų, LOD-objekto nustatymų dialoge LOD-juostoje bus rodomos keturios spalvotos sritys, kur kiekvienai lokiai atitiks viena loko modeliui. Šiuo metu šios keturios atstumo sritys yra lygios ir yra pasiskirstę po aukštesnėje eilutėje įrašytą minimalų ir maksimalų kamera atstumą.

Naujovė „Išleidimas 19“ – gerinta poligonų mažinimo funkcija ir kintamas detalumo lygmuo (LOD).

LOD-objekto veikimą taip pat galima patikrinti 3D vaizde. Jei kamera atstumas yra aukščiausioje lygyje, lokis rodomas geriausioje kokybėje, …

Naujovė versijoje 19 - pagerintas poligonų sumažinimas ir kintamas išsamumo lygis (LOD)

… kai kamera atstumas padidėja, pasiekus kitą atstumo sritį, LOD-objektas pereina prie kito lygio. Kokioje vertės sričioje šiuo metu yra kamera, galima matyti nuo LOD-juostelės apačioje esančio mažo kameros simbolio.

Naujiena "Release 19": pagerinta daugiakampio sumažinimo funkcija ir kintamo aštrumo lygio (LOD) nustatymas.

Perėjus prie kito lygio peržiūrėjus 3D vaizdą lengvai galima nustatyti, ar laikas pereiti prie kitos grandies nebuvo per anksti ar per vėlai. Šiuo atveju turėtų būti galima matyti lėtai išsiskiriančią LOD-lukštą

Naujovė „Release 19“ – patobulintas poligonų mažinimas ir kintamas detalumo lygis (LOD)

Norint priderinti grandies perėjimo taškus, pakanka ties distancijų srityse esančiu linijos ir ištempti sritį už norimos kameros pozicijos.

Naujovė „Release 19“ – pagerinta poligonų mažinimo funkcija ir kintamas modelio detalumo lygis (LOD)

Paprastai turėtume pritaikyti kokybiškiausią LOD-versiją, kai objektas aiškiai yra toli nuo scenos fono.

Naujiena 19 versijoje - pagerinta poligonų sumažinimo funkcija ir kintamas išsamumo lygis (LOD)

Variables Level-of-Detail (LOD) su automatišku supaprastinimu

LOD-objektas taip pat siūlo savo būdą objektų supaprastinimui arba vereinfachung. Šiuo atveju nereikia skirtingų objektų kaip LOD-lukštų, pakanka vieno, priklausomo objekto ir nustatymo vereinfachung kaip LOD-režimas nustatymo dialoge.

Naujovė 19 versijoje - pagerinta daugiakampio mažinimas ir kintamas detalumo lygis (LOD)

Kiekvieno LOD-luksčio atvaizdavimo parinktyse, LOD-objektas be originalios, aukštos raiškos versijos (Visi objektai), taip pat siūlo panašų į polygonreduktion dezimierung, konvexą, Bounding Box-quadrą ar net null-objektą.

Nauja „Release 19“ – pagerinta poligonų mažinimo funkcija ir kintamo detalumo lygio (LOD) funkcija.

Dezimierung, nėra tinkama visoms objektams, dažnai būna pašalinamos visos objekto dalys.

Naujovė „Leidimas 19“ – pagerinta poligonų mažinimo funkcija ir kintamojo sprendimo lygio (LOD) sistema

Konvexas šalis veikia gerai, bet dažniau naudojama didelio kamera atstumo atveju.

Naujovė „Release 19“ - pagerinta poligonų mažinimo ir kintamojo detalių lygio (LOD) funkcija.

Taip pat pasakytina apie Bounding Box, kuri turi duoti visas 3D objekto išlygas.

Naujovė 19 versijoje - pagerinta daugiakampių mažinimo funkcija ir kintantis detalumo lygis (LOD)

Papildomai prie Objekt-nustatymų dialogo pusės funkcijų, nustačius LOD-sritis ir -lygius, Parinktys-pusėje yra daugiau galimybių pritaikymui.

Taip pat, naudojant parinktį Progresyvus, galima užtikrinti, kad perejimas tarp LOD-luksčių nuo subobjektų vyktų sklandžiau, paliekant kitus LOD-lygius matomus. Galimybė Polygonizuoti objektus, užtikrina, kad subobjektai, turintys deformuotojus, veiktų kaip LOD-luksčiai-objektai.

Naujovė 19-oje versijoje - pagerinta poligonų mažinimo funkcija ir kintamas detalumo lygmuo (Level-of-Detail (LOD))
