Astronomijos ir dangaus fotografija: technika, temos ir praktika

Dalies 15 - Kali­bra­vimas: Įrašyti šviesos lauko ir tamsios srities vaizdai

Visi pamokos vaizdo įrašai Astro ir dangaus fotografija: technika, motyvai ir praktika.

Kalibracijos schematinis vaizdavimas: Galutinis rezultatas susidaro po to, kai nuo žalio paveikslo atimamas tamsaus paveikslo atvaizdas ir padalinamas šviesos laukų atvaizdu.

Dalys 15 - Nukalibruoti: Imti šviesos ir tamsos nuotraukas

Skyriaus 15: Kalibracija: Šviesos laukų ir tamsos paveikslo užfiksuojimas

Skaitmeniškai užfiksuotos astrofotografijos neapdorotos nešioja ne tik duomenis, kuriuos suteikė fotografuotas dangaus objektas, bet ir daug artefaktų, t.y. nepageidaujamų reiškinių. „Kalibracija“ tai procesas, kurio tikslas yra atsikratyti šių artefaktų iš rodomųjų paveikslo.

Artefaktų priežastys

Pirma atkreipsime dėmesį į komponentus, atsakingus už artefaktų formavimąsi ir kurie sugeneruoja tam tikrus nepageidaujamus duomenis:

1. Kamera

Skaitmeninių kamerų vaizdo jutikliai ir iškaitymo elektronika sukuria labiau ar mažiau ryškų „vaizdo triukšmą“, ypač gerai pastebimą lygias šviesias ar tamsias vietas turinčių vaizdų „dribsniuotą“ struktūrą. Skirtumas yra tarp šviesos arba luminanso triukšmo, kai pikseliai tolygiai šviesių objekto sričių nesuderinamai įgyja skirtingus šviesos reikšmes, ir spalvos triukšmo, kai pikseliai, rodantys iš esmės vienodos spalvos objektą, turi šiek tiek skirtingus spalvinio atspalvio parinkimus. Elektroninis vaizdo triukšmas turi įvairių priežasčių. Viena iš pagrindinių priežasčių yra taip vadinamas termalinis triukšmas, sukeliamas proceso jutiklyje, priklausančiame nuo temperatūros, atsitiktinai sukeldamas „krovą“ pikseliuose, kuris vėliau interpretuojamas kaip šviesos informacija. Ši triukšmo dalis atsiranda net tuomet, kai jutiklis neapšviečiamas, t.y. apšvietimo laikas jutiklį nesiekia. Trumpinys „tamsaus srauto triukšmas“ buvo sukurtas šiai reiškinių grupei.



Triukšmo kiekis priklauso nuo šių veiksnių:

a) Temperatūra (didesnis triukšmas esant aukštai temperatūrai)

b) Apšvietimo laikas (kuo ilgesnis apšvietimo laikas, tuo didesnis triukšmas)

c) ISO vertė (didesnis triukšmas didėjant ISO numeriui)

Taip pat reikia atkreipti dėmesį į naudojamo jutiklio tipą, kameros triukšmą mažinančią programinę įrangą ir iškaitymo triukšmą, sukurtą elektronika, kuri po apšvietimo matuoja jutiklio duomenis. Kadangi šie veiksniai priklauso nuo kameros ir negali būti paveikti fotografo, mes nepasirengsime joms skirti daugiau dėmesio.

Skaitmeniniuose vaizdo jutikliuose, be triukšmo, atsiskiria atskiri pikseliai, kurių šviesos vertės labai skiriasi nuo aplinkos. Pavyzdžiui, jei atskiras pikselis visai nereaguoja į krintantį šviesą, jis išlieka visiškai juodas ir vadinamas „mirusiu pikseliu“ (dead pixel arba cold pixel). Kiti pikseliai, priešingai, jautresni reaguoti į šviesą nei kiti, todėl greitai įgyja labai didelį šviesos kiekį ar net pasiekia pilną prisotinimą, tada jie tampa balti.

Šie anomalūs pikseliai vadina „karšti pikseliai“ (hot pixel). Tiek „mirusieji“, tiek „karštieji“ pikseliai praktiškai neišvengiami jutiklių gamyboje, todėl reikia priimti tam tikrą jų skaičių. Dėl senėjimo procesų metu kelis metus jutiklio paveikslėlyje gali padidėti paveikimų pikselių skaičius.

Dalies 15 - Kalibravimas: Įrašykite šviesos ir tamsos vaizdus.

Tamsaus paveikslo ištrauka, sukurtas naudojant „Canon EOS 450D“ kamerą, ISO 100 (kairėje) ir ISO 1600 (dešinėje). Apšvietimo laikas buvo dešimt minučių. Gerai matyti, kaip bendras triukšmas didesnėje ISO vertėje auga. Abu vaizdo ištraukos buvo suteiktos labai panašiai, kad būtų aiškiau matomas triukšmas.

2. Užfiksuojama optika

Nė vienas teleskopas ar objektyvas negarantuoja tobulos vaizdo atvaizdavimo. Kuo toliau nuo optinės ašies atsilesime, tuo labiau matysime vaizdo atstūmų, aberracijų, poveikį. Ypač paveikti yra paveikslų kraštai. Kalibracija negali ištaisyti šių vaizdo klaidų. Todėl sutelksime dėmesį į tuos reiškinius, kuriems galima kovoti su kalibracijos pagalba.

Pirma, tai yra vignetavimas, t.y. paveikslų kraštų tamsėjimas. Ypač ryškus vignetavimas būna naudojant fotoobjektyvus su visiškai atvira diafragma. Vienoje pusėje vignetavimą galima valdyti užsimezdami diafragmą. Tačiau, kita vertus, užsimezdant diafragmą padidėja reikalingas apšvietimo laikas, kas dažnai nėra pageidautina astrofotografijoje. Kadangi net teleskopinės optikos dėl fizinių priežasčių optinėje ašyje turi didesnę paveikslų šviesumą negu kraštai, vignetavimas yra vienas praktiškai neišvengiamų astrofotografijos reiškinių. Kuo didesnis kameros naudojamo vaizdo jutiklio dydis, tuo didesnė vignetavimo rizika.

Dalies 15 - Kalibracija: Užfiksuoti šviesos ir tamsos vaizdus

„Didžiosios Pylimos“ žvaigždyno nuotrauka su šviesių 50 milimetrų objektyvu ir atviru diafragmos judesiu. Akivaizdu vignetavimas kaip tamsių kraštų atvaizdis.

Ekstremaliu atveju jutiklio kraštuose nepasiekiama jokia šviesa, pvz., jei optinėje juostoje naudojamas elementas su per mažu vidaus skersmeniu, arba užfiksuojamoji optika paprasčiausiai neparemta pakankamai dideliu vaizdo lauku. Tuomet paveikslų kraštai lieka juodi ir netgi kalibracija negali jų išgelbėti.

Be to, nufotografuojami dulkės, prisėdusios ant jutiklio ar lęšio arba užfiksuojamosios optikos veidrodžio. Kruopščios kameros ir optikos valymas gali sumažinti dėmės atsiradimą nuotraukoje, tačiau niekada neišvengs visiško jų išvengimo. Kuo mažesnė dulkės nuotoli, tuo aštresnė ji bus išryškinta nuotraukoje. Beveik aštrioms pasirodyti dalelėms, kurios tiesiogiai prisidėjo prie jutiklio apsauginio stiklo, jutiklio priekinio stiklo, suteikiamas aštrus atvaizdas.

Paviršinėje lęšio dalelė ant dulkių yra nekritiška, tuo tarpu lęšio objektyvo nugrįžta dalelė gali palikti matomas pėdsakus nuotraukoje. Naudotojui naudojant reflektorių teleskopą gali pasitaikyti, kad dulkės atvaizduojamos kaip tamsūs žiedai nuotraukoje, nes jų neryškus atvaizdavimas įgauna įėjimo lęšio formą, kuri yra ratas reflektoriaus teleskopuose, sukurtas žiedinio fokusavimo metu.

Šviesos takuose dėmės tamsiais taškais tampa matomos. Viršutiniai trys taškai yra dalelės, esančios ant jutiklio. Apačioje esanti dulkių plunksnelė yra gana neaiškiai nufotografuota ir yra ant objektyvo lęšio:

Dalies 15 - Kalibracija: Užfiksuokite šviesos ir tamsos vaizdus.

Kairėje Pieno kelio nuotraukoje pastebėjau dulkių giją, kuri buvo gana aiškiai nufotografuota ir nusėdo ant jutiklio apsauginio stiklo. Po jutiklio valymo funkcijos įvykdymo kamerų meniu trukdikas dingo (dešinėje):

Dalies 15 - Kali bravimas: įrašyti šviesos ir tamsios srities nuotraukas.

Daugelyje kamerų įmontuota jutiklio valymo funkcija bando „nuošluoti“ nešvarumus, esančius ant jutiklio, didelėmis dažnio virpesiais ant apsauginio stiklo prieš jutiklį. Tai nesekmingai vyksta ne visada tobulai, tačiau šios funkcijos naudingumas neabejotinas (žr. toliau esančią vaizdo pavyzdį).

Dalies 15 - Kalibravimas: įrašykite šviesos ir tamsos vaizdus.

Suderinimo nuotraukos


1. Tamsiosios nuotraukos (Darkframes)

Tamsiosios nuotraukos „šviečiamos“ tiek pat laiko kaip ir patys danguje nufotografuoti vaizdai. Tačiau užtikrinama, kad jutiklį nepasiekia šviesa, pavyzdžiui, uždedant priekinį objektyvo dangtelį!

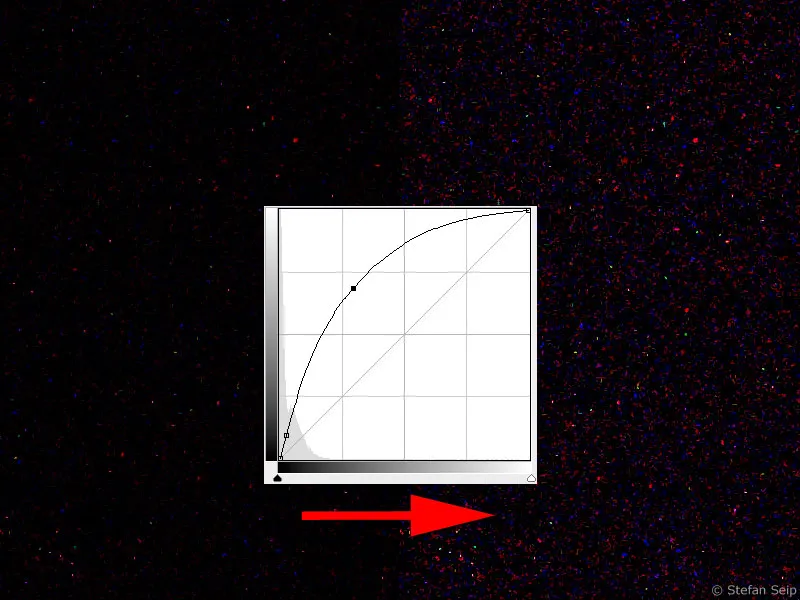

Rezultatas nėra visiškai juoda nuotrauka, nes tamsioji nuotrauka įtraukia visą tamsiojo srovės triukšmą. Tuo remiantis, daroma prielaida, kad šis tamsiojo srovės triukšmas yra identiškas dangaus nuotraukos triukšmui. Tokia prielaida yra rizikinga, nes triukšmas visada veikia ir statistinė, neprognozuojama sudedamoji dalis. Tačiau laimei, ši dalis yra gana nedidelio dydžio, todėl pirmu artinimu minėta prielaida yra visiškai pagrįsta.

Bild>Anpassungen>Gradationskurven…)

15 dalis - Kalibracija: Užfiksuoti šviesiosios ir tamsiosios kadrų.

Dabar idėja yra iš tamsiosios nuotraukos tik nustatyti triukšmo komponentą, kurį vėliau galima atimti iš būsimos dangaus nuotraukos. Taip turėtų būti įmanoma išnykti triukšmui arba bent jau jį sumažinti. Tuo pačiu metu, visi karšti pikseliai, kurie vis dar turi tinkamų duomenų, t. y. ne visiškai prisotinti, yra sutvarkomi. Marę pikseliai ir visiškai prisotinti pikseliai, tačiau turi būti „sutaisyti“ tamsiaisiais nuotraukomis.

Pavyzdys praktikoje:

2. Ryškiosios nuotraukos (Flatframes)


Dalies 15 - Kalibracija: Užfiksuokite šviesos ir tamsos vaizdus.

Sukurkite ryškiosios nuotraukos palengvėjimui gabalėlį prieš fotografuojant objektyvinę kamerą. Kadangi objektyvas šviesai pridėtų šį lapą bus kuo tolygesnis, pavyzdžiui, šviesos upeliu.


Dalys 15 - Kalibravimas: Atlikite šviesos ir tamsaus fono nuotraukas

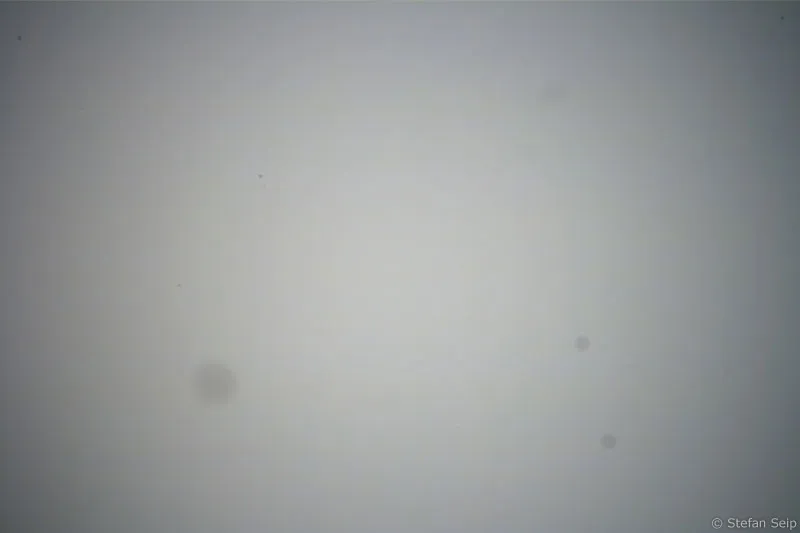

Tikras ryškiosios nuotraukos pavyzdys. Jame yra geležtė (tamsūs vaizdo kraštai) ir dėmėtų šiukšlių takas (dėmės).

Idealiu atveju šviesos laukas susidaro su kuo mažesniu ISO nustatymu ir trumpu šviesos laiko trukme, kad nebūtų įneštas papildomas tamsaus srauto triukšmas.

Praktinis pavyzdys:

Jūs jau esate atlikę "Tamsios nuotraukos" skyriuje aptartas Žiedo miglos nuotraukas ir atitinkamas tamsiosios nuotraukas. Dabar norite sukurti ir šviesos laukų nuotraukas. Labai svarbu, kad kamera ir optikos tvarka liktų nepakitęs! Taigi negalima nuimti objektyvo nuo kameros arba kameros nuo teleskopo ir nepakeisti fokusavimo! Kad šiukšlių dalelės būtų atvaizduojamos tame pačiame jutiklio taške kaip dangaus nuotraukų metu, netgi nerekomenduotina liesti kameros. Jei įmanoma, geriau valdyti kamerą per prijungtąjį kompiuterį.

Itin kritiška, jei ryšys tarp kameros ir teleskopo ar jo akių ištraukimo nepakankamai stabalus. Dabar kyla klausimas, kur naktį galite rasti vienodai šviesiai apšviestą plotą. Vienas būdas būtų padėti prie objektyvo ar teleskopo priekinės leks ir tuomet šį plotą apšviesti priekyje išjungta lempa ar net netinkama blykste. Norint įgyvendinti norimą trumpą šviesos laiko trukmę, reikalingas šviesus šviesos šaltinis. Nepaisant to, svarbu tinkamai eksponuoti šviesos lauko nuotrauką. Ji turėtų būti pakankamai apšviesta, bet nenuleisti iki persotinimo.

Patikrinkite šviesos lauko nuotraukos histogramą, kurios "duomenų kalnas" turėtų būti nukreiptas į dešinę pusę nuo centro, nepasiekdamas dešinio krašto. Nuolatinėje šviesoje tiesiog nustatykite kamerą laiko automatiškai ("Av" arba "A") ir rankinį ekspozicijos koregavimą iki vertės "+1,5". Tada šviesos laukų nuotraukos galės atsirasti netgi su kameros ekspozicijos automatiškumu. Svarbu, kad objektyvuose būtų nustatyta vienoda diafragma, kurią naudojote dangaus nuotraukoms.

Trumpai tariant, reikėtų atkreipti dėmesį, kad tiek tamsiųjų, tiek šviesos lauko nuotraukų kūrimas būtų atliekamas didžiausia atsargumo priemone. Viena vertus, todėl, kad jos nebėra atkuriamos po montavimo, kita vertus, dėl to, kad naudojant "neteisingus" kalibravimo nuotraukas galutinis rezultatas gali būti ne pagerintas, o net blogesnis.

Atlikite kalibravimą

Taigi, pagaliau kalibravimas yra matematinė operacija, kurioje nuo kiekvieno pikselio atimdavimas nuotraukos ir tuomet padalinimas iš šviesos lauko nuotraukos. Taigi formulė yra:

Dalies 15 - Kalibracija: Užfiksuokite šviesos ir tamsos vaizdus

Bildkalibrierung Formel.



Tačiau nesijaudinkite, jums nereikia atlikti šio skaičiavimo milijonams skaitmeninių fotoaparato pikselių; jūsų vietoje tai atliks tinkama programinė įranga.

Astro nuotraukų kalibravimą naudojant tamsiasias ir šviesos lauko nuotraukas negalima atlikti su įprastine vaizdų apdorojimo programa, pvz., „Adobe Photoshop“. Tai taip pat pasakytina ir ypač apie fotos, kurias gamina spalvotos kameros, pvz., skaitmeninė fotoaparatų kamera. Priežastis yra spalvų sintezė iš nuotraukos: Atminties jutiklio atskiri pikseliai padengti skirtingų spalvų filtrais („Bayer sofitas“), todėl atidarant paveikslėlio failą automatiškai vykdoma RGB spalvų reikšmių interpoliacija kiekvienam pikseliui. Kalibravimas turi atsirasti prieš atliekant spalvų sintezę!

Gana lengvai naudojama programinė įranga, skirta išsamiai atlikti kalibravimą, yra „DeepSkyStacker“, kurią galima nemokamai atsisiųsti iš svetainės http://deepskystacker.free.fr/german/index.html. Šia programa noriu paaiškinti kalibravimo procesą.

Pirma užregistruoju savo dangaus nuotraukas („Lightframes“) kartu su tamsiausių kadrų („Darkframes“) ir šviesos lauko kadrais („Flatframes“) kataloge. Konkretaus atvejo metu tai yra septyni šviesos kadrai ir po vieną tamsųjį bei šviesos lauko kadrą. Pildau Motyvas yra "Messier 57", Žiedo migla Lirųje, kurią fotografavau "Canon EOS 450D" fotoaparatu, nustatydamas ISO 800 septynias dvi minutes trukmės. Geriausia išvengti painiavos, nurodant failų pavadinimus, kurie jau pateikia informaciją, ar tai yra „Light“, „Dark“ ar „Flat“ kadrų tipas.

Dalies 15 - Kalibracija: Gaminamos šviesos ir tamsos nuotraukos

Pagal "kalbėjančius failų pavadinimus" galima išskirti tarp tikrų dangaus kadrojimų, tamsaus nuotraukos (Darkframe) ir šviesos lauko nuotraukos (Flatframe), kad nesukeltų nesutarimų.

Po to pradedu „DeepSkyStacker“ programą.

Dalys 15 - Kalibravimas: Užfiksuoti šviesos lauko ir tamsos atvaizdus

DeepSkyStacker programinė įranga: Ekranas po programos paleidimo.

Naudodamas viršutinius tris komandas kairėje juostoje, galiu atverti savo kadrus, atkreipdamas dėmesį, kad nesumaišytum „Light“, „Dark“ ir „Flat“ kadro tipų.

Etapas 15 - Kalibracija: Užfiksuoti šviesos ir tamsos atvaizdus

DeepSkyStacker programinė įranga: „Light“ kadro atidarymas, pasirinkus komandą Atverti „Lightframes“…

Pagal pasirinkimą galiu taip pat vilkti failus iš „Windows Explorer“ į „DeepSkyStacker“ naudodamas Drag&Drop, tačiau tai reikia padaryti trimis žingsniais, nes visada reikia nurodyti, koks yra failo(-ų) tipas.

Dalies 15 - Kalibracija: įrašykite šviesos ir tamsos vaizdus

DeepSkyStacker programinė įranga: Įtraukus failus naudojant „Drag&Drop“, programa klausia, koks yra failų tipas.

Kai visi failai yra pridėti (įskaitant tamsųjį ir šviesos lauko kadrus), sąraše matomas sąrašas, kuriuos failus importavote. Stulpelyje Tipas, saugumo sumetimais vėl patikrinu, ar priskirtas „Light“, „Dark“ ir „Flat“ žymėjimas yra teisingas.

Dalies 15 - Kalibravimas: Užfiksuoti šviesos ir tamsos atvaizdus

DeepSkyStacker programinė įranga: Visi reikalingi failai buvo importuoti. Sąraše galima patikrinti, ar teisingas failo tipas („Tipas“ stulpelis, raudona išilgine).

Paspaudęs bet kurią failą sąraše, DeepSkyStacker įkelia failą į atmintį ir rodo jį paveikslėlio lange. Paspaudžiu vieną šviesų kadru ir turiu palaukti kelias sekundes, kol paveikslas atsiranda. Perstumdęs vidurinį trikampį dešinėje viršuje į kairę, padarau šviesesnį rodymą, kad būtų geriau matomos tamsios paveikslėlio kraštinės, - tai Vignettingo padarinys.

Dalys 15 - Kalibracija: gauti šviesaus ir tamsaus fono vaizdus

DeepSkyStacker programa: vieno failo rodymas sąraše (apačioje raudonas rodyklė). Nuostumus pilkasis taškas (viršuje esanti raudona rodyklė) į kairę padaro šviesesnį vaizdą.

Dabar paspaudžiu „Flatframe“, kuris man bus rodomas po dar vieno trumpo laukimo laiko. Tamsias paveikslėlio kraštines galima aiškiai pastebėti net ir „Flatframe“ kadrui.

Dalies 15 - Kaliibravimas: Ryškaus ir tamsaus fono vaizdus užfiksuoti.

DeepSkyStacker programa: šviesos lauko paveikslėlio rodymas (apačioje esanti rodyklė). Jame matomi dėl Vignettingo atsiradę tamsūs paveikslėlio kraštai, į kuriuos nurodo viršuje esančios keturios rodyklės.



Prieš pradedant kalibravimo procedūrą, užtikrinu, kad visi failai būtų pažymėti varnele šalia failo pavadinimo kairėje skiltyje. Jei taip nėra, paspaudu kairėje meniu juostoje „Pažymėti viską.

DeepSkyStacker programa: Visų importuotų failų pasirinkimas:

Dalies 15 - Kalibravimas: Įamžinkite šviesos ir tamsos vaizdus

Tuomet pasirenku ryškiai paryškintą komandą Stočio išrinkti paveikslėliai.

Dalies 15 - Kalibracija: Užfiksuoti šviesos ir tamsos vaizdus

DeepSkyStacker programa: Kalibravimo procedūros pradžia su komanda „Išrinkti paveikslėlius...“, kuriame terminas „Stočio“ reiškia atvaizdų išdėstymą vienas ant kito.

Pasirodo dialogo langas su būsimų automatiškai atliekamų redagavimo žingsnių santrauka.

Dalies 15 - Kalibracija: Įrašykite šviesos ir tamsios srities vaizdus

DeepSkyStacker programa: Dialogo langas skirtas kalibravimo ir „stacking“ procedūrai pradėti.

Kadangi DeepSkyStacker programa automatiškai išlygina paveikslėlius, tai yra nesutampančius nuotraukas prieš uždedant vieną virš kitos perstūmimu ar pasukimu, kai kurie programos nustatymai turėtų būti konfigūruojami ir tikrinami. Dėl to spustelėkite mygtuką Stekimo parametrai…; tuomet atsiras dar vienas išsamių dialogo langų su net mažiausiai aštuoniais skirtukais. Nepiešdamas dėmesio į visas parinktis, dabar jums pateiksiu visas aštuonias skirtukų juosteles su savo nustatymais, kurie iš esmės atitinka net standartinius nustatymus:

Dalies 15 - Kalibracija: Užfiksuoti ryškios ir tamsiosios nuotraukas

DeepSkyStacker programos stekimo parametrai, skirtukas “Rezultatas“. Čia turėtumėte pasirinkti „Standartinį režimą“.

DeepSkyStacker programos stekimo parametrai, skirtukas Šviesa. Gerai rezultatą teikia stekimo režimas Kappa-Sigma-Clipping, kuriame ekstremaliosios vertės nepašalinamos iš vidurkio skaičiavimo:

Dalys 15 - Kalibravimas: Įtraukti šviesos ir tamsos vaizdus

DeepSkyStacker programos stekimo parametrai, skirtukas Tamsa. Kadangi yra tik vienas tamsusis kadras, nesvarbu, koks stekimo režimas čia yra pasirinktas.

Dalies 15 - Nukalibruoti: įrašyti šviesos ir tamsos vaizdus.

DeepSkyStacker programos stekimo parametrai, skirtukas Šviesus. Taip pat čia stekimo režimas neturi reikšmės, nes yra tik vienas šviesusis kadras.

Dalys 15 - Nustatymas: įrašykite šviesos ir tamsos nuotraukas

DeepSkyStacker programos stekimo parametrai, skirtukas Išlyginimas. Metodoje Automatiškai pasirūpina, kad atskiri nuotraukų sluoksniai būtų tiksliai uždėti vienas ant kito, kai kaip atskiru tašku parenkami žvaigždės. Žvaigždės kaip referenciniai taškai yra automatiškai atrinktos.

Dalies 15 - Kalibravimas: Įrašykite šviesaus fono ir tamsaus fono vaizdus.

DeepSkyStacker programos stekimo parametrai, skirtukas Tarpiniai kadrai. Norint išsaugoti tarpinius rezultatus, programa turi turėti pakankamai vietos. Todėl galbūt nuspręsti pasirinkti Laikiną failų aplanką, kuriame yra pakankamai laisvos vietos.

Dalies 15 - Kalibracija: Įrašyti šviesos ir tamsos vaizdus

DeepSkyStacker programos stekimo parametrai, skirtukas Kosmetika. Nepaisant kalibravimo, gali likti atskiri neteisingi pikseliai. Programa gali juos automatiškai aptikti ir pašalinti.

Dalies 15 - Kalibracija: Užfiksuokite ryškių ir tamsių vaizdų.

DeepSkyStacker programos stekimo parametrai, skirtukas Išvestis. Čia galima nurodyti, ką daryti su skaičiavimų rezultatais.

15 dalis - kalibravimas: užfiksuoti šviesios ir tamsios srities vaizdus

Uždaru ilgą dialogą su GERAI ir pradėsiu kalibravimo procedūrą dar vienu paspaudimu ant GERAI anksčiau pateikto dialogo lango Stekimo žingsniai. Po to prasideda labai ilgas skaičiavimų laikas, kuris mano kompiuteryje trunko ilgiau nei pusvalandį. Šiuo metu DeepSkyStacker pateikė man būsenos pranešimus apie redagavimo eigą:

Dalies 15 - Kalibracija: Įrašykite šviesos ir tamsos vaizdus

DeepSkyStacker programa: Kalibravimas ir „stacking“ gali užtrukti kurį laiką. Taip pat rodomas būsenos pranešimas.

Kai programa baigia darbą, rezultatas bus rodomas paveikslėlio lange:

Dalies 15 - Nukalibravimas: Įrašykite šviesos fono ir tamsos nuotraukas

Programos DeepSkyStacker: Rezultato vaizdas po kalibravimo ir susiliejimo.

Nebuvo nurodyta kitaip, rezultatas buvo išsaugotas toje pačioje aplanke kaip ir apdorotos bylos, turinčiose pavadinimą „Autosave.tif“. Šis paveikslėlis TIF formatu turi 32 bitų į kanalą. Norint tokią bylą toliau apdoroti „Adobe Photoshop“, reikės bent CS2 versijos. Jei naudojate senesnę versiją, „DeepSkyStacker“ pasirinkite komandą Išsaugoti paveikslėlį kaip… ir kaip bylos formatą pasirinkite TIFF paveikslėlis (16 bitai/K).

Žingsnis 15 - Nukalibravimas: Užfiksuokite šviesos ir tamsos vaizdus

Programos DeepSkyStacker: Dialogo langas „Išsaugoti kaip…“ leidžia pasirinkti bylos formatą, kitaip TIF formatą su 16 bitų į kanalą (raudona rodyklė).

Toliau naudoju „Adobe Photoshop CS3“, kad galutiniam „DeepSkyStacker“ sukurtam „Autosave.tif“ būtų suteiktas paskutinis šlifas. Jį galima lengvai atidaryti su Photoshop, o pažvelgus į bylos lango viršutinę juostą, matoma, kad tai 32 bitų byla:

Dal is 15 - įkalibrovimas: įrašykite šviesos ir tamsos nuotraukas

Atidaryta 32 bitų byla „Adobe Photoshop CS3“. 32 bitai į kanalą rodomi paveikslėlio lango pavadinimo juostoje (raudona rodyklė).

Pirmas žvilgsnis į šią bylą aiškiai parodo kalibravimo sėkmę: tamsūs paveikslėlio kampai išnyko!

32 bitų nuotraukų apdorojimas „Photoshop“ yra labai ribotas. Todėl jas pirmiausia paverčiu į 16 bitų formatą. Pasirenku komandą Paveikslėlis/Režimas/16 bitų kanalas… ir atsiranda toks dialogo langas:

Dalys 15 - Kalibravimas: Įrašykite šviesos ir tamsaus fono nuotraukas

32 bitų bylos pakeitimas į 16 bitų su „Adobe Photoshop CS3“.

Patvirtinu – tiesiogiai, nekeisdama jokių nustatymų lango – su Gerai ir dabar su 16 bitų byla galėsiu naudoti daugybę „Photoshop CS3“ komandų.

Ką toliau vykdu, stipriai priklauso nuo pradinio medžiagos ir negali būti apibendrinta. Dirbant su Žiedinės Miglos paveikslėliu, pirmiausia iškirpau histogramą kairėje, kad padaryčiau dangų tamsesnį (komanda Paveikslėlis>Taisymai>Tonų korekcija…):



Jei perkeltumėte tamsiosios taško poziciją (nurodyta raudona rodyklė) iš nulinės padėties į dešinę.

Dalies 15 - Kalibracija: įrašykite šviesos ir tamsios vaizdus

Po to, naudodama Paveikslėlis>Taisymai>Tonalinės korekcijos… komandą, pasvirkščius tiesės formai, dangą pasitamsinau ir šviesius motyvus pašvietinau (tonalinės korekcijos „S-forma“), siekdama padidinti vaizdo kontrastą:

Dalimasis 15 - Kalibracija: įrašykite šviesos ir tamsios srities vaizdus

S-raides formos tonalinės korekcijos išsišakojimas „Photoshop“ sukelia kontrasto didėjimą. Kairė rodyklė rodo vietą, kurioje tiesė nuvertinta, o dešinė rodyklė vietą, kurioje ji pakelta.

Po nedidelės spalvos prisotinimo pakėlimo (komanda Paveikslėlis>Taisymai>Atspalviai/Saithumas… laikinai buvau patenkinta galutiniu rezultatu:

Dalies 15 - Kalibrovimas: įrašykite šviesos ir tamsaus fono vaizdus

Žiedinės Miglos nuotrauka. Visi artefaktai dingę kalibravimo metu. Raudonai pažymėta galaktika fone yra IC 1296.

Kam visos šios pastangos?

DeepSkyStacker naudojimas kalibravimo požiūriu atnešė šiuos pranašumus:

Atskirų atvirklas nuotraukų tamsaus triukšmo sumažinimas nuimant tamsaus paveikslėlio

Persimatykime mažą atvejį aukšto didinimoje viename atvirklų paveikslėlyje, kad geriau matytume tiek triukšmo mažinimą, tiek karštų ir mirusių taškų pašalinimą. Šį palyginimą tamsiųjų paveikslėlių kalibravimui atlikau taip pat naudojant DeepSkyStacker:

Dalies 15 - Kalibravimas: Įrašykite šviesos laukui ir tamsai nuotraukas.

Bendras vieno kadrų kalibruitas (kairėje) paveikslėlių ir tamsaus paveikslėlio suma. Rezultatą galima matyti dešinėje: triukšmo dalis sumažinta, o klaidingi taškai dingę. Matyti tik nedidelį viso paveikslėlio fragmentą.

Vigneto ir krašto purvo dalelių pašalinimas išvaizdai ir sukibimo šviesoje

Pirma, pažvelkime į visą paveikslėlį, kad įvertintume, kaip matomi tamsūs paveikslėlio kampai, atsiradę dėl vignetės. Aiškiai matosi, kad DeepSkyStacker, naudodamas šviesos srities paveikslėlį, visiškai pašalino šią klaidą:

Dalys 15 - Kalibracija: Užfiksuokite šviesos ir tamsos vaizdus

Kol ant apdirbto paveikslėlio (kairėje) matyti sąvainio formos viršutinių šviesų, naudojant šviesos sritį paveikslėlį šis defektas buvo pilnai pašalintas (dešinėje).

Dabar telkime dėmesį į nedidelį paveikslėlio fragmentą, kuriame buvo atvaizduotas purvinas dėmė, tikėtina, kad yra prisikišusi prie jutiklio. Ši dėmė taip pat išnyko naudojant šviesos srities nuotrauką:

Dalies 15 - Kalibracija: Užfiksuokite šviesos ir tamsos vaizdus.





Kitas dalykas, kurį rodo aukščiau pateiktas paveikslėlis: palyginus atskirą pradinį paveikslėlį (kairėje) su septynių kadrų vidurkiu (dešinėje), pastebima, jog kadrų derinimo metu vėl pasiektas triukšmo sumažinimas. Tai būdas kovoti su paveikslėlio triukšmu bus antrasis ir tuo pat metu paskutinis „Astro- ir Himmelsfotografie“ vadovų serijos etapas.
