Taip atrodo trimitinė spirale, kai ji apvyniota objektu (žr. iliustraciją 01). Bet dabar pakanka kalbėti. Gero mokymosi … :-.

3D juostos ir spiraliniai elementai - Adobe Illustrator

Dalis 1: 2D-Spiralė

Prieš pradėdami tiesiogiai, turite sukurti naują darbo plotą „Illustrator“ programoje. Norėdami tai padaryti, eikite į Failas>Naujas ir ten pasirinkite formato DIN A3 Horizontalų formatą. Tada patvirtinkite su Gerai. (Iliustracija 02).

3D juostos ir spiralinės figūros - Adobe Illustrator

Po sukūrus naują darbo plotą, pirmiausia turite sukurti keturkampį skritulį. Apie šį skritulį bus apvyniota 2D-spiralė.

Pasiimkite Stačiakampio įrankį ir jį nuspaudę spustelėkite bet kur norimą darbo plotą vietą. Tuomet atsivers langas, kuriame nurodysite savo stačiakampio dydį. Čia pasirinkite dydį 17x140mm ir patvirtinkite su Gerai. (Iliustracija 03).

3D-juostos ir spiralės - Adobe Illustrator

Kad iš šio stačiakampio dabar sukurtumėte trimatei objektą, turite taikyti Ištraukimą komandą. Norėdami tai padaryti, eikite į Effekt>3D>Ištraukti ir nuleisti … (Iliustracija 04).

3D juostos ir spiralės - Adobe Illustrator

Šiame dialogo lange galite sureguliuoti visas 3D modelio nustatymus. Svarbiausia čia yra Ištraukimo gylis. Čia nustatykite bent 50pt vertę. Kampo pasirinkimui galite pakiti laisvai. Tik turėtumėte tikrinti, kad skritulys vis dar būtų pakankamai tiesus į viršų.

Tada galite patvirtinti paspaudę Gerai.

3D juostos ir spiralės - Adobe Illustrator

3D-Skirtulį, kurį ką tik sukūrėte, šiuo metu galite paslėpti arba tiesiog perkelti į šoną naudodami Sluoksnių juostą. Dabar mes sutelksime dėmesį į pagrindinį 2D-spiralės elementą.

Kadangi sekantis žingsnis reikalauja labai tikslumo, kad spiralė tikrai būtų tiksli, turite pasinaudoti įrankiu, kurį daug „Illustrator“ naudotojų dar net nepažįsta arba tiesiog vengia, nes tai gali padaryti darbo plotą labai nepatogų. Čia kalbama apie tą patį Tinklelį. Tinklelį įjungiate paspausdami Vaizdas>Rodyti tinklelį. Alternatyviai galite tiesiog naudoti trumpinį Vald+< (PC: Ctrl+<).

3D juostos ir spiralės - Adobe Illustrator

Tada jūsų darbo vieta turėtų atrodyti taip (žr. iliustraciją 07):

3D juostos ir spiraliniai paviršiai - Adobe Illustrator

Siekiant padidinti tikslumą dirbant su Tinkleliu, geriau įjungti funkciją Lygiuoti pagal tinklelį. Tai geriausia padaryti per Vaizdas>Lygiuoti pagal tinklelį. (Iliustracija 08).

Naudodama šią komandą kiekvienas tinklelio skyrius bus laikomas atskiru objektu ir pelės žymeklis ten automatiškai užsirašys panašiai kaip inteligentūs pagalbiniai linijai.

3D juostos ir spiralės - Adobe Illustrator

Paspauskite su Brūkšnio įrankiu ant kampo taško (viršuje kairėje) didelio langelio tinklelyje ir atkreipkite vertikalią tangentinę linią, kuri yra keturi maži langeliai (žr. iliustraciją 09).

3D juostos ir spiralės - Adobe Illustrator

Tada nueikite tris didelius langelius į dešinę ir čia vėl atkreipkite keturių mažų langelių tangentinę liniją. (Šį kartą apačioje dešinėje). Tada visa tai turėtų atrodyti taip (žr. iliustraciją 10):

3D diržai ir spiralės - Adobe Illustrator

Toliau pasirinkite Pasirinkimo įrankį (juodas pelės žymeklis) iš Įrankių juostos ir paspauskite, laikydami nuspaudę Alt klavišą ant naujai sukurtos Kelio.

Vesdami šį Kelią tris mažus langelius į viršų ir paleiskite pelės mygtuką. Dėl to, kad laikėtės Alt klavišo, buvo sukurta kopija, o pirminis Kelias nebuvo pakeistas. Dabar turėtų atrodyti kažkaip panašiai (žr. iliustraciją 11):

3D juostos ir spiraliniai - Adobe Illustrator

Dabar jums vėl reikia Tiesioginio pasirinkimo įrankio. Juo pažymėkite tas du kelio taškus, kurie pažymėti iliustracijoje 12.

3D juostos ir spiralės - Adobe Illustrator

Toliau turite naudoti trumpinį Command+J (PC: Ctrl+J) norėdami sujungti šiuos du kelio taškus (Iliustracija 13).

3D Juostos ir spiralės - Adobe Illustrator

Dabar jūs turite padaryti tą patį su dviem kitais kelio taškais. Naudojant tą pačią procedūrą turėtumėte turėti pilnai užvertą Kelią. (žr. iliustracija 14).

3D juostos ir spiralės - Adobe Illustrator

Pasirinkite naujai sukurtą kelią ir, laikant paspaudusią Alt klavišą (norint sukurti kopiją), perkelti jį penkis mažus langelius aukštyn (žr. 15 paveikslėlį).

3D juostos ir spiralės - „Adobe Illustrator“

Kad tai galėtų tapti aiški spirale, jums tiesiog reikia vieną kartą atspindėti viršutinį elementą. Norėdami tai padaryti, eikite į Objekt>Transformuoti>Atspindėti …. Sekančiame lange pasirinkite Vertikaliai ir patvirtinkite paspaudę Gerai.

3D juostos ir spiralės - Adobe Illustrator

Dabar jūsų ekranas turėtų atrodyti taip, kaip parodyta čia (paveikslėlyje 17):

3D juostos ir spiralės - Adobe Illustrator

Dabar laikas įtraukti spalvos elementą, kad kietumas 3D charakteriui padidėtų. Šiam vadovėliui parengiau du CMYK vertes.

• Geltona: CMYK - 5/0/90/0

• Oranžinė: CMYK - 0/35/85/0

Nudažykite žemą spiralės elementą oranžine ir viršūninį geltonu atspalviu (žr. 18 paveikslėlį). Dėl šios spalvų skirtumo visa tai įgyja dar daugiau gylio.

3D juostos ir spiralės - Adobe Illustrator

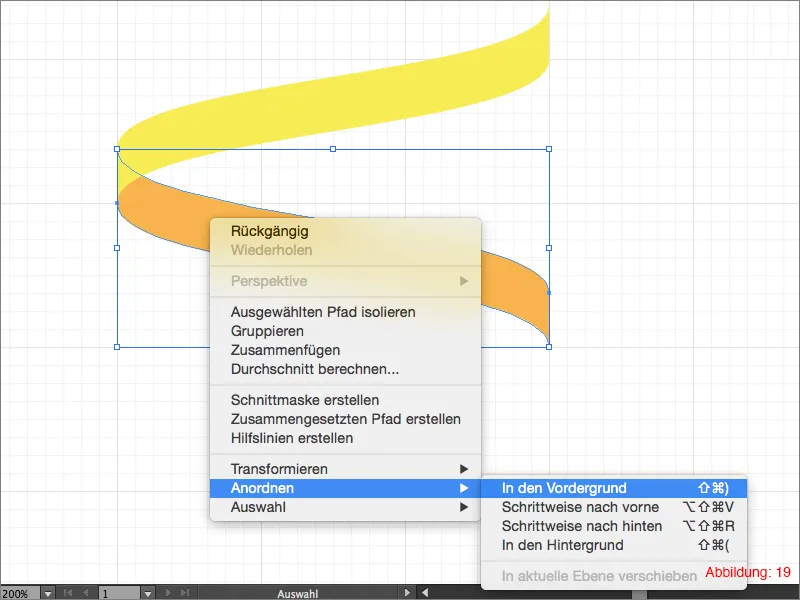

Kadangi oranžinis elementas tikriausiai dabar yra fone, turite jį atvesti į priekį. Geriausia tai padaryti paspaudus dešinįjį pelės klavišą ant oranžinio elemento ir pasirinkus Rikiuoti>Į priekį. (Paveikslėlis 19).

Tada turite pažymėti abu elementus ir sukomplektuoti juos paspaudę Command/Strg+G.

3D juostos ir spiralės - Adobe Illustrator

Naudodami Pasirinkimo įrankį, perkeldami visą grupę aukštyn. Vėl laikykite paspaudusį klavišą Alt, kad sukurtumėte kopiją. Perkelsite toli, kad abi grupės tiksliai papildytų viena kitą. Kadangi elementai pritvirtinami prie Tinklelio, tai neturėtų sukelti problemų.

Vėliau jūsų ekranas turėtų atrodyti kažkaip taip (paveikslėlyje 20):

3D voratai ir spiralės - „Adobe Illustrator“

Naudojant trumpesnį kelią Command/Strg+D galite viską pakartoti dar tris kartus (paveikslėlyje 21).

Jūsų spiralė yra baigta.

3D diržai ir spiraliniai - Adobe Illustrator

Dabar laikas sugrąžinti vėliava, kur ją anksčiau sukūrėte, į ekraną.

Įstatykite jį maždaug viduryje savo spiralės (paveikslėlyje 22). (Spiralę galite tiesiog sumažinti, kol ji atrodys jums patikimai.

3D juostos ir spiralės - Adobe Illustrator.

Bet kaip įterpti šį vėliavą į spiralę?

Šičia yra gana lengva … Pirmiausia pažymėkite visą spiralę ir, laikant paspaudusią Command/Strg+Shift+G, atšaukite visus grupavimus. Galiausiai turite pažymėti visus geltonus elementus, laikant paspaudusią klavišą Shift, ir tada per Objektas>Rikiuoti>Į foną nuleisti juos atgal.

3D juostos ir spiralės - Adobe Illustrator

Ir voila… jūsų vėliava stovi spiralės viduje (paveikslėlyje 24).

3D juostos ir spiralės - Adobe Illustrator

Antras etapas: 3D variantas

Po to, kai pirmame vadovėlio etape sukonstravome perspektyvinę spiralę iš 2D elementų, noriu jums parodyti kitą efektą naudojant Iliustratoriaus 3D funkcijas. Jums nereikia kurti naujo darbo lapo specialiai šiai užduočiai. Tiesiog pakanka sukurti naują sluoksnį Iliustratoriuje.

Paimkite Stačiakampio įrankį ir sukurkite Stačiakampį, kuris yra trijų didelių langelių pločio ir dviejų mažų langelių aukščio. (Šiuo atveju tikitės, kad turite dar atidėtą pirminio vadovėlio Tinklelį). (Žr. 25 paveikslėlį).

3D juostos ir spiralės - Adobe Illustrator

Šį Stačiakampį turite nukopijuoti keturis kartus ir visada stapeliuoti vienodi atstumu tarp dviejų mažų langelių (žr. 26 paveikslėlį).

3D juostos ir spiraliniai elementai - Adobe Illustrator

Kitu žingsniu jums prireiks Tiesioginio pasirinkimo įrankio. Pasirinkite visa dešinėje pusėje esančius kelių taškų taškus (žr. 27 paveikslėlį).

3D juostos ir spiralės - Adobe Illustrator

Nukopijuokite šiuos taškus keturiais mažais langeliais aukštyn (žr. 28 paveikslėlį).

3D diržai ir spiralinės linijos - Adobe Illustrator

Kad galėtumėte toliau dirbti su visu šiuo konstrukcijos, turime ją išsaugoti kaip Simbolį. Norėdami tai padaryti, atidarykite Simboliai- langą per Langa>Simboliai.

Tada spustelėkite mažą rodyklę viršutiniame dešiniajame kampe ir pasirinkite Naują simbolį … (Paveikslėlyje 29).

Suteikite jam pavadinimą ir patvirtinkite paspaudę Gerai.

3D juostos ir spiralės - Adobe Illustrator

Dabar paimkite Apvalios formos įrankį ir su juo sukurkite Apvalias formas, kurių dydis yra keturi dideli kvadratai (Paveikslėlyje 30).

3D juostos ir spiraliniai elementai - Adobe Illustrator

Ištrinkite dešinįjį takelį naudodami tiesioginės parinkties įrankį, kad liktų tik pusė elipsės (31 pav.).

3D juostos ir spiralės - Adobe Illustrator

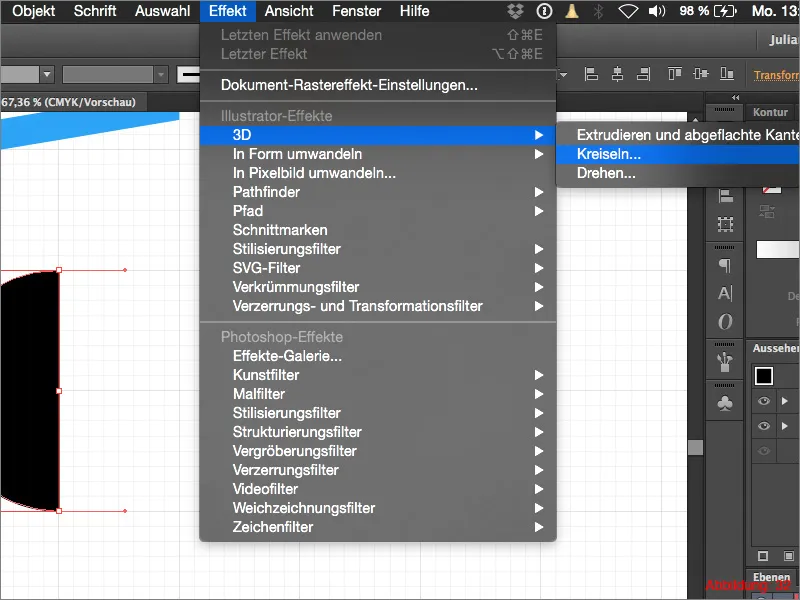

Toliau eikite į Poveikis>3D>Sukimasis …

3D juostos ir spiralės - Adobe Illustrator

Šviesos nustatymus galite perimti tiesiogiai iš 33 paveikslėlio arba tiesiog keisti taip, kaip jums patinka.

3D juostos ir spiralės - Adobe Illustrator

Svarbu dabar yra mygtukas Priskirti vaizdą. Tolimesnėje lange galite pasirinkti jums išsaugotą simbolį ir skalauti iki puslapio dydžio. Svarbiausia yra pažymėti varnelę prie Šešinti vaizdo medžiagą ir Nematomi geometriniai elementai (34 pav.).

3D juostos ir spiralės - Adobe Illustrator



Po to patvirtinkite paspausdami Gerai.

Prieš įdedant objektą į šią „stilingą“ spiralę-kopėčią, turime pakeisti šį 3D objektą. Tai galima padaryti per Objektas>Išvaizdos pakeitimas.

3D juostos ir spiralės - Adobe Illustrator

Ebenuose dabar rasite grupę su spiralės-kopėčios elementais. Norėdami įdėti objektą ten, tiesiog nusistatykite objektą į šią vietą (žr. 36 pav.) ebenuose.

3D juostos ir spiralės - Adobe Illustrator

Kaip sukurti tokį kamuolį (37 pav.) jums jau nebereikia paaiškinti… vėl naudokite 3D-Sukimasis poveikį.

3D juostos ir spiralės - Adobe Illustrator

Galiausiai:

Šiuo vadovėliu jau esame pasiekę pabaigą. Tikiuosi, kad jums tai buvo įdomu ir galėjote pasisemti keleto patarimų.

Jei turite kokių nors klausimų šia tema, mielai juos rašykite žemiau pateiktoje komentavimo dalyje po šiuo vadovėliu. Bandyšiu kuo greičiau atsakyti.

Savo ruožtu …

Likite kūrybingi.

Jūsų Julianas
