Bet dabar užteks kalbėti. Tikiuosi, kad pamoka jums patiks...
1 žingsnis: pagrindinio įspėjamojo ženklo karkaso kūrimas
Pirmasis žingsnis - sukurti pagrindinę mūsų įspėjamųjų ženklų struktūrą. Paleiskite "Illustrator" ir sukurkite naują dokumentą naudodami File>New (failas>Naujas). Pasirinkite 70x70 mm formatą ir patvirtinkite OK.
Paimkite daugiakampio įrankį (šis įrankis pavaldus stačiakampio įrankiui ir jį galima iškviesti ilgai spragtelėjus) ir spustelėkite bet kurioje darbo vietos vietoje. Atsivers langas, kuriame galėsite nustatyti spindulį ir kampų skaičių. Pasirinkite 35 mm spindulį, o kampų skaičiaus reikšmę - 3 (02 pav.).
Dabar eikite į paletę Align (lygiavimas) ir nustatykite trikampį darbo paviršiaus centre. Jei dar neatidarėte "Align" paletės, ją rasite viršutinėje meniu juostoje, pasirinkę " Window>Align" (langas>Lygiavimas).
Išlyginę trikampį, turite užpildyti jį geltona spalva (04 pav.).
Dabar viršutinėje meniu juostoje eikite į Object>Path>Move Path ... Šiame dialogo lange nustatykite 2,3 mm reikšmę ir patvirtinkite OK.
Ši komanda sukuria dar vieną, didesnį trikampį. Dabar užpildykite jį juoda ploto spalva. Tuomet visa tai turėtų atrodyti maždaug taip (06 pav.):
Kitame žingsnyje turime suapvalinti juodojo trikampio kampus. Norėdami tai padaryti, eikite į Effect (efektas)>Stylization filter (stilizavimo filtras)>Round corners (užapvalinti kampus)... Įveskite 4 mm reikšmę ir patvirtinkite OK.
Norėdami sukurti paskutinį mūsų įspėjamojo ženklo rėmelį, eikite į Object>Path>Move Path ... dar kartą ir nustatykite 1 mm poslinkį. Viską patvirtinkite mygtuku OK.
Spustelėkite mažą atvirkštinę rodyklę įrankių paletėje, kad nustatytumėte paviršiaus spalvą kaip kontūrą (09 pav.).

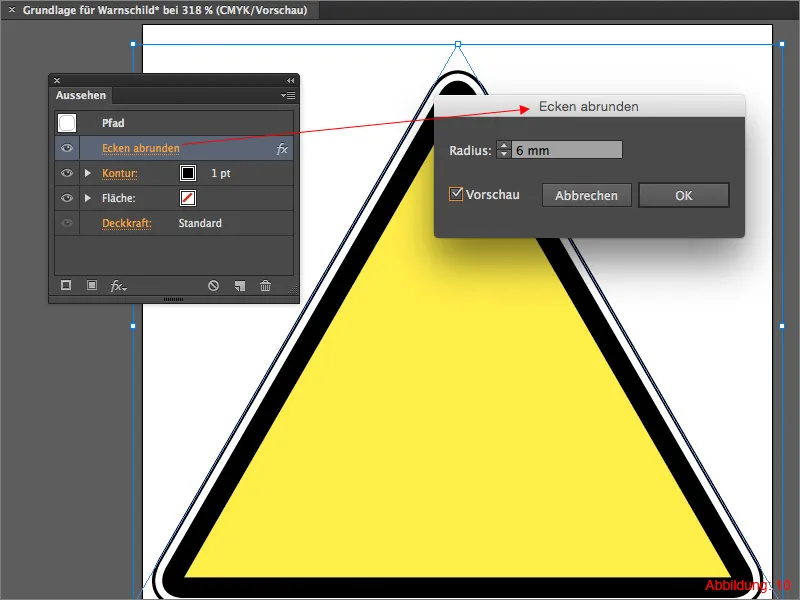

Kadangi šiuo metu tai neatrodo labai harmoningai, eikite į išvaizdos paletę (Appearance) ir spustelėkite Round corners (suapvalinti kampai). Kitame lange pakeiskite reikšmę iš 4 mm į 6 mm ir patvirtinkite OK.
Galiausiai viską pažymėkite ir paspauskite sparčiąją komandą Command+G (kompiuteryje: Ctrl+G ), kad viską sugrupuotumėte.
Galutinis rezultatas turėtų atrodyti taip. Išsaugokite šį failą pavadinimu "Warnschild_Grundlage" (arba panašiu pavadinimu).
2 veiksmas: sukonstruokite radioaktyvųjį ženklą
Šiame mokomajame skyriuje žingsnis po žingsnio sukursime radioaktyvųjį simbolį. Norėdami tai padaryti, sukurkite naują darbo sritį naudodami File>New (failas>Naujas) ir vėl pasirinkite 70x70 mm dydį.
Kitame žingsnyje reikia parodyti liniuotes. Greičiausias būdas tai padaryti - pasinaudoti sparčiuoju klavišu Command+R (kompiuteryje: Ctrl+R ).
Papildomos žinios:
Kadangi dirbant su "Illustrator" šio sparčiojo klavišo prireiks ne kartą, turėtumėte jį gerai įsiminti. Asmeniškai aš visada labai gerai įsimenu sparčiuosius klavišus, jei suprantu jų prasmę. Šiuo atveju R reiškia Ruleriai.
Dabar perjunkite į įrankių paletės įrankį Artboard. Šio metodo privalumas tas, kad dabar matysite tikslų savo darbo vietos centrą. Dabar nubrėžkite horizontalią ir vertikalią kreipiamąją liniją nuo liniuotės tiksliai ties centro tašku.
Tuomet viskas turėtų atrodyti taip (12 pav.):
Dabar paimkite elipsės įrankį iš įrankių paletės ir paspauskite centrinį tašką, laikydami nuspaudę klavišą Alt. Kitame lange pasirinkite 5 mm pločio ir aukščio reikšmes. Viską patvirtinkite mygtuku OK.
Laikydami nuspaustą Alt klavišą, vėl spustelėkite elipsės įrankiu centrinį tašką ir šį kartą pasirinkite 30 mm pločio ir aukščio reikšmę. Tuomet viskas turėtų atrodyti taip (14 pav.):
Kadangi kurti apskritimus labai smagu, sukursime ir trečią apskritimą. Elkitės lygiai taip pat, kaip ir su pirmaisiais apskritimais. Tačiau šiam apskritimui reikia nustatyti 7,3 x 7,3 mm matmenis (15 pav.).
Dabar iš įrankių paletės pasirinkite linijos įrankį ir nubrėžkite horizontalią liniją nuo centrinio taško iki išorinio apskritimo (16 pav.).
Dabar reikia paimti sukimo įrankį ir paspausti centrinį tašką laikant nuspaustą klavišą Alt (žinoma, ką tik sukurta linija turi būti pažymėta).
Kadangi apskritimus turime padalyti lygiai šešis kartus, tiesiog įveskite 360/6 į sukimo dialogo langą. Tada "Illustrator" automatiškai apskaičiuos atitinkamą kampą. Viską patvirtinkite paspausdami Copy (kopijuoti).
Norėdami pakartoti šį procesą dar keturis kartus, paspauskite sparčiąją komandą Command+D (kompiuteryje: Ctrl+D ). Tuomet visa tai turėtų atrodyti taip (18 pav.):
Toliau šiame žingsnyje dabar naudosime įrankį, kuris kai kuriems iš jūsų gali būti net nežinomas, nors jis gali būti labai praktiškas. Kalbame apie formos kūrimo įrankį.
Viską pažymėkite (greičiausias būdas tai padaryti - per komandą Command+A (kompiuteryje: Ctrl+A ) ir tada iš įrankių paletės paimkite formos kūrimo įrankį (19 pav.).
Laikydami nuspaustą klavišą Alt, dabar galite pašalinti figūras. Norėdami tai padaryti, tiesiog spustelėkite savo darbo erdvę ir vilkite pasirinkimą ant sričių, kurias norite pašalinti.
Tokiu būdu pašalinkite visas raudonai pažymėtas sritis, kaip parodyta 20 paveikslėlyje.
Tuomet visa tai turėtų atrodyti maždaug taip (21 pav.):
Norėdami įsitikinti, kad visi keliai yra švarūs, ...
... Dabar eikite į " Pathfinder" (kelio ieškiklio) paletę ir spustelėkite " Merge" (sujungti). Tai pašalins nereikalingus kelius iš jūsų radioaktyvaus simbolio centro (23 pav.).
Jūsų radioaktyvusis simbolis paruoštas.
3 veiksmas: Biologinio pavojaus simbolio kūrimas
Dabar, kai sukūrėte radioaktyvųjį simbolį, atėjo laikas sukurti biologinio pavojaus simbolį.
Kaip ir radioaktyvaus simbolio atveju, sukurkite naują darbo paviršių, kurio matmenys 70x70 mm, ir sukonstruokite savo centrinį tašką su dviem gairėmis, kaip ir 2 žingsnyje.
Dabar paimkite elipsės įrankį ir laikydami nuspaustą klavišą Alt spustelėkite centrinį tašką. Įveskite 22x22 mm dydžio reikšmę ir patvirtinkite OK.
Dabar pasirinkite įrankį Move (perkelti) ir paspauskite klavišą Enter. Atsidarys dialogo langas Move (perkelti), kurį paprastai galite pasiekti per Object>Transform>Move (objektas>Transformuoti>Perkelti).
Įveskite 0 mm ( Horizontal) ir -6 mm ( Vertical) ir patvirtinkite OK.
Toliau reikia sukurti dar vieną apskritimą. Tai vėl atlikite laikydami nuspaustą klavišą Alt ir spustelėdami centrinį tašką. Tačiau šį kartą naudokite 14x14 mm dydį. (Šiam apskritimui geriausia naudoti kitą spalvą (pvz., mėlyną), kad būtų lengviau juos atskirti).
Dabar vėl persijunkite į įrankį Move (perkelti) ir vėl iškvieskite dialogo langą Move (perkelti), paspausdami klavišą Enter. Vėl įveskite 0 mm ( horizontalioji padėtis) ir -10,5 mm ( vertikalioji padėtis ) ir patvirtinkite mygtuku OK.
Dabar pažymėkite abu apskritimus ir perjunkite įrankį Rotate (pasukti). Laikykite nuspaudę klavišą Alt ir spustelėkite centrinį tašką, kad galėtumėte sukti tiesiai aplink šią ašį. Sukimo dialogo langeįveskite 360/3 ir patvirtinkite spausdami Copy (kopijuoti). Šį procesą pakartokite naudodami spartųjį klavišą Command+D (kompiuteryje: Ctrl+D ). Tuomet visa tai turėtų atrodyti taip (27 pav.):
Dabar pažymėkite visus mėlynus apskritimus laikydami nuspaudę klavišą Shift ir eikite į Object>Arrange>In the foreground (Objektas>Rangas>Pirmas planas).
Kitame žingsnyje pažymėkite visus juodus apskritimus ir tada eikite į Pathfinder (kelio ieškiklis) parinktį Unite (sujungti).
Dabar viską pažymėkite naudodami komandą Command+A (kompiuteryje: Ctrl+A ) ir spustelėkite Pathfinder (ieškiklyje) Remove foreground object (pašalinti pirmame plane esantį objektą). Tuomet viskas turėtų atrodyti taip (30 pav.):
Norėdami sukurti įpjovą biologinio pavojaus simbolio centre, vėl sukurkite elipsę, kaip ir ankstesniuose žingsniuose, laikydami nuspaudę klavišą Alt ir spustelėję centrinį tašką. Šį kartą pasirinkite 3x3 mm dydį.
Tada paimkite linijos įrankį ir nubrėžkite vertikalią liniją nuo centrinio taško į viršų (žr. 32 pav.). Suteikite šiai linijai kontūro storį 3 pt.
Dabar vėl paimkite sukimo įrankį ir laikydami nuspaustą klavišą Alt dar kartą spustelėkite centrinį tašką. Įveskite 120° kampą ir patvirtinkite spausdami Copy (kopijuoti). Visą procesą pakartokite sparčiuoju klavišu Command+D (kompiuteryje: Ctrl+D).
Dabar pažymėkite tris linijas ir viršutinėje meniu juostoje eikite į Object>Convert (objektas>Konvertuoti). Patvirtinkite toliau esantį langą paspausdami OK.
Pažymėkite tris linijas ir centrinį apskritimą ir " Pathfinder" lange spustelėkite Merge (sujungti).
Tai padarę, pasirinkite viską ir " Pathfinder" spustelėkite Remove front object (pašalinti priekinį objektą).
Tuomet viskas turėtų atrodyti taip (36 pav.):
Dabar vėl viską pasirinkite. Naudodami komandas Command+C ir Command+F (kompiuteryje: Ctrl+C ir Ctrl+F ) nukopijuokite objektus ir įklijuokite juos į tą pačią vietą. Šiai kopijai suteikite 4 pt storio kontūrą.
Dabar eikite į Objektas>Konvertuoti. Taip kontūras bus paverstas paviršiumi. Kitame žingsnyje spustelėkite mažą rodyklę viršutiniame dešiniajame " Pathfinder" paletėskampe, tada spustelėkite Create Composite Shape (sukurti sudėtinę formą ). Dabar turite galimybę spustelėti Convert (konvertuoti).
Dabar jau beveik pasiekėme savo tikslą. Vėl paimkite elipsės įrankį ir sukurkite apskritimą, kurio matmenys 19x19 mm. Vėl spustelėkite elipsės įrankiu centrinį tašką ir laikykite nuspaudę klavišą Alt.
Suteikite šiam apskritimui 4pt kontūrą ir grįžkite į Object>Convert (objektas>Konvertuoti). Patvirtinkite šį langą paspausdami OK.
Dabar tereikia spustelėti anksčiau sukurtą figūrą (figūrą, kurią ką tik sukūrėte naudodami priemonę " Pathfinder" ) ir iškelti ją į priekį naudojant Object>Arrange>In the foreground.
Laikydami nuspaustą Shift klavišą, pasirinkite figūrą pirmame plane ir apskritimą. Tada spustelėkite Pathfinder paletėje Remove foreground object (pašalinti pirmame plane esantį objektą).
Dabar pašalinkite visus kontūrus ir visas paviršiaus spalvas nuspalvinkite juoda spalva. Tuomet visa tai turėtų atrodyti taip:
Biologinio pavojaus ženklas baigtas.
Baigti:
Dabar turite visus elementus, kurių reikia įspėjamajam ženklui sukurti. Atidarykite 1 veiksmo failą ir įterpkite vieną iš ką tik sukurtų simbolių. Dabar tereikia jį įdėti į trikampio ženklo centrą ir jūsų įspėjamasis ženklas paruoštas.
Baigiamieji žodžiai:
Tikiuosi, kad jums patiko ši pamoka ir kad dabar galėsite kurti savo įspėjamuosius ženklus. Jei turite papildomų klausimų šia tema, nedvejodami rašykite juos komentaruose po šia pamoka. Pasistengsiu į juos kuo greičiau atsakyti.
Jūsų, Džulianas
