En 3D-elektrisk skjema er en spennende måte å gi tekniske design dybde og dynamikk. Med Photoshop kan du raskt og enkelt oppnå denne effekten ved å kombinere linjer, former og noen få filtre på smart vis. Denne effekten egner seg perfekt for plakater, tekniske illustrasjoner eller kreative prosjekter med futuristisk preg. I denne veiledningen viser jeg deg trinn for trinn hvordan du lager et 3D-elektrisk skjema som imponerer med presisjon og plastisk virkning. La oss komme i gang og gi designene dine spenning!
Trinn 1:

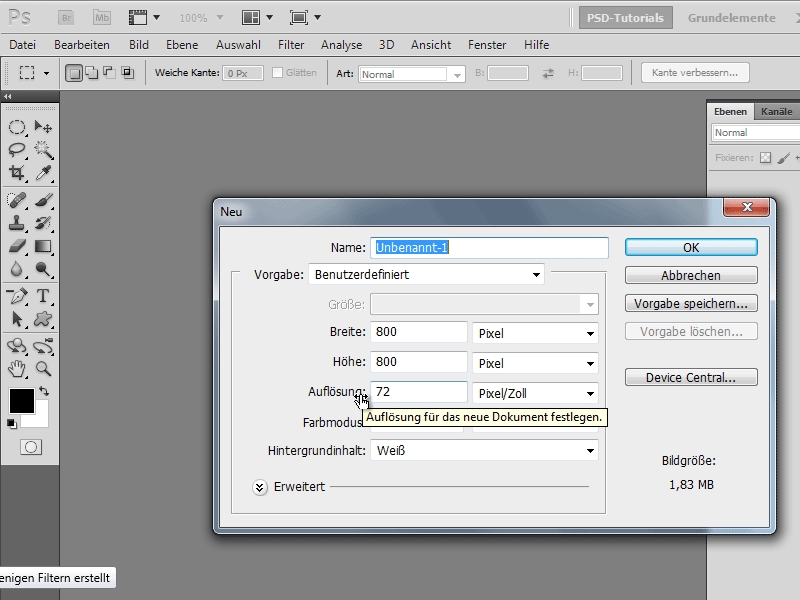

For å opprette effekten, skal jeg først opprette et nytt dokument. Størrelsen spiller en underordnet rolle. Jeg velger 800x800 piksler.
Trinn 2:

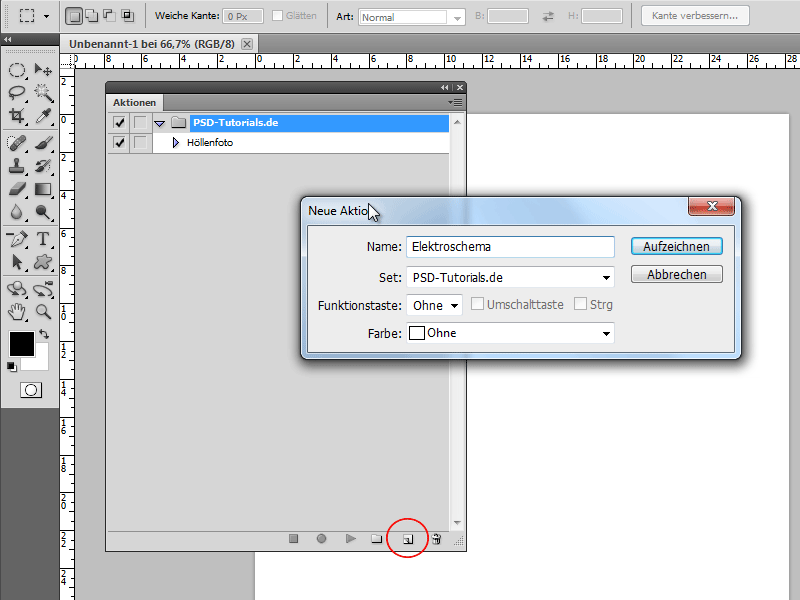

Nå klikker jeg på F9, for å opprette en ny handling. Jeg kaller dette "elektrisk skjema". Nå blir hvert trinn jeg tar, registrert.
Trinn 3:

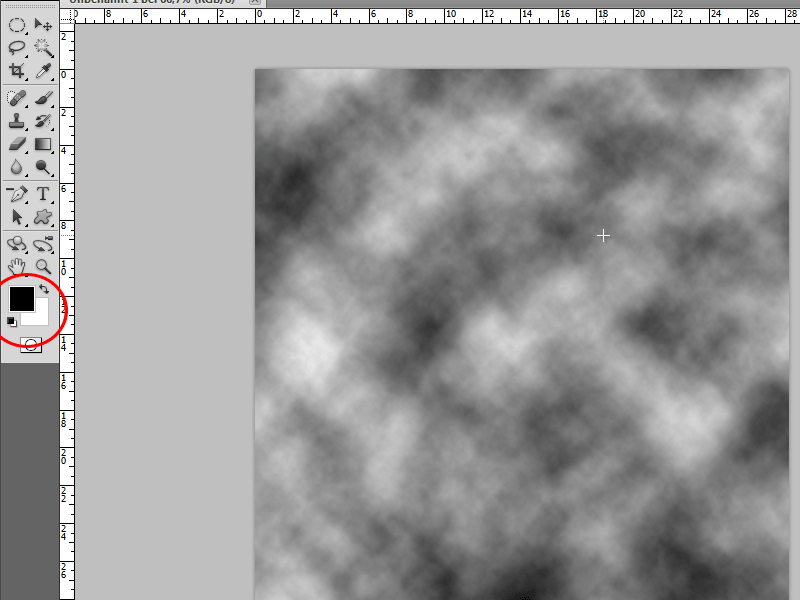

Nå klikker jeg på ikonet for å aktivere standardfargene eller trykker rett og slett på D. Deretter går jeg til Filtermeny>Renderfilter>Skymønster.
Trinn 4:

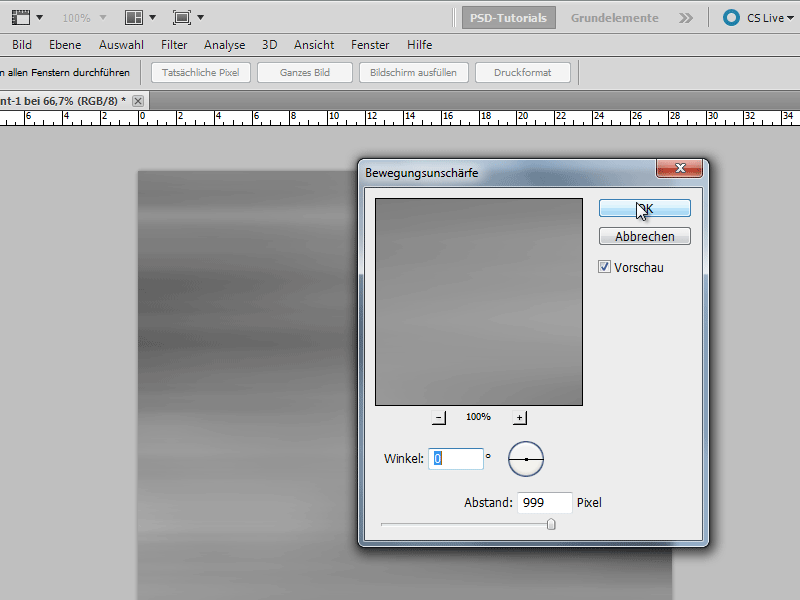

Deretter stiller jeg inn følgende verdier under Meny>Filter>>Blurrefiltre>Bevegelsesuskarphet:
Trinn 5:

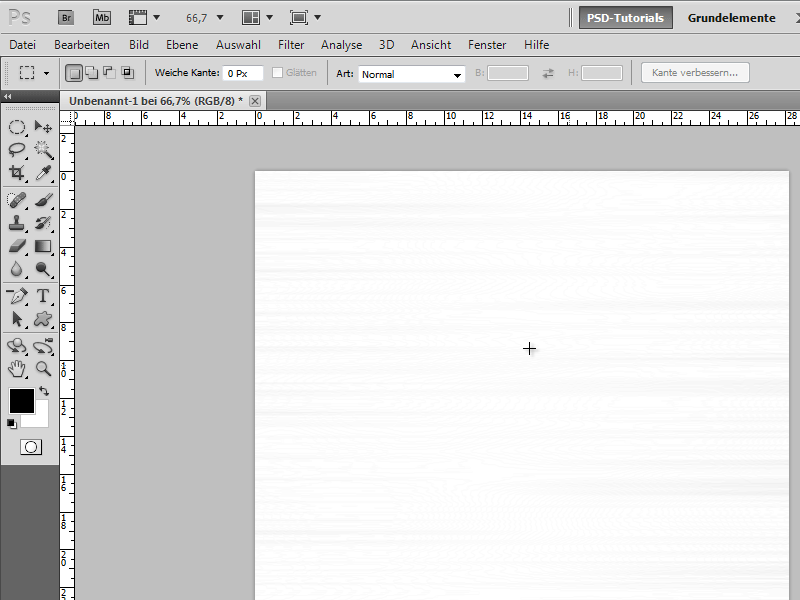

Deretter går jeg til Meny>Filter>Stiliseringsfilter>Finn kanter.
Trinn 6:

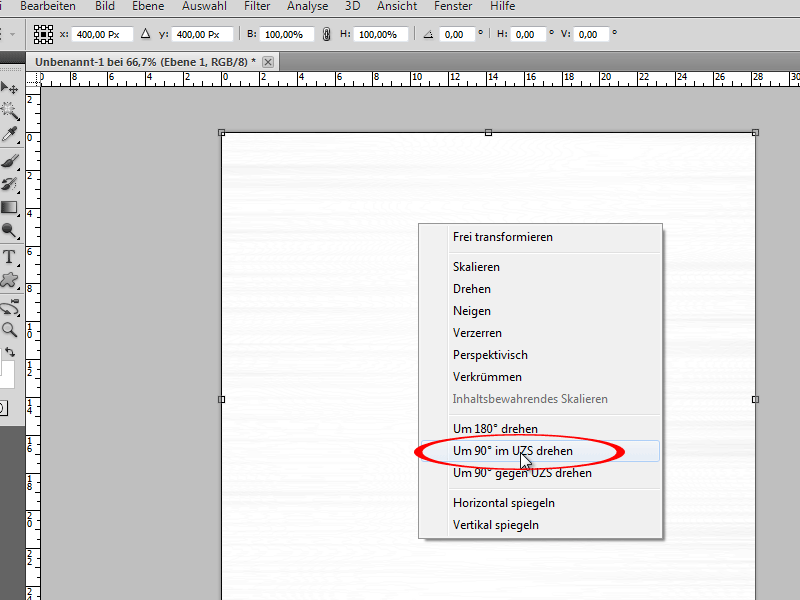

Nå dupliserer jeg bakgrunnslaget (Ctrl+J), transformerer det nye laget med Ctrl+T og deretter høyreklikk>Rotér med klokken 90°.
Trinn 7:

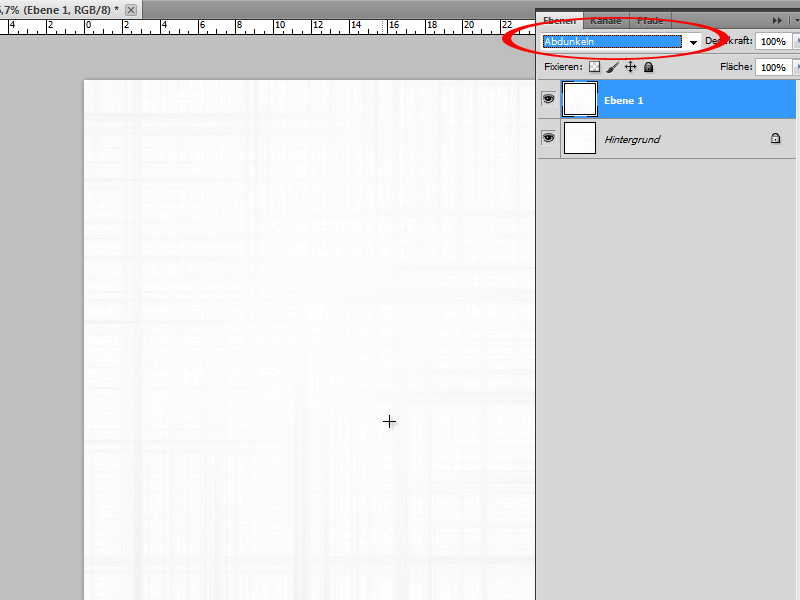

Neste endrer jeg fyllmetoden til Mørkere.
Trinn 8:

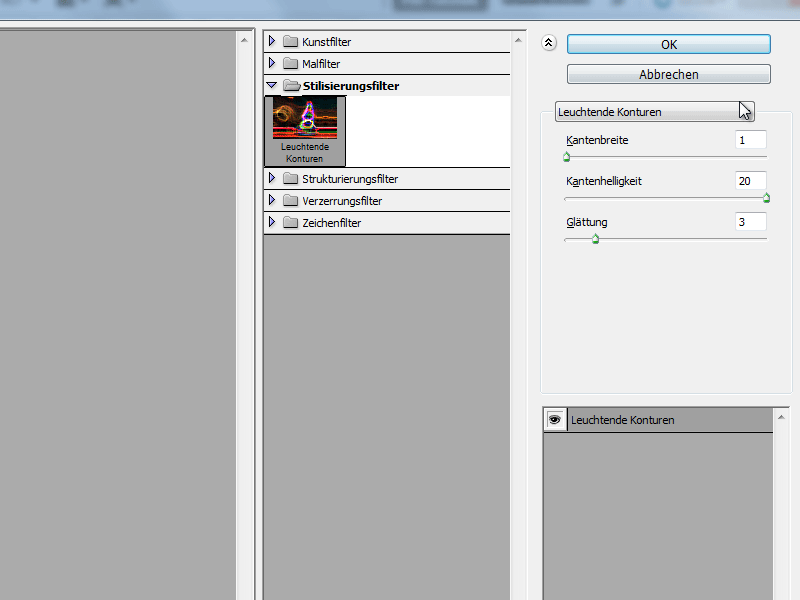

Med Ctrl+E smelter jeg sammen laget med bakgrunnslaget, går deretter til Filtermenyen på Stiliseringsfilter>Skinnende kanter og stiller inn følgende verdier:
Trinn 9:

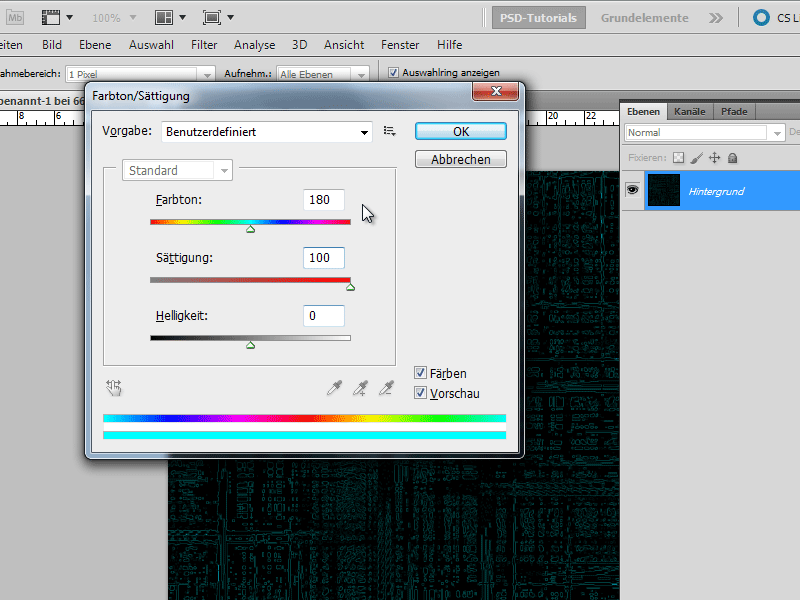

Med Ctrl+U farger jeg nå området som følger:
Trinn 10:

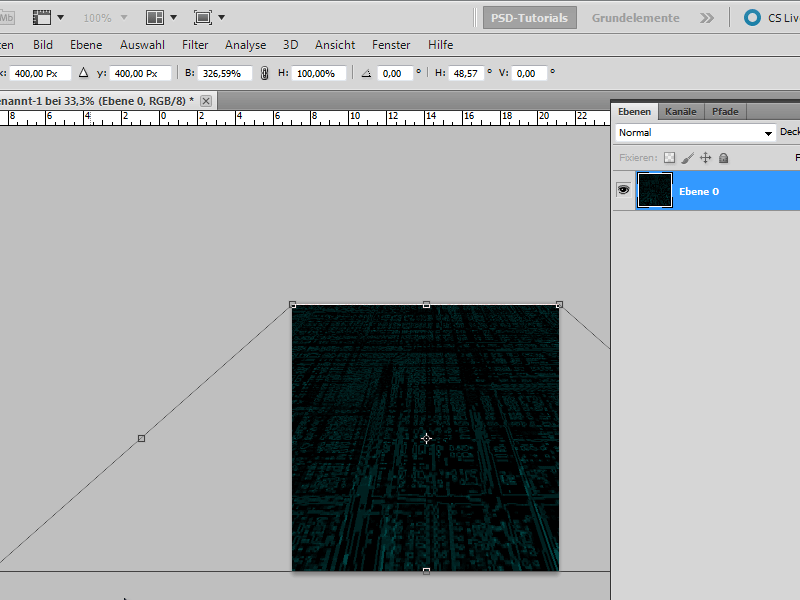

Ved å dobbeltklikke på bakgrunnslaget i lagpanelet konverterer jeg dette laget til et vanlig lag, transformerer det med Ctrl+T og høyreklikk>Transformere perspektivisk slik at jeg skyver den venstre håndtaket langt til venstre (for dette zoomer jeg langt ut med Ctrl+-).
Trinn 11:

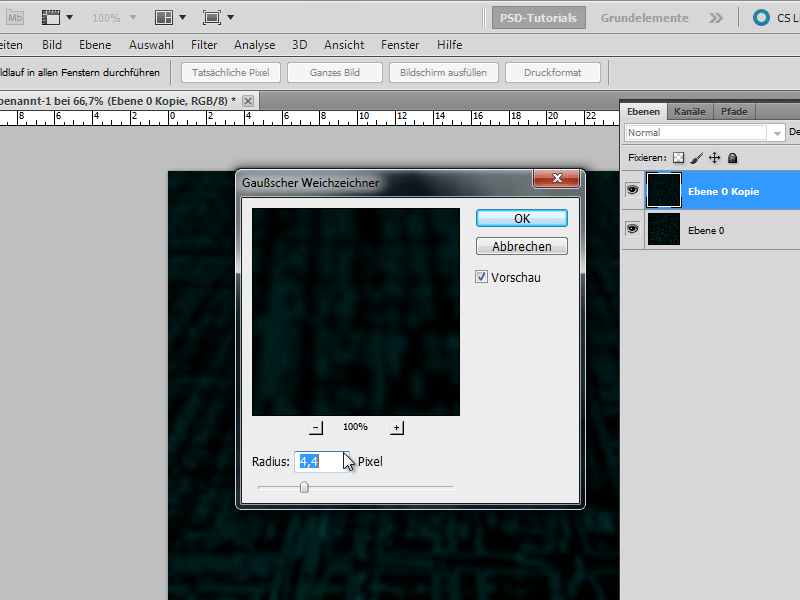

Neste steg er å duplisere laget med Ctrl+J, gå til Meny>Filter>Blurfiltre>Gaussisk blur og angi 4,4 som piksel-Radius.
Trinn 12:

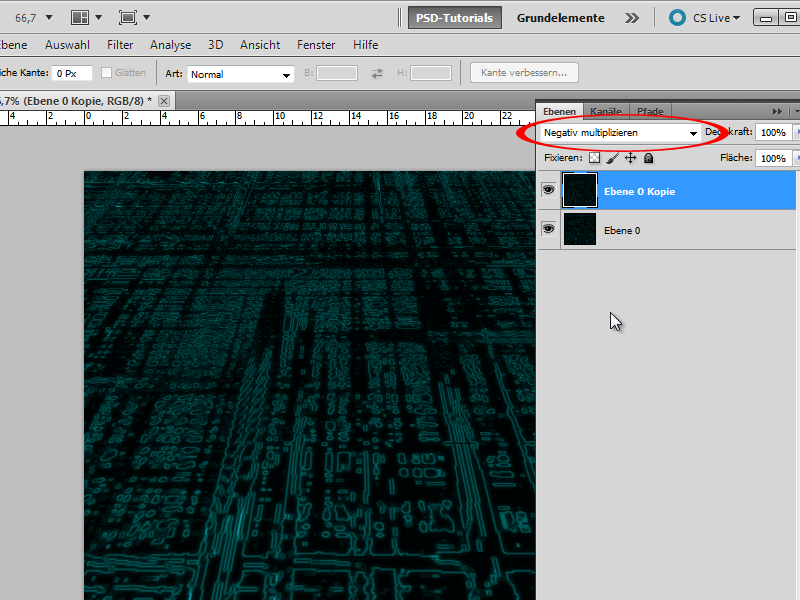

Nå må jeg bare endre fyllmetoden til Negativ multiplisering og deretter smelte laget sammen med det underliggende laget (Ctrl+E). F9 åpner Handlinger-panelet. Jeg avslutter nå den pågående handlingen.
Trinn 13:

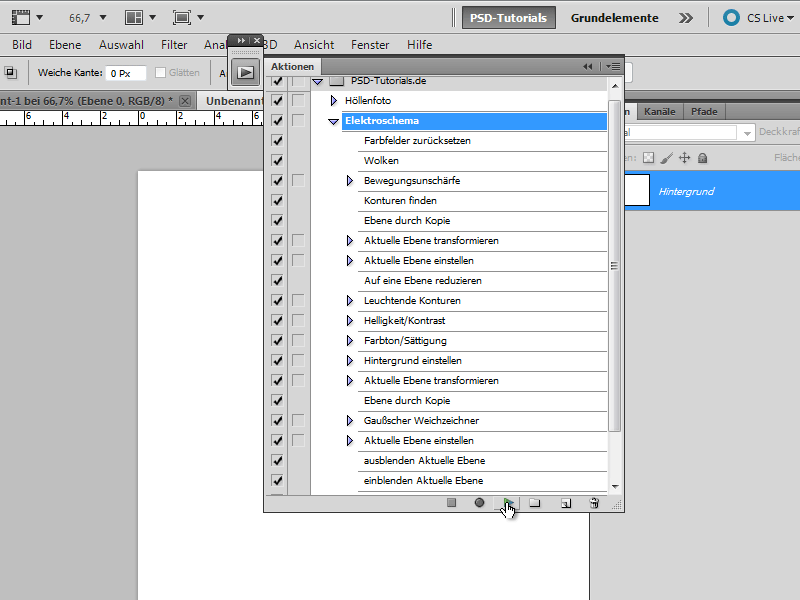

Neste trinn er å opprette et nytt dokument på 800x800 piksler og utføre handlingen der.
Trinn 14:

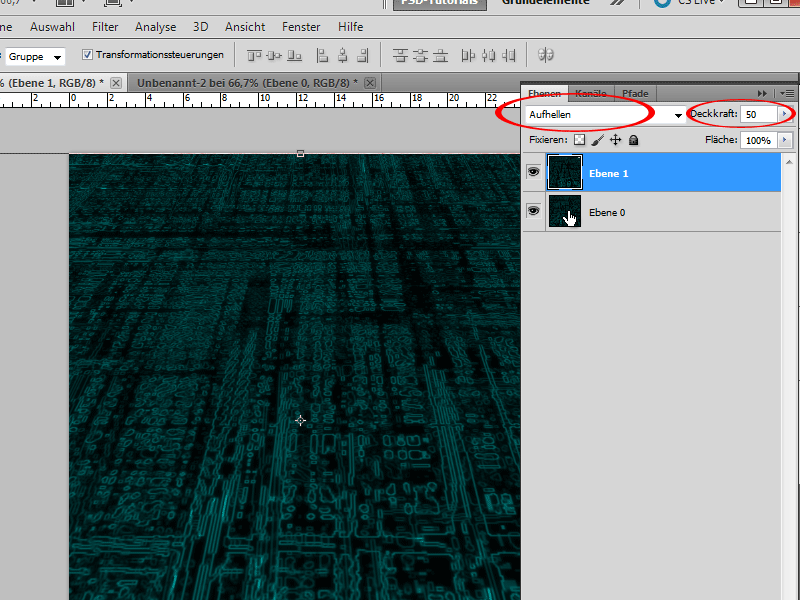

Nå setter jeg inn resultatet i mitt første dokument (enten kopierer jeg alt og limer det inn med Ctrl+V, eller jeg kan flytte det direkte med Forflytte-verktøy til det nye dokumentet). Deretter endrer jeg bare fyllmetoden til Lysere og Gjennomsiktighet til 50%.
Trinn 15:

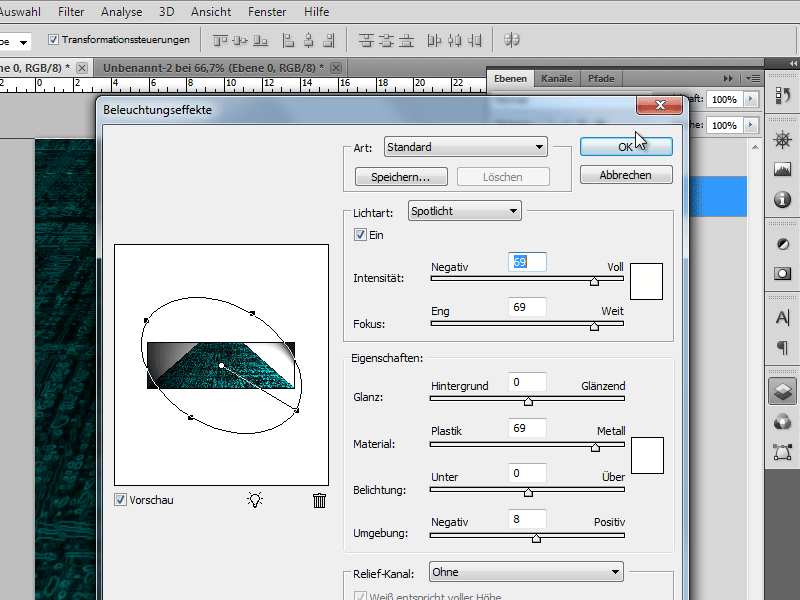

Jeg klikker på den nederste nivået og går deretter til Meny>Filter>Renderfilter>Belysnings effekter og justerer disse innstillingene:
Trinn 16:
Resultatet vil da se slik ut:
Trinn 17:
Hvis jeg hadde flyttet håndtaket enda lenger til venstre ved trinn 10, ville resultatet sett slik ut (Tips: Hvis jeg til slutt justerer kontrasten ned mot Lys/strekkontrast og flytter kontrastkontrollen helt til høyre, vil resultatet bli enda bedre):
