Konsten med UV-avbildning är en essentiell färdighet som du som 3D-konstnär bör behärska. Speciellt vid design av objekt som cylindrar kan en noggrann UV-uppackning vara avgörande för att uppnå ett visuellt tilltalande resultat. I denna handledning visar jag dig hur du effektivt packar upp UV:erna för ett cylindriskt objekt i BodyPaint 3D. Låt oss dyka rakt in i praktiken utan dröjsmål.
Viktigaste insikter
- Rätt struktur och val av kanter är avgörande för en ren UV-uppackning.
- Användning av rundningar och korrekt omvandling av objekt är nödvändigt för att undvika förvrängningar.
- Med rätt verktyg i BodyPaint kan du skapa en tilltalande UV-avbildning för cylindriska objekt.
Steg-för-steg-guide
Börja med att förbereda din scen genom att öppna lampan i BodyPaint 3D. Denna scen innehåller alla objekt som är relevanta för handledningen. Du bör arbeta i standardläget för att kunna börja med uppackningen.
Välj foten på lampan och byt sedan till UV-redigering. Här ser du att alla UV:er för cylindern ligger ovanpå varandra. Det är inte idealiskt eftersom du bör sträva efter en tydlig och separat representation av toppen, botten och kanten.
För att förbättra geometrin för cylindern, klicka på "Ytor" och välj alternativet Rundningar. Ange fem segment och en radie på 0,1 cm för att skapa tekniska kanter. Detta kommer att säkerställa att dina UV:er inte längre ligger ovanpå varandra.
Innan du börjar med UV-uppackningen måste du konvertera foten för att få en UV-tagg. Om UV-taggen verkar meningslös för tillfället kan du enkelt ta bort den för att börja om på nytt.
Nu har du möjligheten att använda kommandona "Skapa UV från projektion" eller "Packa upp UV". Se dock till att foten är helt vald för uppackningen; detta kommer att underlätta arbetet med UV:erna.
För att göra UV-avbildningen överskådlig, bör du ordna toppen, botten och kanten optimalt. Gör en loop-selektion för kanterna och välj de lämpliga kanterna i kanteredigeringsläget.

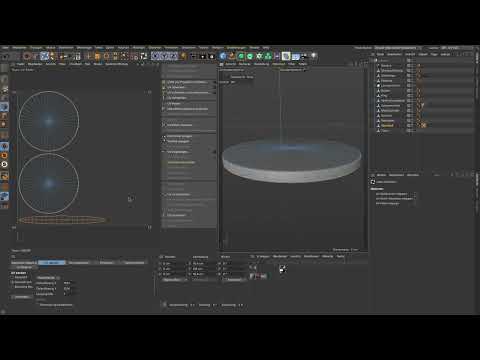

Efter att du har valt kanterna, gå till alternativet "Packa upp UV". Du kommer att märka att toppen och botten nu ligger vackert bredvid varandra. Dock kan det hända att de omloppande polygonerna visas förvrängda.
För att åtgärda denna förvrängning, välj de enskilda polygonerna på sidorna och utför en annan uppackningsförsök. Detta kommer avsevärt förbättra representationen av UV:erna och ge dig ett korrekt skalerat resultat.
Nu när dina UV:er ser bra ut, har du möjligheten att tillämpa texturer på dem. Hämta en UV-karta för att visuellt inspektera de olika ytorna och se till att de är korrekt ordnade.
När du är nöjd med dina UV:er är du nästan klar. I de sista stegen kan du granska resultatet och se till att färgerna och texturerna visas som önskat på din cylinder.
Summering
Under den här handledningen har du lärt dig hur man effektivt packar upp UV:er för en cylinder i BodyPaint 3D. Genom att välja kanterna noggrant och konvertera objekten på rätt sätt kan du skapa en ren och tilltalande UV-packning. Nu är det upp till dig att tillämpa de lärda teknikerna i dina projekt.
Vanliga frågor
Hur väljer jag de rätta kanterna för UV-packningen?För att välja de rätta kanterna, gå till kantredigeringsläget och använd Loop-Selection för att välja lämpliga kanter.
Kan jag packa upp andra objekt också?Ja, teknikerna går att anpassa och kan tillämpas på olika objekt, så länge du beaktar geometristrukturen.
Varför är konverteringen av objekten nödvändig?Konverteringen möjliggör skapandet av en UV-tag som är avgörande för en korrekt UV-packning.
