Men nu har vi pratat tillräckligt. Jag önskar er mycket nöje med handledningen ...
Steg 1: Bygga grundstruktur för varningsskyltar
I det första steget kommer vi att bygga grundstrukturen för våra varningsskyltar. Starta Illustrator och skapa ett nytt dokument via Arkiv>Ny. Välj formatet 70x70mm och bekräfta med OK.
Ta Polygon-verktyget (detta verktyg finns under Rektangel-verktyget och kan aktiveras genom att klicka länge på det) och klicka någonstans på din arbetsyta. Ett fönster kommer att visas där du kan ange radien och antalet hörn. Välj en radie på 35mm och en hörnantal på 3 (se figur 02).
Gå nu till Upprätta-paletten och placera din triangel mitt på din arbetsyta. Om du inte redan har Upprätta-paletten öppen, hittar du den i den övre menyraden under Fönster>Upprätta.
Efter att du har justerat triangeln måste du fylla den med gul färg (se figur 04).
Gå nu till den övre menyraden och välj Objekt>Bana>Bana skifta … Ange värdet 2,3mm i det följande dialogrutan och bekräfta med OK.
Genom detta kommando skapas en annan och större triangel. Fyll den nu med en svart fyllnadsfärg. Efter det bör det se ut ungefär så här för dig (se figur 06):
I nästa steg måste vi avrunda hörnen på den svarta triangeln. Gå till Effekt>Stiliseringsfilter>Runda hörn … Ange värdet 4mm och bekräfta med OK.
För att skapa den sista ramen för vår varningsskylt, gå återigen till Objekt>Bana>Bana skifta … och ange en Förskjutning på 1mm. Bekräfta sedan med OK.
Klicka på den lilla pilen i Verktygspaletten för att definiera fyllningsfärgen som kontur (se figur 09).
Eftersom detta för närvarande inte ser särskilt harmoniskt ut, gå till Utseende-paletten och klicka på Runda hörn. I det följande fönstret ändrar du värdet från 4mm till 6mm och bekräftar med OK.
Till sist markerar du allt och trycker på genvägen Kommando+G (på PC: Ctrl+G), för att gruppera allt.

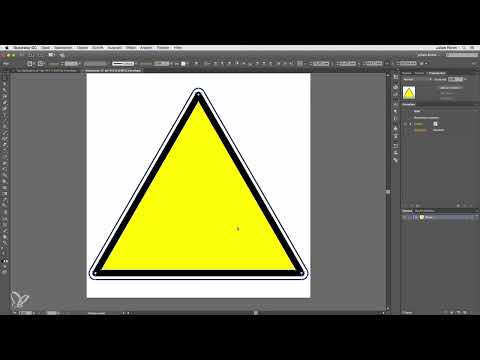

Slutresultatet bör då se ut som så här för dig. Spara detta dokument under namnet "Grundläggande_varningsskylt" (eller ett liknande namn).
Steg 2: Konstruera radioaktiv-symbol
I denna handledningssektion kommer vi steg för steg skapa en radioaktiv-symbol. Skapa en ny arbetsyta via Arkiv>Ny och välj igen storleken 70x70mm.
I nästa steg måste du visa linjalerna. Det gör du snabbast genom att använda genvägen Kommando+R (på PC: Ctrl+R).
Bonusinformation:
Eftersom du kommer att behöva denna genväg gång på gång när du arbetar med Illustrator, bör du komma ihåg den ordentligt. Jag kan personligen komma ihåg genvägar riktigt bra när jag förstår meningen bakom dem. I det här fallet står R för Rulers (engelska för Linealer).
Byt nu till ritverktyget för ytor i verktygspaletten. Det har fördelen att ni nu får se exakt mittpunkten av er arbetsyta. Dra nu en horisontell och en vertikal hjälplinje från varje linjal precis till mitten.
Allt ska då se ut så här för er (se figur 12):
Greppa nu ellipsverktyget från verktygspaletten och klicka med den komprimerade Alt-tangenten på er mittpunkt. Välj sedan 5mm som värde för bredd och höjd i det följande fönstret. Bekräfta detta med OK.
Klicka igen med ellipsverktyget och håll nere Alt-tangenten på mittenpunkten och välj denna gång 30mm för både bredd och höjd. Därefter ska allt se ut så här för er (se figur 14):
Eftersom det är så roligt att skapa cirklar, ska vi också skapa en tredje cirkel. Följ samma procedur som med de första cirklarna. Men den här gången måste ni ställa in en dimension på 7,3 x 7,3mm (se figur 15).
Välj nu linjeverktyget från verktygspaletten och dra en horisontell linje från mitten till den yttre cirkeln (se figur 16).
Greppa därefter vändverktyget och klicka på mittpunkten med den komprimerade Alt-tangenten (linjen ni just skapat måste naturligtvis vara markerad).
Eftersom vi måste dela cirklarna exakt sex gånger, skriv bara 360/6 i dialogrutan för vänd-verktyget. Illustrator kommer automatiskt att beräkna den lämpliga vinkeln åt er. Bekräfta detta genom att klicka på Kopiera.
För att upprepa denna process ytterligare fyra gånger, tryck helt enkelt på genvägen Command+D (på PC: Strg+D). Efter detta ska allt se ut så här för er (se figur 18):
I nästa steg kommer vi att använda ett verktyg som säkert några av er inte känner till ännu, trots att det verkligen kan vara mycket användbart. Jag talar om formskapningsverktyget.
Välj allt (det går snabbast med Command+A (på PC: Strg+A) och ta sedan tag i det nämnda formskapningsverktyget från verktygspaletten (se figur 19).
Genom att hålla ner Alt-tangenten har ni nu möjlighet att ta bort former. Klicka helt enkelt på er arbetsyta och dra en markering över de områden ni vill ta bort.
Ta bort på detta sätt alla rödmarkerade områden som i figur 20.
Efter detta bör allt se ut så här för er (se figur 21):
För att säkerställa att banorna löper jämnt och snyggt...
... går ni nu till sökvägspaletten och klickar på Slå samman. På så sätt rensas främst mitten av er radioaktiva symbol från onödiga banor (se figur 23).
Ert radioaktiva symbol är klart.
Steg 3: Konstruera biohazard-symbolen
Efter att ni precis har skapat den radioaktiva symbolen är det nu dags för Biohazard-symbolen.
Skapa en ny arbetsyta med dimensionerna 70x70mm och konstruera precis som för radioaktiva symbolen er mittpunkt med två hjälplinjer.
Ta tag i Ellips-verktyget nu och klicka med den nedtryckta Alt-tangenten på mitten. Ange ett värde på 22x22 mm för storleken och bekräfta med OK.
Välj nu Flytta-verktyget och tryck på Enter-tangenten. Detta kommer att öppna dialogrutan Flytta, som du vanligtvis kan nå via Objekt>Transformer>Flytta.
Ange 0 mm för Horisontell och -6 mm för Vertikal och bekräfta med OK.
Nästa steg är att skapa en annan cirkel. Gör detta igen med den nedtryckta Alt-tangenten och klicka på mitten. Den här gången väljer du en storlek på 14x14 mm. (För denna cirkel är det bäst att välja en annan färg (t.ex. blå) så att du lättare kan skilja dem åt).
Byt nu tillbaka till Flytta-verktyget och öppna igen dialogrutan Flytta genom att trycka på Enter-tangenten. Ange 0 mm för Horisontell och -10,5 mm för Vertikal och bekräfta med OK.
Markera nu båda cirklarna och byt sedan till Rotera-verktyget. Klicka med den nedtryckta Alt-tangenten på mitten för att snurra direkt runt denna axel. Ange 360/3 i Rotera-dialogrutan och bekräfta genom att klicka på Kopiera. Upprepa denna åtgärd med genvägen Command+D (på dator: Strg+D) en gång till. Efter det ska detta se ut hos dig (Figur 27):
Välj nu alla blå cirklar med nedtryckt Skift-tangent och gå sedan till Objekt>Ordna>Framåt i plan.
I nästa steg väljer du alla svarta cirklar och går sedan till Pathfinder och klickar på Förena.
Välj nu allt med Command+A (på dator: Strg+A) och klicka i Pathfinder på Subtrahera främre objekt. Efter detta bör det se ut så här (Figur 30):
För att skapa utsmyckningen i mitten av biohazard-symbolen, skapar du en Ellips på samma sätt som i tidigare steg med den nedtryckta Alt-tangenten och en klick på mitten. Den här gången väljer du en storlek på 3x3 mm.
Nästa steg är att ta Linje-verktyget och rita en vertikal linje från mitten uppåt (se Figur 32). Ange en konturbredd på 3pt för denna linje.
Ta nu tag i Rotera-verktyget igen och klicka igen med den nedtryckta Alt-tangenten på mitten. Ange 120° som vinkel och bekräfta med ett klick på Kopiera. Upprepa proceduren med genvägen Command+D (på dator: Strg+D).
Välj nu de tre linjerna och gå till Objekt>Omvandla i den övre menyraden. Bekräfta det följande fönstret med OK.
Välj de tre linjerna och den mellersta cirkeln och klicka i Pathfinder på Förena.
När du har gjort detta, välj allt och klicka i Pathfinder på Subtrahera främre objekt.
Efter detta bör det se ut så här hos dig (Figur 36):
Markera nu allt igen. Kopiera era objekt med Command+C och Command+F (på PC: Strg+C och Strg+F). Klistra in dem på samma plats igen. Ge denna kopian en kontur med en tjocklek på 4pt.
Gå nu till Objekt>Transformera. Detta kommer att omvandla konturen till en fyllning. I nästa steg går du till Pathfinder-panelen, klickar på den lilla pilen i det övre högra hörnet och sedan på Skapa sammansatt form. Nu har du möjlighet att klicka på Transformera.
Nu är vi nästan framme vid målet. Ta det ellipsverktyg igen och skapa en cirkel med måtten 19x19mm. Gör på samma sätt igen, genom att klicka på mitten med ellipsverktyget och hålla nere Alt-tangenten.
Ge denna cirkel en kontur på 4pt och gå sedan till Objekt>Transformera. Bekräfta nästa fönster med OK.
Det enda du behöver göra nu är att klicka på den tidigare skapade formen (formen du just skapat med Pathfinder) och gå till Objekt>Anordna>Skicka till främre plan.
Markera nu med Shift-tangenten nertryckt formen på främre plan och cirkeln. Klicka sedan på i Pathfinder- panelen på Subtrahera främre objekt.
Ta nu bort alla konturer och färga alla fyllnadsfärger svarta. Därefter bör hela se ut så här hos dig:
Biohazard-tecknet är klart.
Avslutning:
Nu har du alla element tillsammans för att skapa en varningsskylt. Öppna din fil från steg 1 och lägg in en av dina nyss skapade symboler. Nu behöver du bara placera den mitt i din triangel-skylt och din varningsskylt är klar.
Sista ord:
Jag hoppas att ni har haft roligt med handledningen och nu kan skapa era egna varningsskyltar. Om ni har några frågor om ämnet kan ni gärna skriva dem i kommentarerna under denna handledning. Jag kommer att försöka svara på dem så snabbt som möjligt.
Din Julian
