Här är redan resultatet. Så, nu har vi pratat tillräckligt mycket. Låt oss börja direkt ...

Adobe Illustrator - Skapa en plakett

Steg 1: Skapa grundform

Innan vi kan börja med vårt faktiska arbete måste ni som vanligt skapa en ny arbetsyta i Illustrator. Gå till Arkiv>Ny och välj sedan ett Liggande format med måtten DIN A3.

Adobe Illustrator - Skapa en plakett

Genom att använda genvägen Command+R visar ni nu linjalerna (på engelska: Rulers) och skapar två hjälplinjer, som bör korsa ungefär i mitten av er arbetsyta. För att skapa en hjälplinje drar ni helt enkelt ut den från linjalerna med Drag&Drop.

Hela detta bör då se ut ungefär så här hos er. (Bild 03):

Alla följande arbetssteg utgår nu från denna mittpunkt.

Adobe Illustrator - Skapa en märkesplakett

Nästa steg är att ta den Ellipse-verktyg och klicka med nedtryckt Alt-tangent på er mitt. Välj sedan en storlek på 130x130mm i det kommande fönstret och bekräfta med OK.

Lite information vid sidan av:

Genom att du hade Alt-tangenten nedtryckt när du klickade på centrum, skapas Ellipsen direkt från mitten.

Adobe Illustrator – Skapa skylt

För att skapa de jämna rundningarna vid plakettkanten måste ni tillämpa effekten Zickzack på den. Gå till Effekt>Distorsionseffekter>Zickzack.

Adobe Illustrator - Skapa skylt

I det följande dialogrutan kan ni styra finjusteringarna av Zickzack-filtret. För Storlek välj en värde på 1mm och sätt markören på Absolut. För Våg per segment kan ni ställa in en värde på 15. Innan ni bekräftar med OK, är det viktigt att ni i det nedre området i detta fönster väljer Övergång, så att inga skarpa hörn och kanter bildas. (Bild 06).

Adobe Illustrator - Skapa märke

Därefter måste ni omvandla denna effekt till ett Objekt, så att effekten verkligen omvandlas till en Bana. Gå till Objekt>Omvandla utseende ... (Om ni glömmer denna omvandling kommer ni att få problem när ni vill skala er plakett. Värdena för effekter förblir alltid desamma så länge de inte har omvandlats. Det betyder att om ni vill skala er plakett mycket stort i efterhand, kommer era vågor att bli mycket små).

Adobe Illustrator - skapa plakett

Efter att ni har omvandlat Objektet till en Bana, behöver ni ta det Ellipse-verktyg igen. Klicka igen med nedtryckt Alt-tangent på er mitt, välj en storlek på 118x118mm och bekräfta sedan med OK. (Se bild 08).

Adobe Illustrator - Skapa en plakett

Inaktivera fyllningsfärgen och skapa en Kontur med en tjocklek på 5pt. Eftersom vi kommer att bearbeta konturen med Pathfinder, spelar konturfärgen ingen roll i detta fall.

Välj cirkeln du just skapat och gå sedan till Objekt>Omvandla. Ni kan enkelt bekräfta det efterföljande fönstret med OK. Genom denna åtgärd omvandlas vår Kontur till en Yta. Det är mycket viktigt för de följande stegen med Pathfinder. (Bild 09).

Adobe Illustrator – Skapa märke

Som nämnts behöver ni nu Pathfinder. Om ni inte har den aktiverad än kan ni hitta den under Fönster>Pathfinder. (Bild 10).

Liten information vid sidan av:

Från min erfarenhet rekommenderar jag att ni alltid placerar Pathfinder i Illustrator på er arbetsyta, för man behöver den nästan alltid vid alla konstruktionsarbeten som man gör i Illustrator.

Adobe Illustrator - Skapa en plakett

Välj allt med Command+A (på PC - Strg+A) och klicka på Framre objekt avdraget i Pathfinder- panelen. (Se figur 11). Därigenom blir vår plakett transparent på platsen där vår andra ellipse precis var.

Adobe Illustrator - skapa en plakett

Nästa steg är att återigen använda ellips-verktyget. Klicka, som nu är vanligt, på mitten med Alt-tangenten nedtryckt och skapa en liten ellipse med måtten 3,5x3,5mm. (Se figur 12). Välj magenta som konturfärg.

Adobe Illustrator - skapa en plakett

Genom att dubbelklicka på markering-verktyget (svarta pekaren) öppnar du nu förskjutningsdialogen. Ställ in den horisontella förskjutningen till 0mm och ange -63mm som värdet för den vertikala förskjutningen.

Adobe Illustrator - skapa en plakett

Efter detta bör det se ut ungefär så här för er. (Se figur 14):

Adobe Illustrator – Skapa en plakett.

Den lilla ellipsen, som vi precis flyttade, måste nu roteras så att en ellipse finns i varje våg av plaketten.

Välj den förflyttade ellipsen och ta sedan Rotations-verktyget från Verktygs-menyn. Klicka på mitten med Alt-tangenten nedtryckt.

I det följande fönstret måste du ange vinkeln för rotationen. Om du räknar hur många vågor vår plakett har kommer du att upptäcka att det är exakt 32. Illustrator är ganska smart i den här frågan, så du kan enkelt ange 360°/32 och bekräfta med ett klick på Kopiera. (Figur 15).

Adobe Illustrator - Skapa märke

För att inte behöva upprepa denna rotationsprocess ytterligare 30 gånger på samma sätt kan du underlätta det genom att använda genvägen Command+D (på PC - Strg+D).

Biktervisning:

Genvägen Command+D eller Strg+D upprepar alltid den senaste åtgärden som utfördes i Illustrator. I det här fallet rotationen.

När du har roterat klart bör det se ungefär så här för er. (Se figur 16):

Adobe Illustrator – Skapa märke

Eftersom de roterade cirklarna också ska stansas ut med hjälp av Pathfinders bör du först gruppera dem alla, så att de inte ligger alla individuellt i Lager-paletten.

Klicka på en av dessa små cirklar och gå sedan till Val>Utseende>Liknande. Med den här åtgärden har du nu valt alla små cirklar och behöver inte längre anstränga dig för att välja dem individuellt. (Se figur 17).

Adobe Illustrator – Skapa en plakett

Därefter grupperar du alla cirklar med genvägen Command+G (på PC - Strg+G).

Efter detta borde er Lager-palett se relativt ordnad ut igen. (Figur 18).

Adobe Illustrator – skapa märke

Innan du kan stansa ut de små cirklarna måste du tänka på två saker. För det första ska du välja den nyss skapade gruppen och klicka på den lilla pilen längst upp till höger i Pathfinder för att öppna en Drop-Down-meny. Klicka på Skapa sammansatt form (Figur 19).

Adobe Illustrator - Skapa en bricka

Kort därefter får du möjligheten att klicka på Omvandla. (Se figur 20).

Skapa ett emblem i Adobe Illustrator.

Efter detta ska gruppen försvinna från er Lager-palett och endast vara kvar som ett enskilt Objekt.

Samma procedur måste ni nu även göra med själva plaketten.

Efter detta bör ni förutom de två hjälplinjerna, endast hitta två objekt i lagerpaletten. (Se figur 21).

Adobe Illustrator - Skapa en plakett.

Välj allt med Command+A eller Strg+A och klicka på Front Object Minus Back i Pathfinder.

Grundformen av er plakett är klar.

Adobe Illustrator - Skapa en fotoplatta

Steg 2: Färg kommer in i bilden

Nu har vi kommit till avsnittet av handledningen där vi äntligen inför färg. Mer specifikt mer än bara en färg, eftersom vi kommer att arbeta med en gradient.

Välj er plakett och klicka sedan på standarden Svart/Vit Gradient i Gradientpaletten. (Figur 23).

Miniläget:

Om Gradientpaletten ännu inte är öppen för er, kan ni hitta den under Fönster>Gradient.

Adobe Illustrator - Skapa ett märke

Först och främst måste ni konvertera den linjära gradienten till en cirkulär gradient. (Se figur 24).

Adobe Illustrator - Skapa plakett.

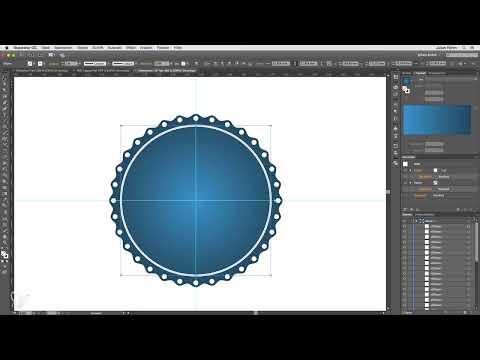

Nästa steg är att välja två olika blå nyanser. För denna handledning har jag valt följande två CMYK-värden.

• ljusblått: CMYK - 90/31/4/9
• mörkblått: CMYK - 93/49/28/63

Genom att dubbelklicka på en av gradientfärgerna kan ni tilldela de båda färgerna. (Se figur 25).

Adobe Illustrator - Skapa en plakett

Steg 3: Text på stig & Logotyp

Grundformen av plaketten är nu klar och en passande gradient har även skapats. Vad saknas nu?

Naturligtvis en passande etikett och en logotyp.

Använd verktyget Ellipse och skapa återigen en Ellipse med Alt-tangenten nedtryckt på mittknappen. Ange sedan en storlek på 113x113mm och bekräfta med OK.

Adobe Illustrator - Skapa en plakett.

Med Scissor-verktyget måste ni nu skära den horisontella Ellipsen så att ni får två separata halvcirklar. (Scissor-verktyget finns under Radiergummi-verktyget). (Figur 27).

Adobe Illustrator – Skapa en plakett

Därefter tar ni Path Text-verktyget och klicka på den övre halvcirkeln. Skriv sedan texten "PSD-Tutorials". (Figur 28).

(För fonten kan ni välja Helvetica Neue i fetstil och storleken 25pt).

Skapa märke i Adobe Illustrator.

För att justera textens position och riktning kan ni använda dessa tre handtag. (Se figur 29).

Adobe Illustrator - Skapa emblem

Eftersom texten för tillfället fortfarande är ovanför stigen, gå till Text>Path Text>Path Text Options … I det följande fönstret ställer ni in justeringen på Cap Height och bekräftar med OK.

Adobe Illustrator – Skapa plakett

Hela detta borde sedan se ut ungefär så här för er. (Figur 31):

Adobe Illustrator – Skapa märke

På den nedre halvcirkeln skriver ni "Adobe Illustrator". Naturligtvis återigen med Path Text-verktyget.

Eftersom er text troligtvis kommer vara upp och ner, måste ni dra den mellersta handtaget uppåt med musen. Och vips ... texten är rättvänt.

Adobe Illustrator – Skapa en plakett.

I de medföljande arbetsfilerna hittar ni en fil med namnet "PSD-Logo.ai".

Placera denna fil i mitten av er skylt.

Efter det bör det se ut ungefär så här. (Figur 33):

Adobe Illustrator - Skapa etikett

Steg 4: Bygga skyltstjärt

Som sista steg behöver vi bygga skyltstjärten för att slutföra vårt projekt.

Ta Penna verktyget och rita enkelt en sorts skyltstjärt med fem hörnpunkter. (Se figur 34).

Adobe Illustrator – Skapa etikett

Duplicera denna sökväg en gång och positionera de båda stjärtarna så att de är vridda i olika vinklar. Det viktiga är att de båda sökvägarna ligger i bakgrunden så att de delvis försvinner bakom skylten. (Se figur 35).

Adobe Illustrator - Skapa en plakett.

Ge stjärtarna en röd fyllnadsfärg. (Figur 36).

Adobe Illustrator - Skapa en plakett

För att det inte ska se alltför statiskt ut, kan ni välja en stjärt och sedan genom Objekt>Förvrängningsgaller>Skapa med galler... förvränga den så att det ser lite mer dynamiskt ut. (Figur 37 & 38).

Adobe Illustrator - Skapa en plakett

När ni förvränger kan ni låta er kreativitet flöda fritt. Efter ni är nöjda med er förvrängning, är er skylt klar. Genom att de utskurna elementen låter skyltstjärten skina igenom, blir helheten lite mer futuristisk och ovanlig. Om ni inte gillar denna transparens kan ni naturligtvis enkelt lägga till en vit yta mellan skylten och skyltstjärten igen.

Adobe Illustrator - Skapa en plakett.

Avslutande ord:

Återigen har vi nått slutet av en handledning. Som alltid hoppas jag att ni har haft roligt och att ni har kunnat lära er något nytt. Om det fortfarande finns frågor kan ni gärna skriva dem i kommentarerna under denna handledning. Jag kommer att försöka besvara dem så snart som möjligt.

I detta avseende ...

Fortsätt vara kreativa

Din Julian
