Ağ diyagramı, ağ yapılarını görselleştirmek için önemli bir araçtır. Microsoft Visio ile bu tür diyagramları kolayca oluşturabilirsin, ağ bileşenlerinizi ve ilişkilerini göstermek için. Bu kılavuzda, Visio'da bir ağ diyagramı nasıl oluşturulacağını adım adım öğreneceksiniz.

Ana Bulgular

  • Farklı şablonlardan seçim yaparak ağ diyagramınızı özelleştirebilirsiniz.
  • İkonların altındaki yazıları göstererek ek bilgiler iletebilirsiniz.
  • Visio, çeşitli farklı şekilleri ve bunların bağlantılarını eklemenizi sağlayarak daha esnek bir görselleştirme imkanı sunar.

Adım 1: Visio'yu Açın ve Şablon Seçin

Öncelikle Microsoft Visio'yu açın. Başlangıçta farklı şablonlar arasından seçim yapma imkanınız olmalı. "Ağ diyagramı" yazın ve istediğiniz şablonu seçin, örneğin "Standart Ağ Diyagramı 3D". Diyagram oluşturmaya başlamak için "Oluştur" üzerine tıklayın.

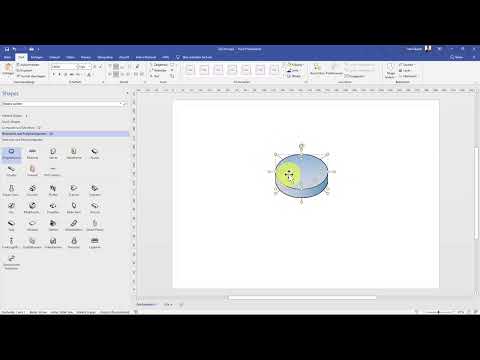

MS Visio'da ağ diyagramı oluşturun

Adım 2: Şekiller Ekleyin

Şablonu oluşturduktan sonra diyagramınızda şekiller olmadan karşı karşıya kalabilirsiniz. Ağ bileşenlerinizi eklemek için "Daha Fazla Şekil" bölümüne gidin. Burada farklı kategorilere göz atabilir ve gerekli şekilleri seçebilirsiniz. Örneğin, bir halka ağı veya belirli sunucu simgeleri ekleyebilirsiniz.

MS Visio'da ağ diyagramı oluşturun

Adım 3: Şekilleri Konumlandırın

Eklediğiniz şekilleri fare ile istediğiniz yerlere sürükleyerek konumlandırabilirsiniz. Örneğin, diyagramınızın ortasına bir halka ağı yerleştirmek gibi. Mavi okların üzerine gelerek şekilleri daha da özelleştirebileceğinizi görebilirsiniz. Doğrudan tıklayarak büyütebilir veya diğer simgelerle bağlantı kurabilirsiniz.

MS Visio'da ağ diyagramı oluşturmak

Adım 4: Bağlantılar Kurun

Ağ yapınızın yapılarını göstermek için halka ağı ve diğer şekiller arasında bağlantılar kurmanız gerekmektedir. Bu işlem için menüden bağlantı aracını seçin ve ilgili şekiller arasında çizgiler çekin. Örneğin, bir sunucuyu bir kullanıcıyla bağlayabilir ve onun cihazlarını, bilgisayarını, faks cihazını veya tarayıcısını görselleştirebilirsiniz.

Adım 5: Yazıları Gösterme

Diyagramınızı daha bilgilendirici hale getirmek için ikonların altındaki yazıları etkinleştirebilirsiniz. Bir şeklin üzerine sağ tıklayın ve sembollerin altındaki ismi gösteren seçeneği seçin. Bu şekilde, diğer kullanıcıların her sembolün anlamını anlaması daha kolay hale getirilir.

MS Visio'da ağ diyagramı oluşturmak

Adım 6: Ek Öğeler Ekleyin

Ağ diyagramınıza ek öğeler eklemek için bu imkândan yararlanın. "Daha Fazla Şekil" menüsünde, ağ adresleri, bağımsız raflar ve monte edilmiş sunucular da dahil olmak üzere birçok seçenek bulabilirsiniz. Bu, diyagramınızı genişletir ve belirli ağ detaylarını açıklar.

Adım 7: Diyagramı Tamamlama

Tüm istediğiniz bileşenleri ekledikten sonra, her şeyin uygun olduğundan ve doğru bağlı olduğundan emin olmak için tüm diyagramı bir kez daha gözden geçirin. Yapıyı ve benzer elemanları kontrol ederek her şeyin iyi göründüğünden ve uyumlu olduğundan emin olun.

Özet

Yukarıdaki kılavuzda, Microsoft Visio'da bir ağ diyagramı nasıl oluşturacağınızı öğrendiniz. Şablon seçiminden, şekiller ekleyip konumlandırmaya, bağlantıları oluşturmaya ve etiketleri göstermeye kadar farklı adımları geçtiniz. Visio, karmaşık ağ yapılarını etkili bir şekilde görselleştirmenin kullanıcı dostu bir yolunu sunar.

Sıkça Sorulan Sorular

Visio'da doğru şablonu nasıl seçerim?Visio'yu başlattığınızda farklı şablonlardan seçim yapabilirsiniz, bu şablonlar arasında özel ağ diyagramları da bulunmaktadır.

İkonların altında yazı nasıl eklerim?İstenen şeklin üzerine sağ tıklayarak sembollerin altındaki isimleri gösteren seçeneği etkinleştirebilirsiniz.

Farklı ağ bileşen türleri ekleyebilir miyim?Evet, Visio, farklı kategorilerden seçebileceğiniz çeşitli şekiller sunar.

Bağlantıları manuel olarak oluşturmam gerekiyor mu?Evet, ağ bileşenleri arasındaki bağlantıları görselleştirmek için çizgileri manuel olarak çekmelisiniz.

Ağ diyagramı için ek şekiller nerede bulunur?Menumdeki "Daha Fazla Şekil" kısmında kategorileri arayarak uygun şekilleri seçebilirsiniz.
