MS Visio'da mekan planlaması yapma, şematikler ve düzenlemeler için

Oda planları ve kat planları oluşturmak genellikle özellikle MS Visio yazılımıyla tanışmak istediğinizde zorlu bir görev olarak algılanabilir. Bu kılavuzda, MS Visio'da etkili ve hassas oda planı genel bakışları ve kat planları nasıl oluşturabileceğinizi göstereceğim. Hemen başlayalım.

En Önemli Bilgiler

• MS Visio, oda planları ve kat planları oluşturmak için çeşitli şablonlar sunar.
• Planınızı en iyi şekilde oluşturmak için hangi şekillere ihtiyacınız olduğunu net bir şekilde belirleyebilirsiniz.
• Ölçeklerin ayarlanabilir olması, planınızın doğruluğu için hayati önem taşır.

Oda Planı Oluşturmak için Adım Adım Kılavuz

1. MS Visio'yu Başlatın ve Bir Şablon Seçin

Oda planınızı oluşturmak için MS Visio'yu açın ve "Kat Planları" kategorisine gidin. Burada, başlangıcınızı kolaylaştıran çeşitli şablonlar bulabilirsiniz. İhtiyaçlarınıza en uygun şablonu seçin.

2. Şekillerin Seçimi

Şablonun seçilmesinin ardından sol tarafta çeşitli şekillerle bir genel bakışa sahip olacaksınız. Bu şekilleri oda planınız için kullanabilirsiniz. Gerekli şekilleri hızlıca bulmanıza yardımcı olması için hem isimlerin hem de simgelerin görünür olduğundan emin olun.

3. Oda Şekillerini Konumlandırın

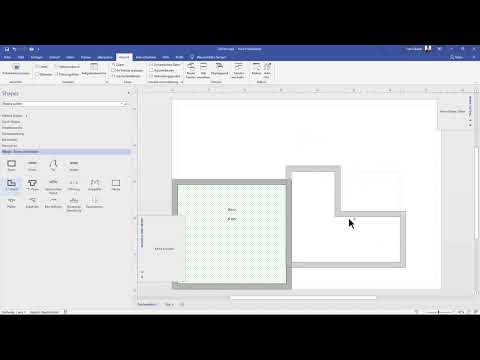

Oda şekillerini konumlandırmaya başlayın. Bir oda şekli seçin ve çizim alanınıza sürükleyin. Çizim alanınızı uygun şekilde yapılandırmak için "Tasarım" modunu kullanın. Burada ölçeği tanımlayabilirsiniz - örneğin, 1:25 oranında metrik olarak.

4. Farklı Odalar Oluşturun

Farklı odalar oluşturmak için daha fazla şekil eklemeye başlayın. Örneğin, L şeklinde bir oda şekli seçebilir ve ilk odanızın yanına yerleştirebilirsiniz. Duvarların doğru bir şekilde senkronize edildiğinden emin olun, böylece oda planınız tutarlı görünür.

5. Kapılar ve Pencereler Ekleyin

Planı daha gerçekçi hale getirmek için kapılar ve pencereler ekleyin. Bir kapı şekli seçin ve duvarda uygun şekilde konumlandırın. Kapının içeri veya dışarı doğru açılmasını ayarlayabilirsiniz. Odadaki oranları koruduğunuzdan emin olun.

6. Odaları Etiketleyin

Planınızı daha net ve anlaşılır hale getirmek için her bir odanın adını belirtmelisiniz. İlgili şekle tıklayın ve odayı tanımlayan bir metin ekleyin. Bu metin örneğin "Ofis" veya "Oturma Odası" olabilir.

7. Alanları Hesaplayın

Oda planınızdaki şekilleri tanımladıktan sonra, alanları hesaplayabilirsiniz. Metrekareyi göstermek için bir alan şekli çizin. Bu, planlamanızın gerçek boyutlarına uygun olup olmadığını kontrol etmek için son derece yararlıdır.

8. Boyut ve Konumu Yapılandırın

Şekillere hassas ayarlamalar yapmak için Boyut ve Konum alanını kullanın. Örneğin, bir pencere veya kapı eklediğinizde, genişlik ve yüksekliği doğrudan Özellikler bölümünde tanımlayabilirsiniz. Böylelikle her şeyin ölçekte olduğundan emin olursunuz.

9. Tutarlılık İçin Şekilleri Kopyalayın

Aynı şekle birden fazla kez ihtiyacınız varsa, örneğin pencereler veya kapılar gibi, bunu manuel olarak yapabilirsiniz ancak daha hızlı olur, şekli sürüklerken Kontrol tuşunu basılı tutarsanız ve şekli istenilen yere sürüklerseniz. Böylelikle her şey orantılı kalacak ve planlama tutarlı olacaktır.

10. Planı Tamamla

Gerekli tüm şekilleri, pencereleri ve kapıları ekledikten sonra, her şeyin doğru olduğundan emin olmak için son bir kontrol yap. Ölçümleri ve konumları kontrol et ve odanın düzenli olduğundan emin ol.

Özet

Oda planları oluşturmak için MS Visio ile çalışmak, hassasiyet ve detaylara önem verme gerektirir. Planınızı oluşturabileceğiniz birçok araç ve şekil bulunmaktadır. Yukarıda belirtilen adımlarla, planlamanızı başarıyla gerçekleştirmek ve hayalinizdeki oda planlarını oluşturmak için sağlam bir temele sahip olacaksınız.
