MS Visio ile BPMN diyagramlarını kolayca oluşturun

BPMN diyagramları, iş süreçlerini görsel olarak temsil etmek için güçlü bir araçtır. Karmaşık süreçleri anlaşılır ve izlenebilir bir şekilde oluşturmanıza olanak tanırlar. Bu kılavuzda, kendi BPMN diyagramlarınızı nasıl oluşturup özelleştireceğinizi Microsoft Visio ile göstereceğim. Amacınız, analiz ve paydaşlarla iletişim için büyük fayda sağlayabilecek net ve açık bir iş akışını görselleştirmek olacaktır.

Önemli Bulgular

• BPMN, İş Süreç Modeli ve Notasyonunun kısaltmasıdır ve iş süreçlerinin grafiksel olarak temsil edilmesine yardımcı olur.
• Visio'da, karmaşık süreçleri modellemek için BPMN standart formları üzerinde çalışabilirsiniz.
• Proses diyagramlarını otomatikleştirme ve özelleştirme işlevleri, bilgileri etkili bir şekilde yapılandırmanızı sağlar.

Bir BPMN Diyagramı Oluşturma Adım Adım Kılavuzu

İlk MS Visio'da diyagramnı oluşturmak için bu adımları izleyin:

BPMN Standart nesneleri bulun ve seçin

MS Visio'yu başlatın ve BPMN Standart formlarını bulmak için arama çubuğunu kullanın. Arama çubuğuna sadece "BPMN" yazın ve Enter tuşuna basarak doğrulayın.

Şimdi ekranınızda BPMN Standart formlarını göreceksiniz. Bu formlar, Görevler, Ağ Geçitleri ve Olaylar gibi öğeleri içerir ve diyagramlarınızı oluşturmak için bunlara ihtiyaç duyacaksınız.

Başlangıç ve Bitiş Olayları Ekleme

Örnek sürecimizi başlatmak için, Paletten Başlangıç Olayını çizim alanına sürükleyin. Bu simge nesnesine sağ tıklayarak özel Tetikleyiciler ve Sonuçlar tanımlayabilirsiniz.

Ardından, süreci net bir şekilde bitirmek için Bir Bitiş Olayı ekleyin. Aynı prensip geçerlidir: Sağ tıklama, özellikleri özelleştirmenize olanak tanır.

Kolay Süreçlerin Görselleştirilmesi

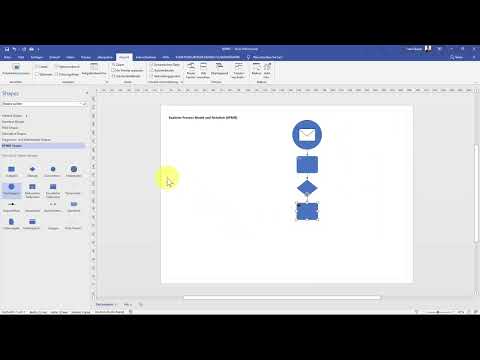

Temel öğeleri yerleştirdiğinize göre, bir görev ekleyerek basit bir süreç çizmeye başlayın. Bu örnekte, süreci başlatan bir mesaj oluşturuyoruz. İlgili Görevi diyagrame sürükleyin. Gerekli ayrıntıları sağ tıklama ile ekleyebilirsiniz.

Bağlantılar Kurma

Farklı öğeleri birbirine bağlamak için Otomatik Bağlantıyı etkinleştirin. Bu seçeneği Görünümde bulabilirsiniz, Otomatik Bağlantı için onay kutusunu işaretleyerek. Bu sayede diyagramınızdaki diğer öğeleri bağlamanıza olanak sağlayan mavi oklar görünecektir.

Ardından, bir sonraki adımda, mesajın gönderilmesinden sonraki durumu açıklayan bir yeni görev ekleyin. Örneğin, bir e-posta almayı içerebilir.

Karar Süreçleri için Geçitler Kullanma

Karar süreçlerini temsil etmek için bir Geçit kullanın. Bu, alternatif süreçlerin olduğu ve kararların alınması gereken durumlar için özellikle önemlidir. Geçit öğesini diyagrame sürükleyin ve önceki görevlerle bağlayın.

Diyagramı Tamamlama

Tüm gerekli görevleri ve bağlantıları belirledikten sonra, diyagramı kontrol edin ve hatalar olmadığından emin olun. "Proses" sekmesi altında, doğru şekilde uygulandığını söyleyecek olan Diyagram Kontrol işlevini bulacaksınız.

Şablonları Kullanma ve Özelleştirme

Yeni bir çizim oluşturmak istiyorsanız, sadece "Dosya" ve "Yeni" üzerinden bir BPMN diyagramı seçerek bunu yapabilirsiniz. Visio genellikle kullanımınıza hızlı bir şekilde ulaşmanıza yardımcı olabilecek önceden yapılandırılmış şablonlar sunar.

Popüler şablonlar, Geçitler ve Görevler gibi temel öğeleri içeren ve bunları doğrudan özelleştirebileceğiniz şablondur.

Metin ve Veri Eklemek

Çizimlerinizi daha net hale getirmek için, ilgili metin ve verilerin eklenmesi faydalı olacaktır. Metinleri doğrudan elemanlara ekleyerek çizimleri daha bilgilendirici hale getirebilirsiniz.

Visio'daki veri aktarma işlevleri, bilgilerin çizimlerinize sorunsuz bir şekilde entegre edilmesini sağlar, bu da ek verimlilik ve netlik sağlar.

Özet

Bu kılavuzda, Microsoft Visio'da BPMN diyagramları nasıl oluşturacağınızı öğrendiniz. BPMN standart şekillerini bulmaktan, şablonları kullanmaktan ve metin ve veri eklemeye kadar, iş süreçlerini etkili bir şekilde görselleştirmek için kapsamlı bir temel elde ettiniz. Bu araçların hakimiyeti ile karmaşık süreçleri anlaşılır ve çekici bir şekilde gösterebileceksiniz.
